双连拱正线二衬满堂架施工方案

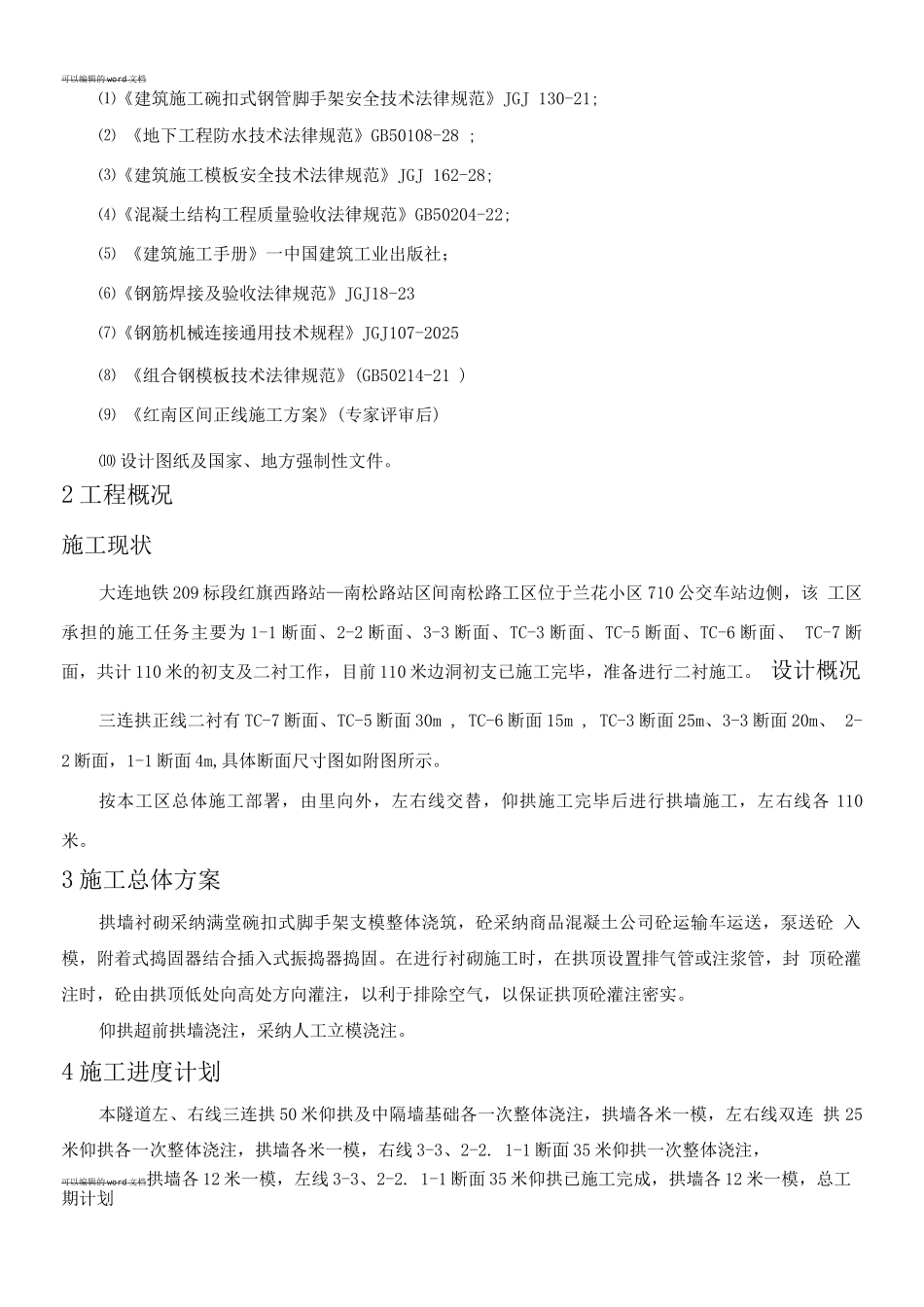

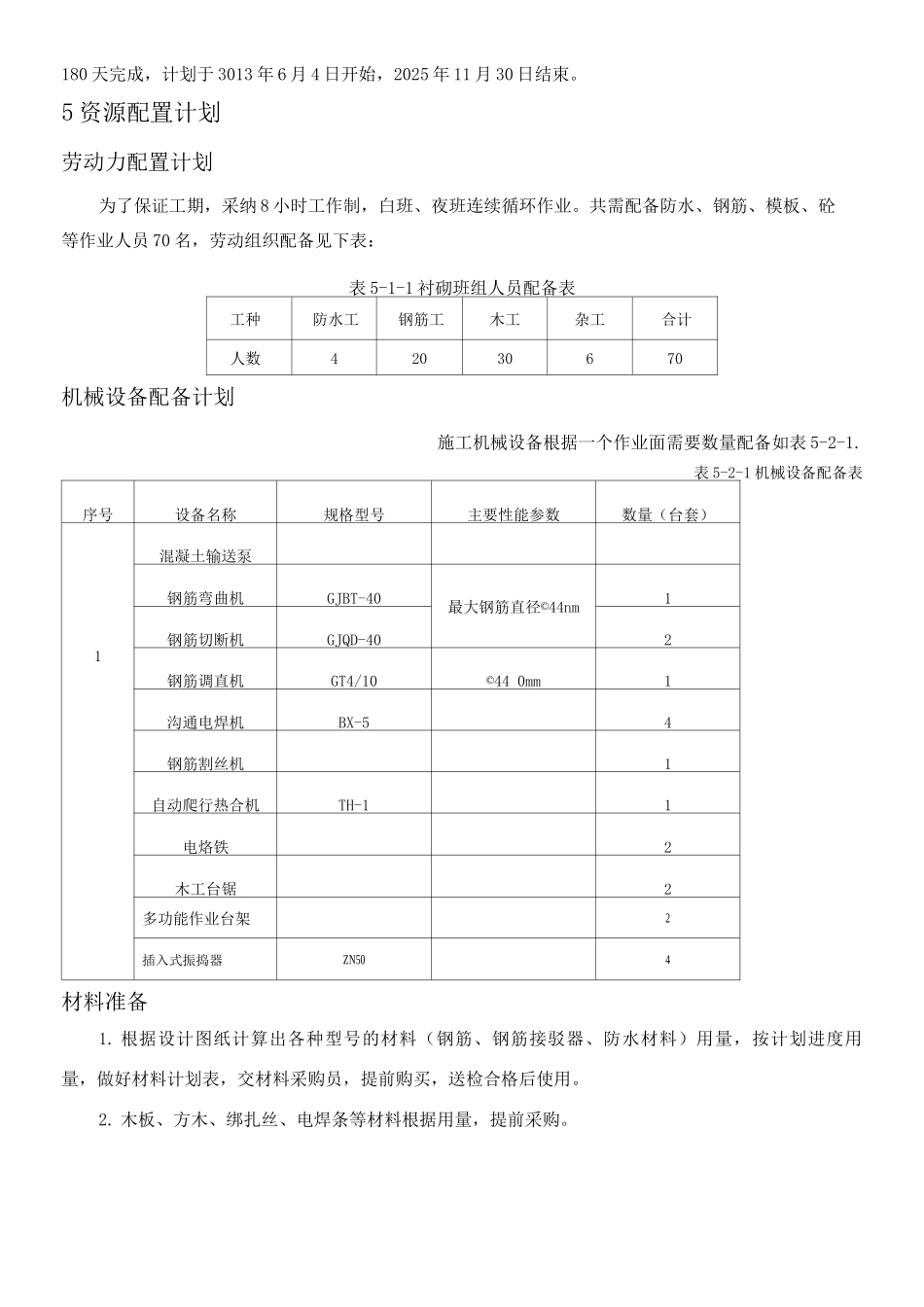

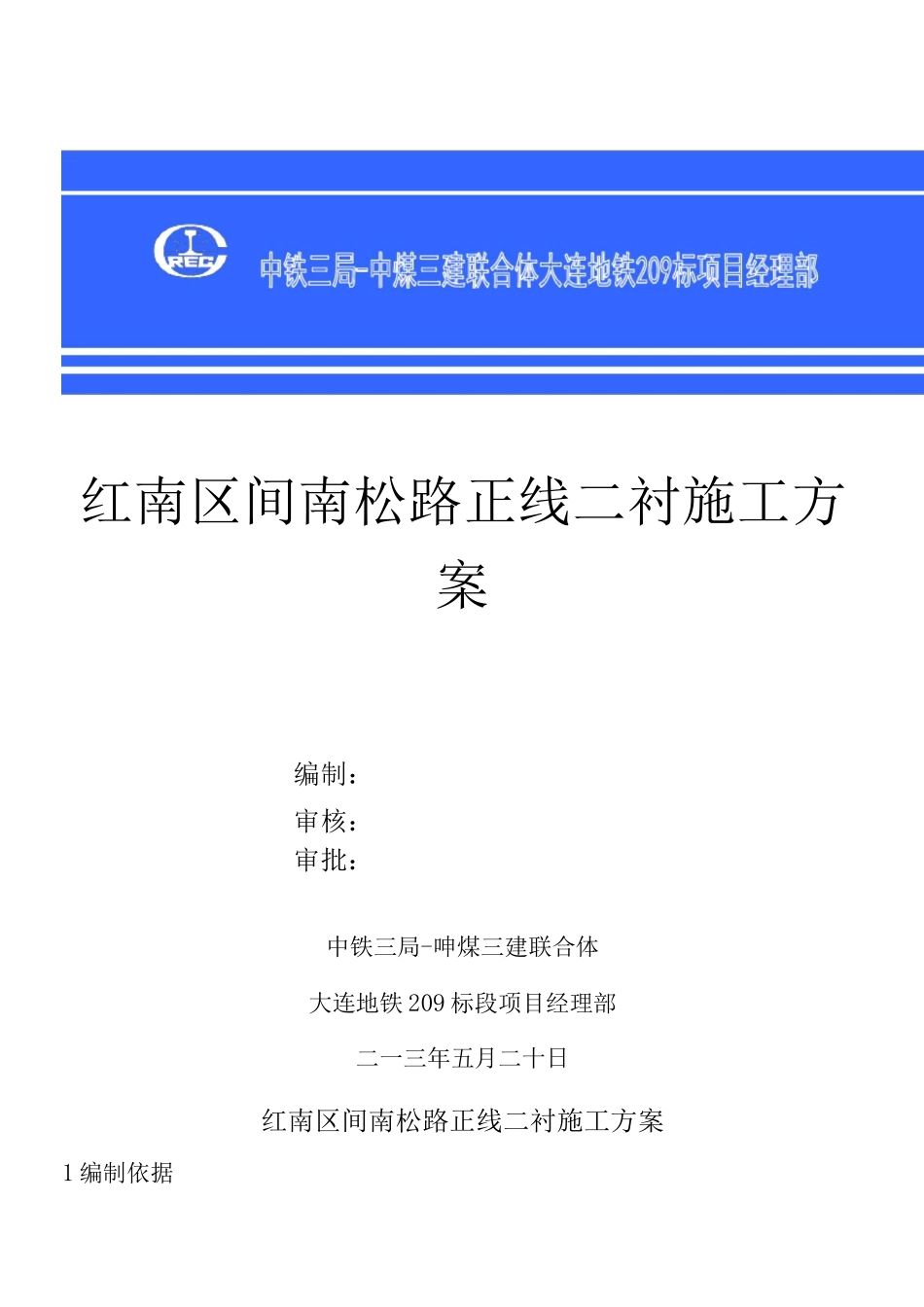

红南区间南松路正线二衬施工方案编制：审核：审批：中铁三局-呻煤三建联合体大连地铁 209 标段项目经理部二一三年五月二十日红南区间南松路正线二衬施工方案1 编制依据可以编辑的 word 文档⑴《建筑施工碗扣式钢管脚手架安全技术法律规范》JGJ 130-21;⑵ 《地下工程防水技术法律规范》GB50108-28 ;⑶《建筑施工模板安全技术法律规范》JGJ 162-28;⑷《混凝土结构工程质量验收法律规范》GB50204-22;⑸ 《建筑施工手册》一中国建筑工业出版社；⑹《钢筋焊接及验收法律规范》JGJ18-23⑺《钢筋机械连接通用技术规程》JGJ107-2025⑻ 《组合钢模板技术法律规范》(GB50214-21 )⑼ 《红南区间正线施工方案》(专家评审后)⑽ 设计图纸及国家、地方强制性文件。2 工程概况施工现状大连地铁 209 标段红旗西路站—南松路站区间南松路工区位于兰花小区 710 公交车站边侧，该 工区承担的施工任务主要为 1-1 断面、2-2 断面、3-3 断面、TC-3 断面、TC-5 断面、TC-6 断面、 TC-7 断面，共计 110 米的初支及二衬工作，目前 110 米边洞初支已施工完毕，准备进行二衬施工。 设计概况三连拱正线二衬有 TC-7 断面、TC-5 断面 30m , TC-6 断面 15m , TC-3 断面 25m、3-3 断面 20m、 2-2 断面，1-1 断面 4m,具体断面尺寸图如附图所示。按本工区总体施工部署，由里向外，左右线交替，仰拱施工完毕后进行拱墙施工，左右线各 110 米。3 施工总体方案拱墙衬砌采纳满堂碗扣式脚手架支模整体浇筑，砼采纳商品混凝土公司砼运输车运送，泵送砼 入模，附着式捣固器结合插入式振捣器捣固。在进行衬砌施工时，在拱顶设置排气管或注浆管，封 顶砼灌注时，砼由拱顶低处向高处方向灌注，以利于排除空气，以保证拱顶砼灌注密实。仰拱超前拱墙浇注，采纳人工立模浇注。4 施工进度计划本隧道左、右线三连拱 50 米仰拱及中隔墙基础各一次整体浇注，拱墙各米一模，左右线双连 拱 25米仰拱各一次整体浇注，拱墙各米一模，右线 3-3、2-2. 1-1 断面 35 米仰拱一次整体浇注，可以编辑的 word 文档拱墙各 12 米一模，左线 3-3、2-2. 1-1 断面 35 米仰拱已施工完成，拱墙各 12 米一模，总工期计划180 天完成，计划于 3013 年 6 月 4 日开始，2025 年 11 月 30 日结束。5 资源配置计划劳动力配置计划为了保证工期，采纳 8 小时工作制，白班、夜班连续循环作业。共需配备防水、钢筋、模板、砼等作业人员...
