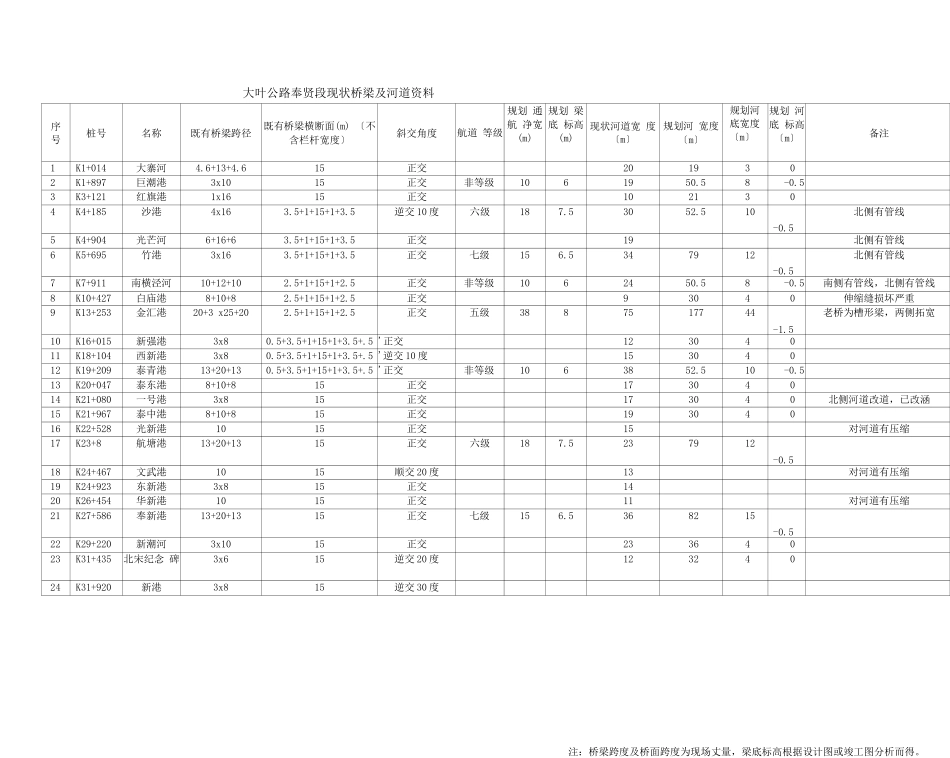

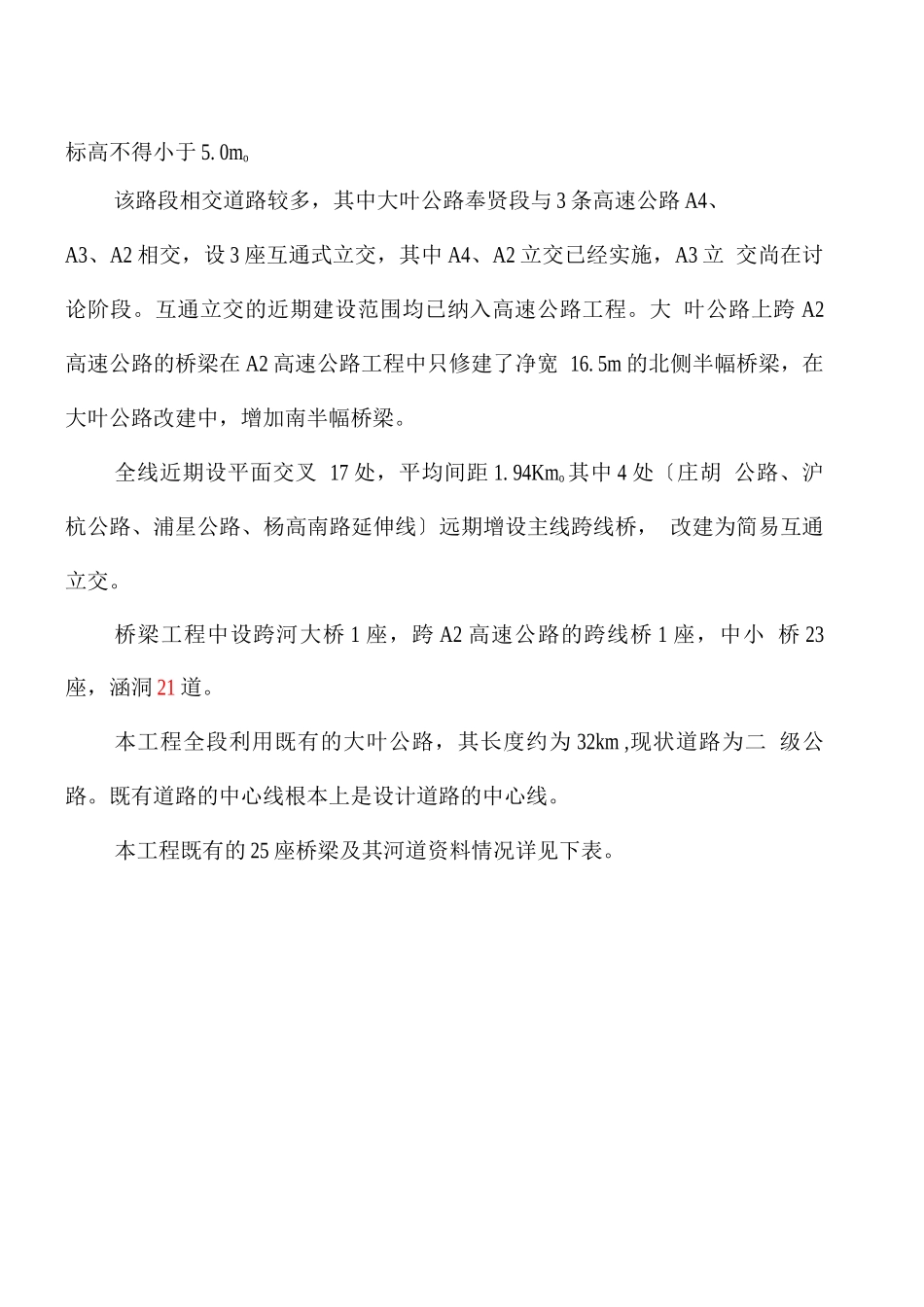

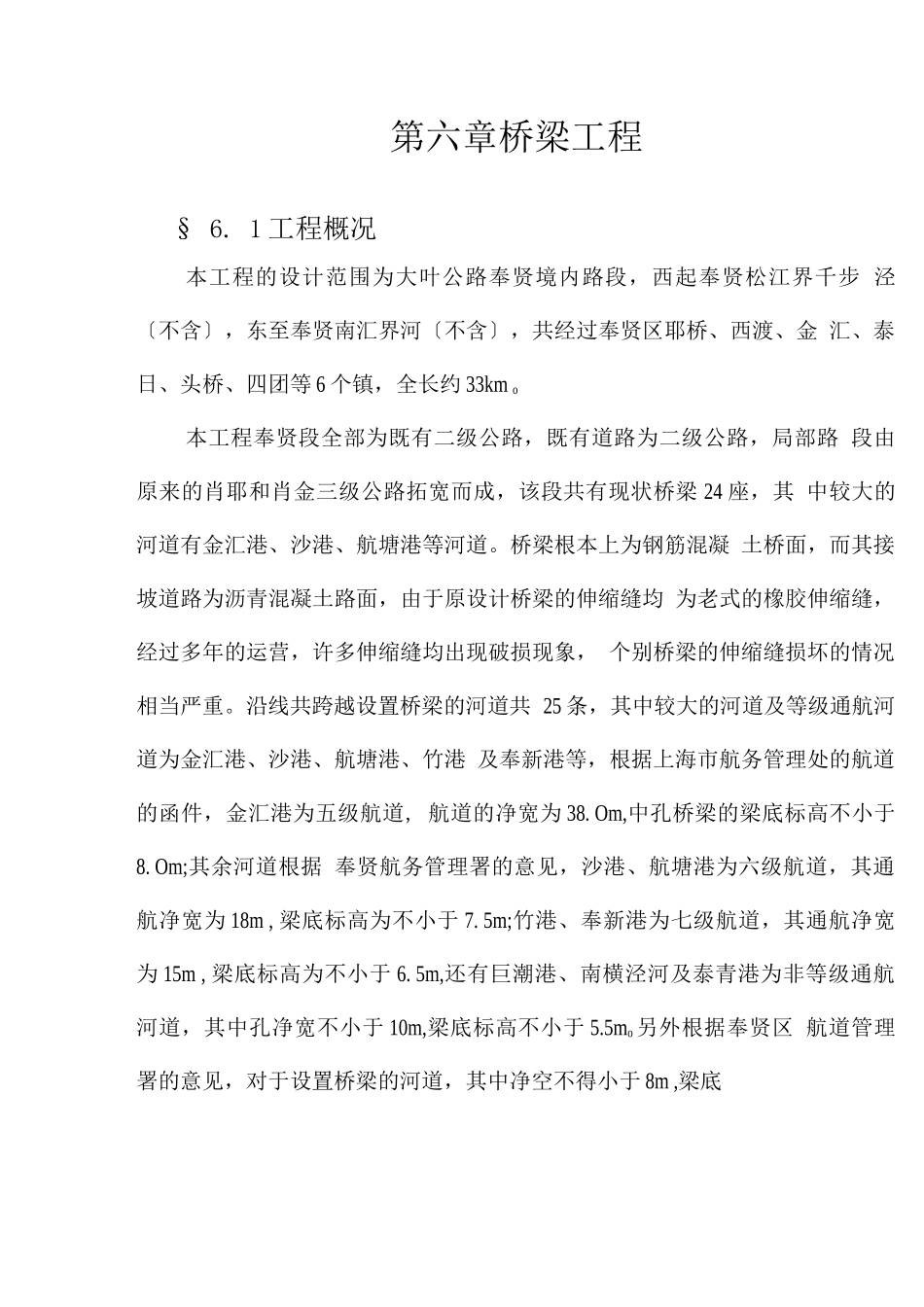

第六章桥梁工程§ 6. 1 工程概况本工程的设计范围为大叶公路奉贤境内路段，西起奉贤松江界千步 泾〔不含〕，东至奉贤南汇界河〔不含〕，共经过奉贤区耶桥、西渡、金 汇、泰日、头桥、四团等 6 个镇，全长约 33km o本工程奉贤段全部为既有二级公路，既有道路为二级公路，局部路 段由原来的肖耶和肖金三级公路拓宽而成，该段共有现状桥梁 24 座，其 中较大的河道有金汇港、沙港、航塘港等河道。桥梁根本上为钢筋混凝 土桥面，而其接坡道路为沥青混凝土路面，由于原设计桥梁的伸缩缝均 为老式的橡胶伸缩缝，经过多年的运营，许多伸缩缝均出现破损现象， 个别桥梁的伸缩缝损坏的情况相当严重。沿线共跨越设置桥梁的河道共 25 条，其中较大的河道及等级通航河道为金汇港、沙港、航塘港、竹港 及奉新港等，根据上海市航务管理处的航道的函件，金汇港为五级航道, 航道的净宽为 38. Om,中孔桥梁的梁底标高不小于8. Om;其余河道根据 奉贤航务管理署的意见，沙港、航塘港为六级航道，其通航净宽为 18m , 梁底标高为不小于 7. 5m;竹港、奉新港为七级航道，其通航净宽为 15m , 梁底标高为不小于 6. 5m,还有巨潮港、南横泾河及泰青港为非等级通航 河道，其中孔净宽不小于 10m,梁底标高不小于 5.5mo 另外根据奉贤区 航道管理署的意见，对于设置桥梁的河道，其中净空不得小于 8m ,梁底标高不得小于 5. 0mo该路段相交道路较多，其中大叶公路奉贤段与 3 条高速公路 A4、A3、A2 相交，设 3 座互通式立交，其中 A4、A2 立交已经实施，A3 立 交尚在讨论阶段。互通立交的近期建设范围均已纳入高速公路工程。大 叶公路上跨 A2高速公路的桥梁在 A2 高速公路工程中只修建了净宽 16. 5m 的北侧半幅桥梁，在大叶公路改建中，增加南半幅桥梁。全线近期设平面交叉 17 处，平均间距 1. 94Kmo 其中 4 处〔庄胡 公路、沪杭公路、浦星公路、杨高南路延伸线〕远期增设主线跨线桥， 改建为简易互通立交。桥梁工程中设跨河大桥 1 座，跨 A2 高速公路的跨线桥 1 座，中小 桥 23座，涵洞 21 道。本工程全段利用既有的大叶公路，其长度约为 32km ,现状道路为二 级公路。既有道路的中心线根本上是设计道路的中心线。本工程既有的 25 座桥梁及其河道资料情况详见下表。序号桩号名称既有桥梁跨径既有桥梁横断面(m) 〔不含栏杆宽度〕斜交角度航道 等级规划 通航 净宽 (m)规划 梁底 标高 (m)现状...
