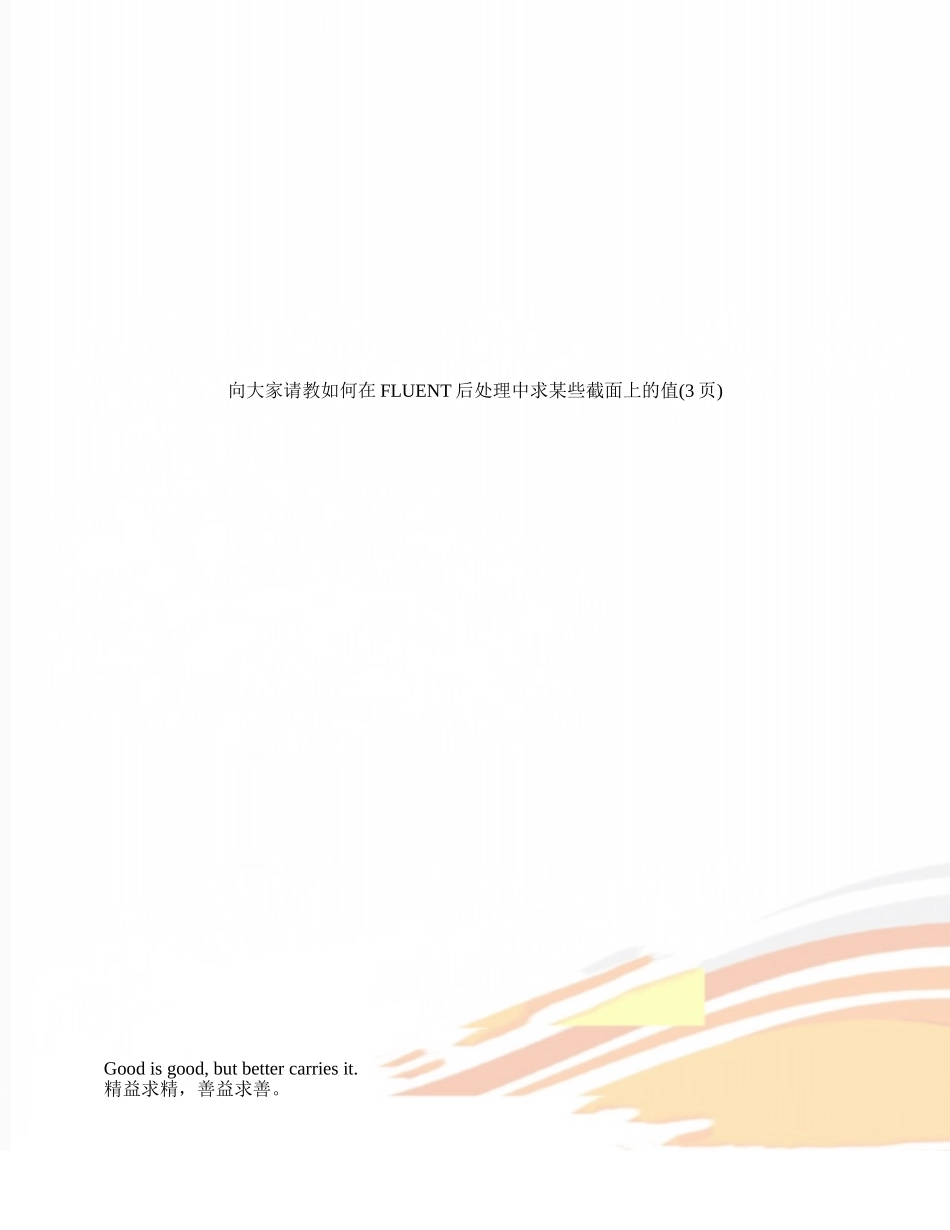

向大家请教如何在 FLUENT 后处理中求某些截面上的值(3 页)Good is good, but better carries it
精益求精，善益求善
| | | | | » » 寄给朋友 作者向大家请教:如何在 FLUENT 后处理中求某些截面上的值 [精华] cauffman 发帖: 426 积分: 1 雪币: 218 于 2025-05-15 08:46 在 FLUENT 计算完后,有时需要求某些局部截面参数(如在计算水套中各个水孔的流量),假如用一个截面去截,截到不仅仅包括要求的截面,还包括不需要的部分,如何解决这个问题
例如,如图中要求各个支管的流量此主题相关图片如下：arwang 发帖: 127 积分: 9 雪币: 74 来自: JLU 于 2025-05-15 10:58 可以单独设置边界条件吧，然后用 surface 监视，不知道可不可以 firedragon 发帖: 396 积分: 10 雪币: 42 来自: 上海 于 2025-05-15 23:17 记得截面可以控制大小和方向的，但是要精确位置的截面，fluent 估量要用到 UDF 来确定位置了，这个偶也不熟悉
淘尽 google 滤资源，传给傲雪挣积分 turbomachinery 发帖: 431 积分: 1 雪币: 146 于 2025-05-16 19:25 假如知道了截面的具体位置坐标，可以在 surface 中作出要的截面，或者在 gambit 中事先做好截面设置为 interior 也行
Klarke_zhu 发帖: 241 积分: 0 雪币: 27 来自: 上海 于 2025-05-16 23:26 在 surface 功能里面，我发现了一个现象，就是用角度去切割时，总是包含两个面，多了角度起始面
另外假如要取出曲面，也很困难
cauffman 发帖: 42
