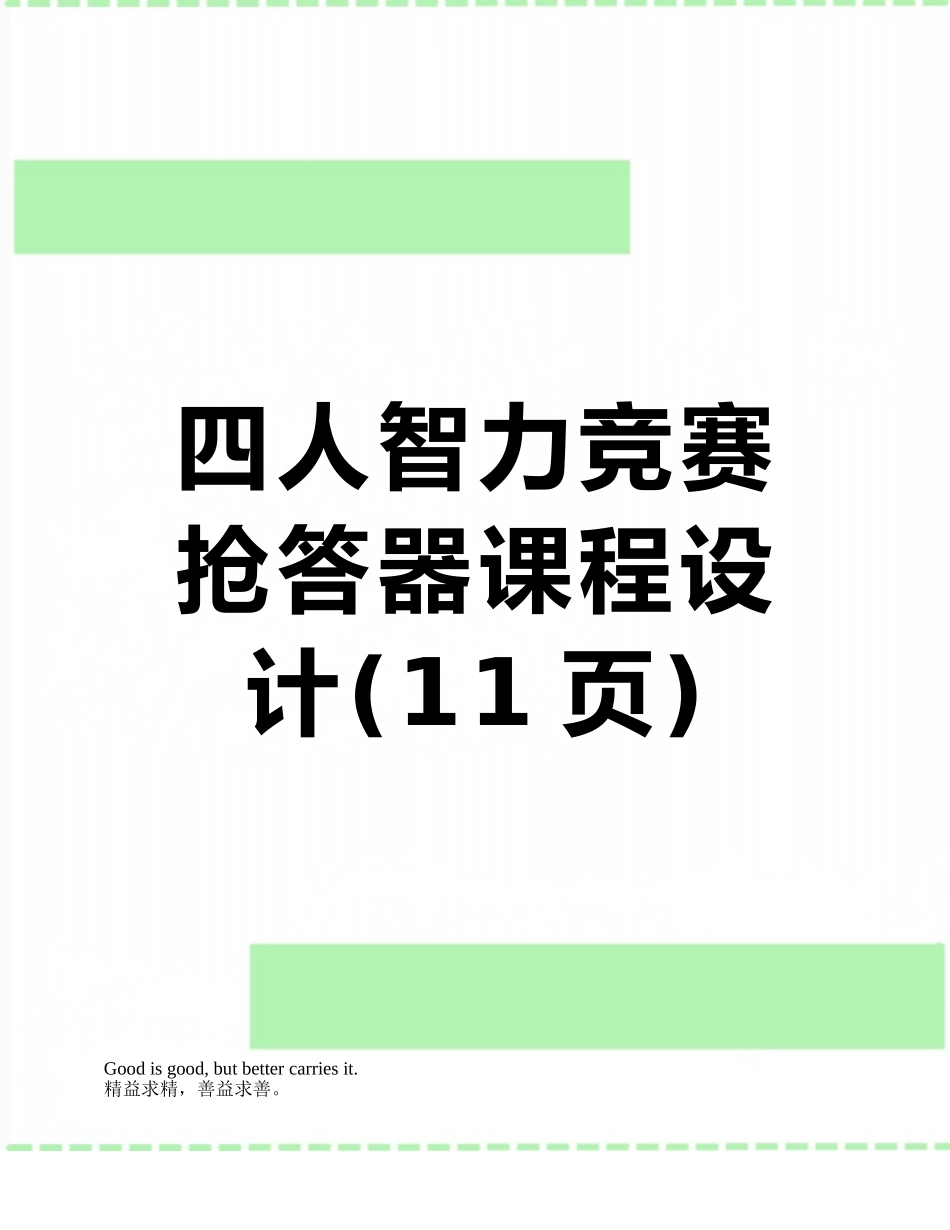

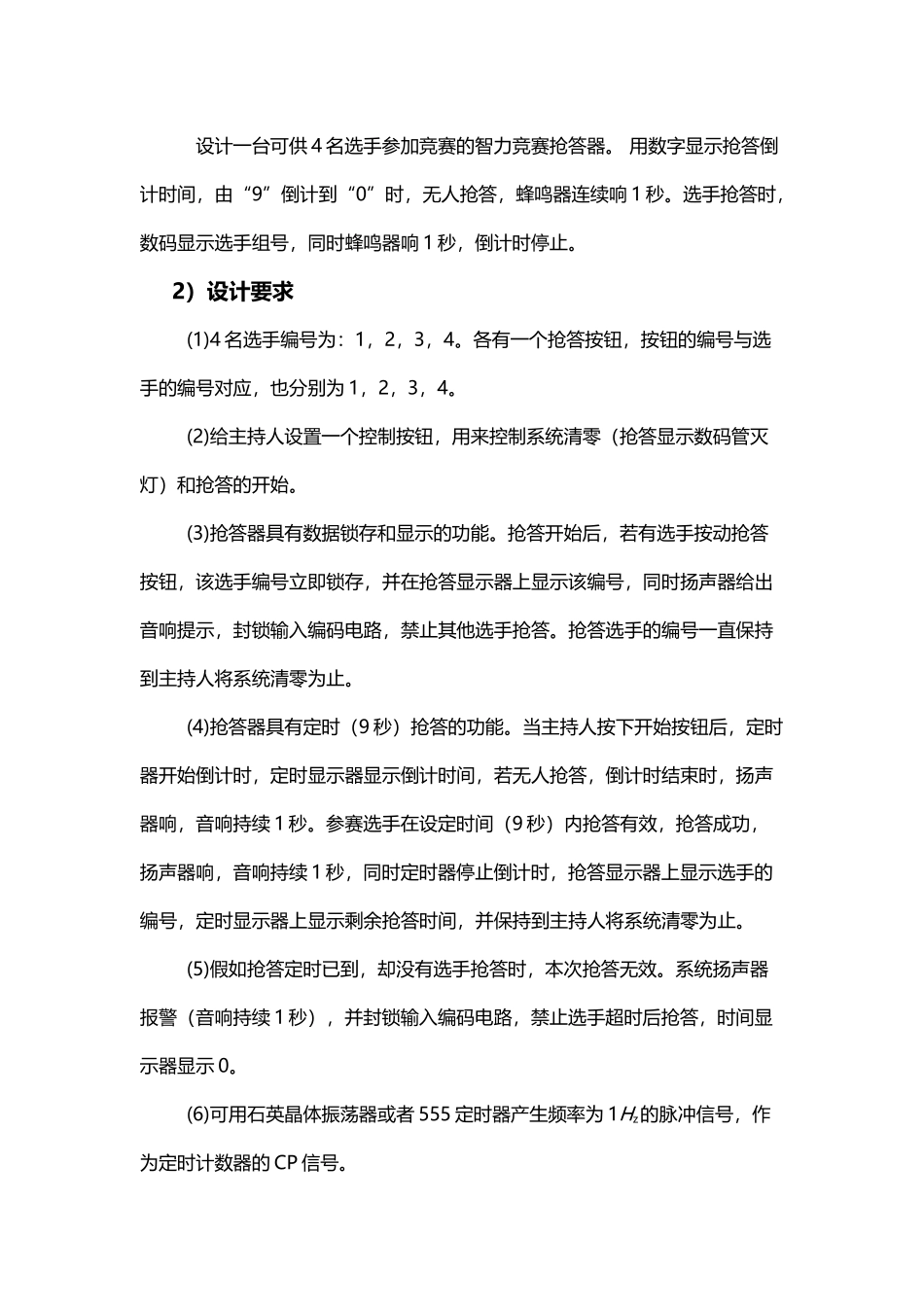

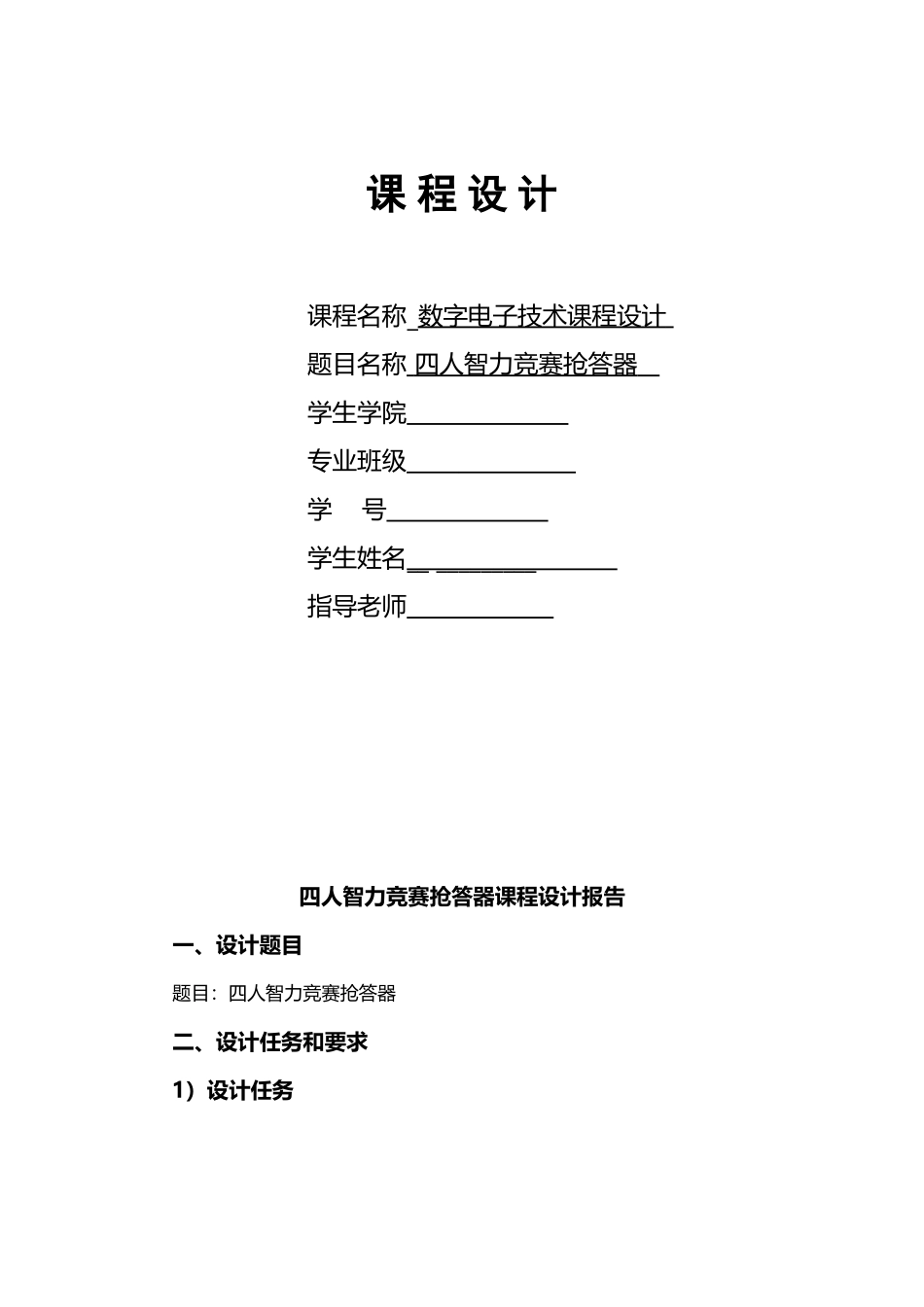

四人智力竞赛抢答器课程设计(11 页)Good is good, but better carries it.精益求精，善益求善。课 程 设 计 课程名称_数字电子技术课程设计 题目名称 四人智力竞赛抢答器 学生学院 专业班级 学 号 学生姓名__ _________ 指导老师 四人智力竞赛抢答器课程设计报告一、设计题目题目：四人智力竞赛抢答器二、设计任务和要求1）设计任务设计一台可供 4 名选手参加竞赛的智力竞赛抢答器。 用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器连续响 1 秒。选手抢答时，数码显示选手组号，同时蜂鸣器响 1 秒，倒计时停止。2）设计要求(1)4 名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为 1，2，3，4。(2)给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。(3)抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。(4)抢答器具有定时（9 秒）抢答的功能。当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续 1 秒。参赛选手在设定时间（9 秒）内抢答有效，抢答成功，扬声器响，音响持续 1 秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。(5)假如抢答定时已到，却没有选手抢答时，本次抢答无效。系统扬声器报警（音响持续 1 秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示 0。(6)可用石英晶体振荡器或者 555 定时器产生频率为 1Hz的脉冲信号，作为定时计数器的 CP 信号。三、原理电路和程序设计1．数字抢答器总体方框图 如下图所示为总体方框图。电路主要由脉冲产生电路、锁存电路、编码及显示电路、倒计时电路和音响产生电路组成。当有选手抢答时，优先推断，编号锁存，阻止其他选手抢答，然后编码，再将数字显示在显示器上同时产生音响。接通电源后，主持人将开关拨到"清除"状态，抢答器处于禁止状态，而当主持人将开关置“开始”状态，即当主持人宣布开始抢答时，倒计时电路启动由 9 计到 0，选手在定时时间内抢答，如有选手抢答，倒计时停止。当一轮抢答之后，定时器停止、禁止...
