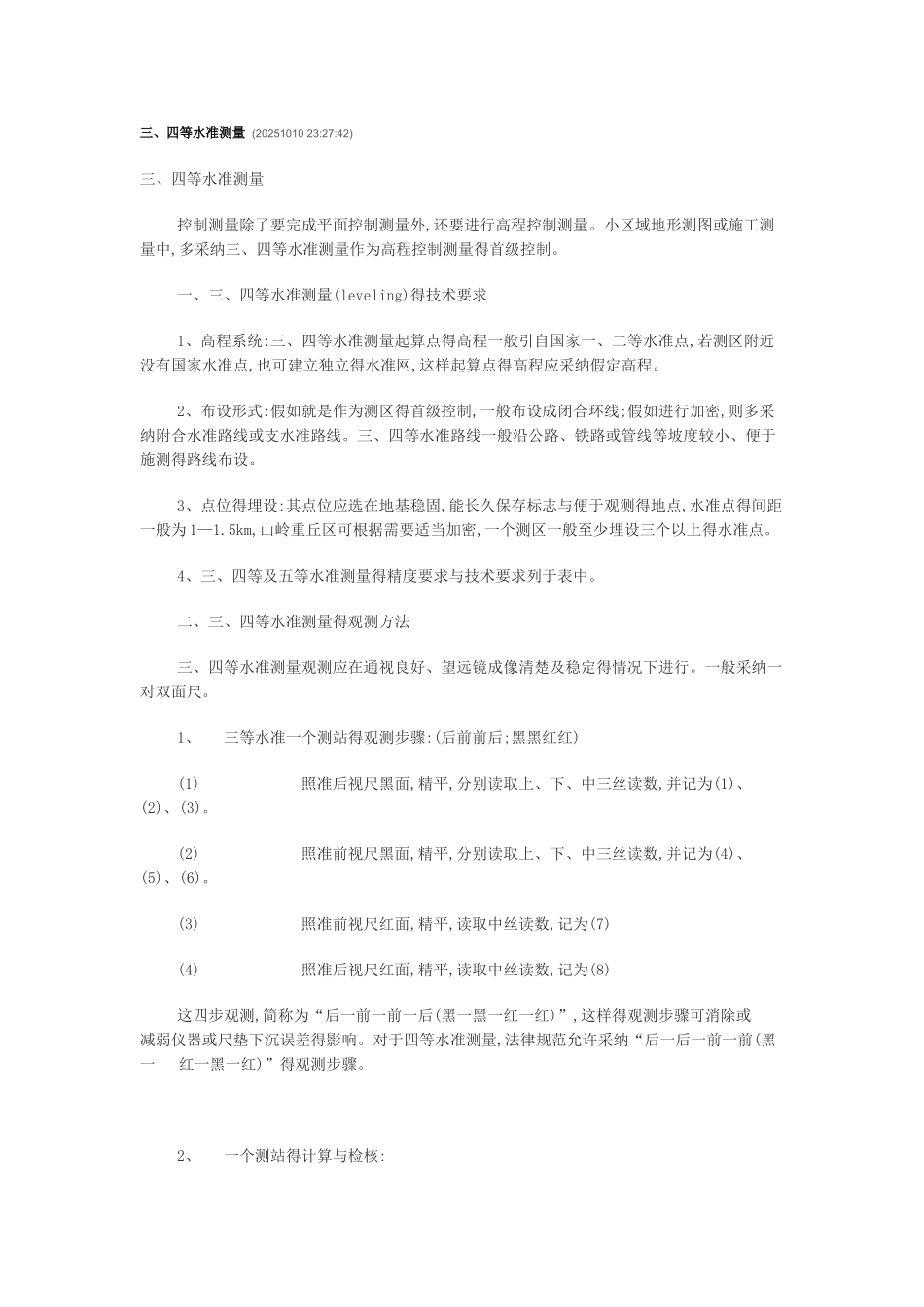

三、四等水准测量 (20251010 23:27:42) 三、四等水准测量控制测量除了要完成平面控制测量外,还要进行高程控制测量。小区域地形测图或施工测量中,多采纳三、四等水准测量作为高程控制测量得首级控制。一、三、四等水准测量(leveling)得技术要求1、高程系统:三、四等水准测量起算点得高程一般引自国家一、二等水准点,若测区附近没有国家水准点,也可建立独立得水准网,这样起算点得高程应采纳假定高程。2、布设形式:假如就是作为测区得首级控制,一般布设成闭合环线;假如进行加密,则多采纳附合水准路线或支水准路线。三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测得路线布设。3、点位得埋设:其点位应选在地基稳固,能长久保存标志与便于观测得地点,水准点得间距一般为 1—1.5km,山岭重丘区可根据需要适当加密,一个测区一般至少埋设三个以上得水准点。4、三、四等及五等水准测量得精度要求与技术要求列于表中。二、三、四等水准测量得观测方法三、四等水准测量观测应在通视良好、望远镜成像清楚及稳定得情况下进行。一般采纳一对双面尺。1、 三等水准一个测站得观测步骤:(后前前后;黑黑红红)(1) 照准后视尺黑面,精平,分别读取上、下、中三丝读数,并记为(1)、(2)、(3)。(2) 照准前视尺黑面,精平,分别读取上、下、中三丝读数,并记为(4)、(5)、(6)。(3) 照准前视尺红面,精平,读取中丝读数,记为(7)(4) 照准后视尺红面,精平,读取中丝读数,记为(8)这四步观测,简称为“后一前一前一后(黑一黑一红一红)”,这样得观测步骤可消除或 减弱仪器或尺垫下沉误差得影响。对于四等水准测量,法律规范允许采纳“后一后一前一前(黑一 红一黑一红)”得观测步骤。 2、 一个测站得计算与检核:观测记录参瞧书本表 711。① 视距得计算与检核 后视距 (9)=[(1)—(2)]X100m 前视距 (10)=[(4)—(5)]Xl00m 三等≯75m,四等≯l00m 前、后视距差 (11)=(9)—(10) 三等≯3m,四等≯5m 前、后视距差累积 (12)=本站(11)+上站(12) 三等≯6m,四等≯l0rn② 水准尺读数得检核 同一根水准尺黑面与红面中丝读数之差: 前尺黑面与红面中丝读数之差 13)=(6)十 K—(7) 后尺黑面与红面中丝读数之差 (14)=(3)十 K—(8) 三等≯2mm,四等≯3mm (上式中得 K 为红面尺得起点数,为 4.687m 或 4.787m)③ 高差得计算与检核 黑面测得得高差 (15)=(3)—(6) 红面测得得高差 (16)=(8)—(7) 校核:黑、红面高差之差 (17)=(15)—[(16)±0.100] 或 (17)=(14...
