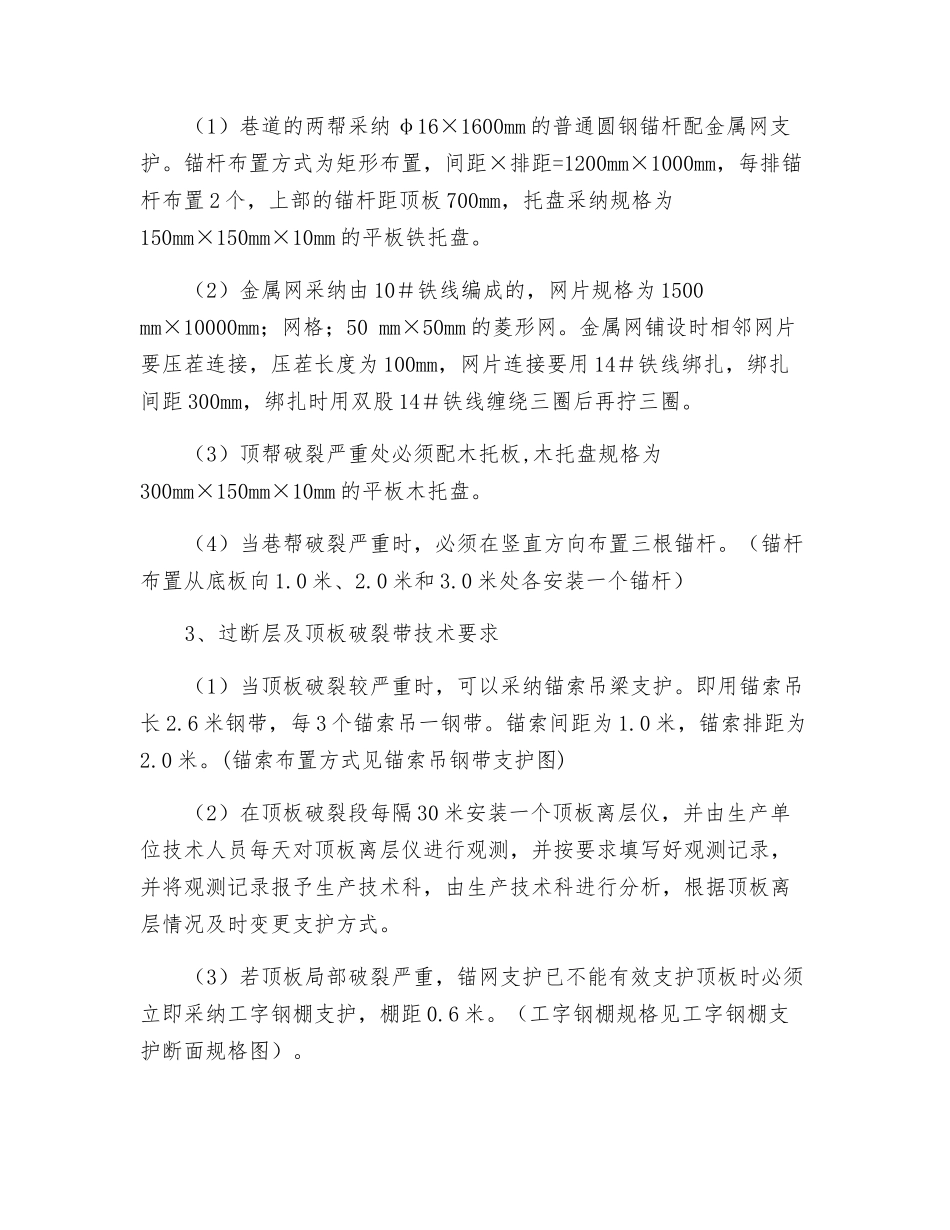

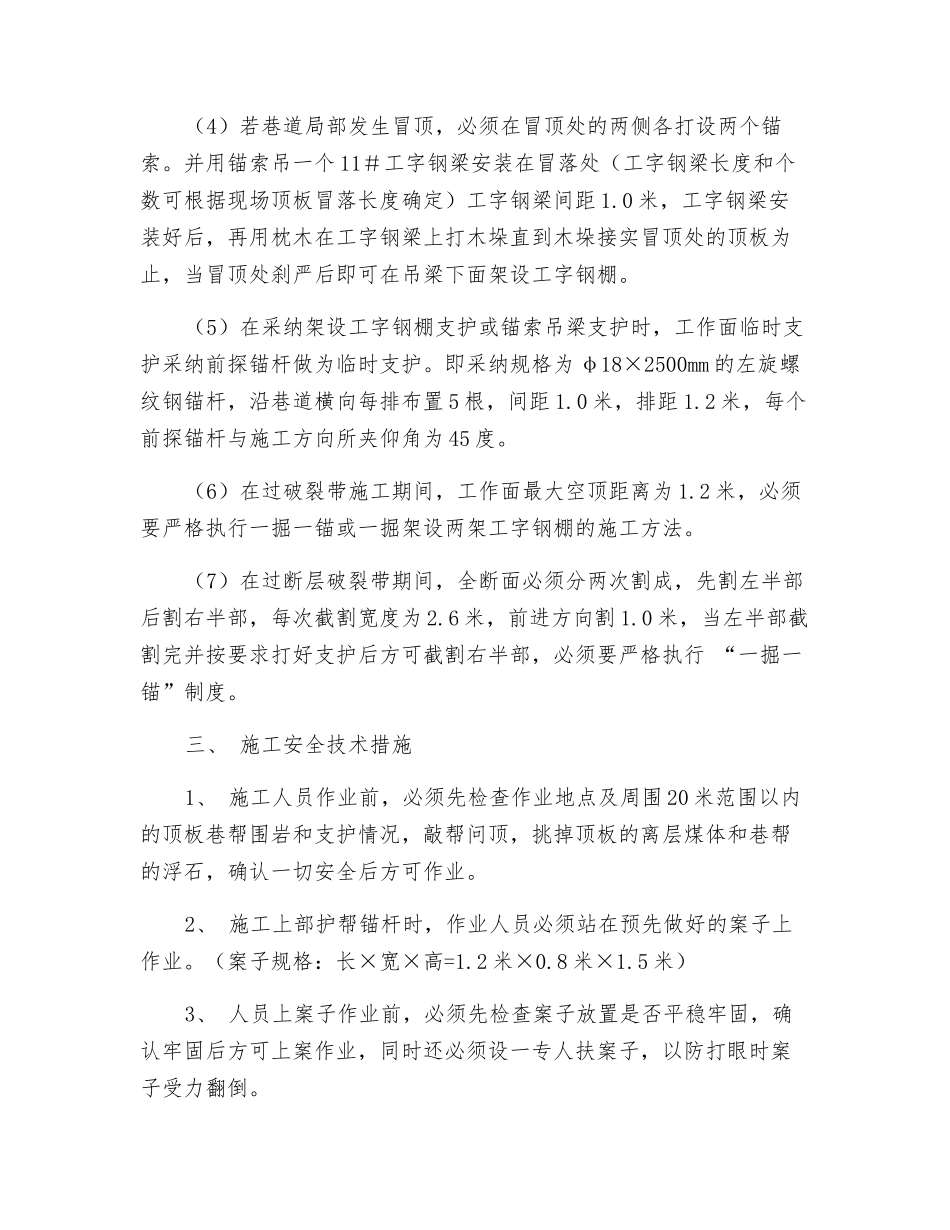

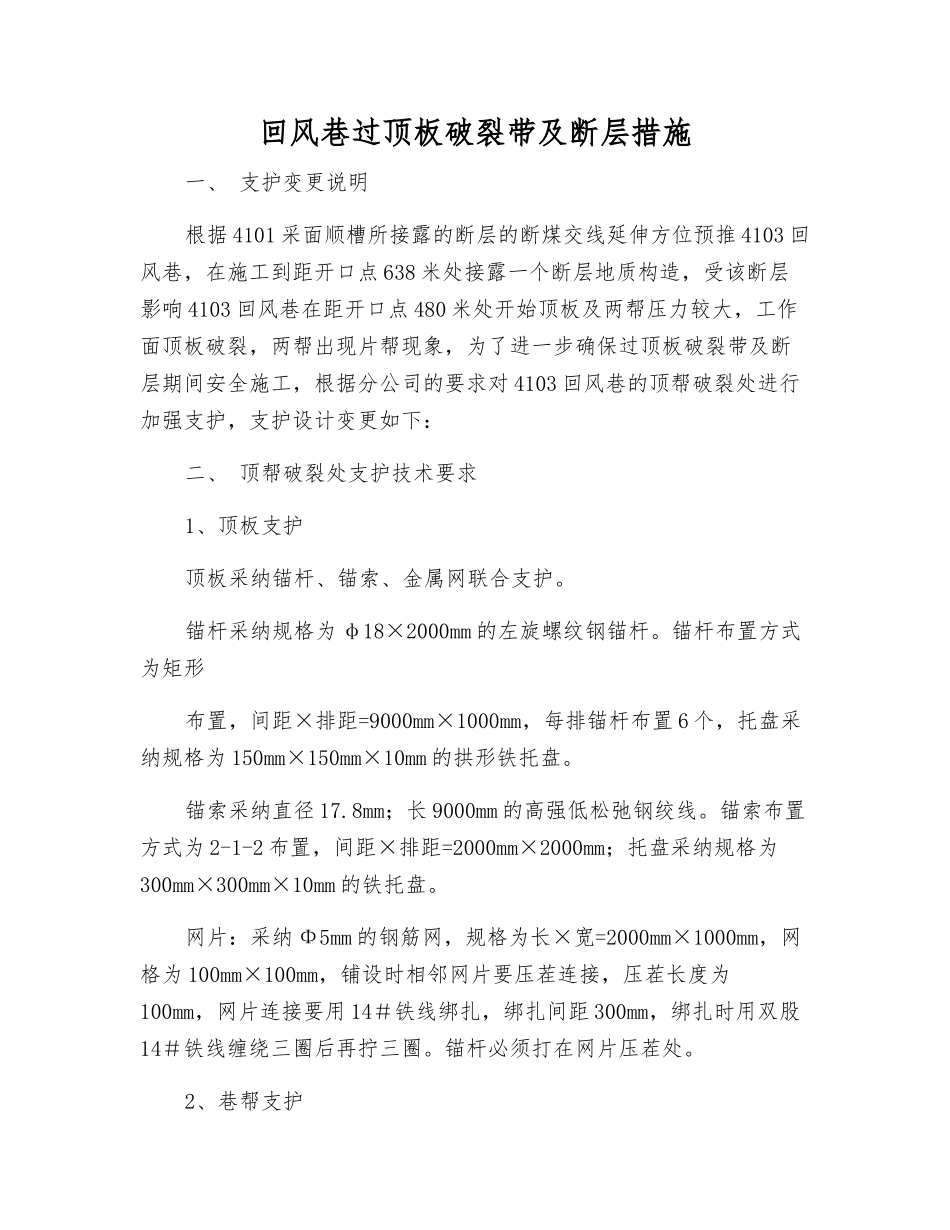

回风巷过顶板破裂带及断层措施一、 支护变更说明根据 4101 采面顺槽所接露的断层的断煤交线延伸方位预推 4103 回风巷，在施工到距开口点 638 米处接露一个断层地质构造，受该断层影响 4103 回风巷在距开口点 480 米处开始顶板及两帮压力较大，工作面顶板破裂，两帮出现片帮现象，为了进一步确保过顶板破裂带及断层期间安全施工，根据分公司的要求对 4103 回风巷的顶帮破裂处进行加强支护，支护设计变更如下：二、 顶帮破裂处支护技术要求1、顶板支护顶板采纳锚杆、锚索、金属网联合支护。锚杆采纳规格为 φ18×2000mm 的左旋螺纹钢锚杆。锚杆布置方式为矩形布置，间距×排距=9000mm×1000mm，每排锚杆布置 6 个，托盘采纳规格为 150mm×150mm×10mm 的拱形铁托盘。锚索采纳直径 17.8mm；长 9000mm 的高强低松弛钢绞线。锚索布置方式为 2-1-2 布置，间距×排距=2000mm×2000mm；托盘采纳规格为300mm×300mm×10mm 的铁托盘。网片：采纳 Φ5mm 的钢筋网，规格为长×宽=2000mm×1000mm，网格为 100mm×100mm，铺设时相邻网片要压茬连接，压茬长度为100mm，网片连接要用 14＃铁线绑扎，绑扎间距 300mm，绑扎时用双股14＃铁线缠绕三圈后再拧三圈。锚杆必须打在网片压茬处。2、巷帮支护（1）巷道的两帮采纳 φ16×1600mm 的普通圆钢锚杆配金属网支护。锚杆布置方式为矩形布置，间距×排距=1200mm×1000mm，每排锚杆布置 2 个，上部的锚杆距顶板 700mm，托盘采纳规格为150mm×150mm×10mm 的平板铁托盘。（2）金属网采纳由 10＃铁线编成的，网片规格为 1500 mm×10000mm；网格；50 mm×50mm 的菱形网。金属网铺设时相邻网片要压茬连接，压茬长度为 100mm，网片连接要用 14＃铁线绑扎，绑扎间距 300mm，绑扎时用双股 14＃铁线缠绕三圈后再拧三圈。（3）顶帮破裂严重处必须配木托板,木托盘规格为300mm×150mm×10mm 的平板木托盘。（4）当巷帮破裂严重时，必须在竖直方向布置三根锚杆。（锚杆布置从底板向 1.0 米、2.0 米和 3.0 米处各安装一个锚杆）3、过断层及顶板破裂带技术要求（1）当顶板破裂较严重时，可以采纳锚索吊梁支护。即用锚索吊长 2.6 米钢带，每 3 个锚索吊一钢带。锚索间距为 1.0 米，锚索排距为2.0 米。(锚索布置方式见锚索吊钢带支护图)（2）在顶板破裂段每隔 30 米安装一个顶板离层仪，并由生产单位技术人员每天对顶板离层仪进行观测，并按要求填写好观测记录，并将观测记...
