圆管涵施工方案超全

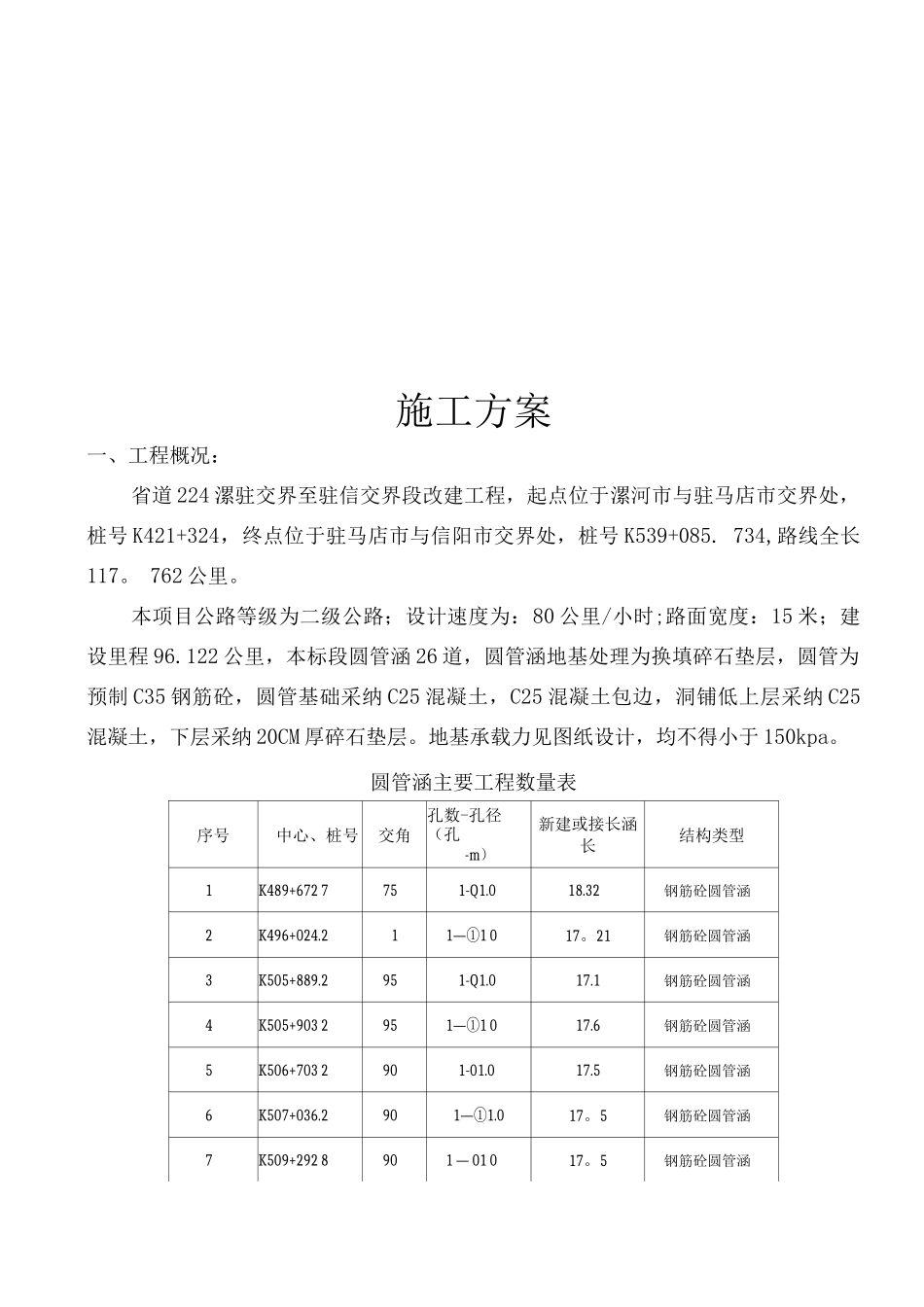

施工方案一、工程概况：省道 224 漯驻交界至驻信交界段改建工程，起点位于漯河市与驻马店市交界处，桩号 K421+324，终点位于驻马店市与信阳市交界处，桩号 K539+085. 734,路线全长117。 762 公里。本项目公路等级为二级公路；设计速度为：80 公里/小时;路面宽度：15 米；建设里程 96.122 公里，本标段圆管涵 26 道，圆管涵地基处理为换填碎石垫层，圆管为预制 C35 钢筋砼，圆管基础采纳 C25 混凝土，C25 混凝土包边，洞铺低上层采纳 C25混凝土，下层采纳 20CM 厚碎石垫层。地基承载力见图纸设计，均不得小于 150kpa。圆管涵主要工程数量表序号中心、桩号交角孔数-孔径（孔-m）新建或接长涵长结构类型1K489+672 7751-Q1.018.32钢筋砼圆管涵2K496+024.211—1 0①17。21钢筋砼圆管涵3K505+889.2951-Q1.017.1钢筋砼圆管涵4K505+903 2951—1 0①17.6钢筋砼圆管涵5K506+703 2901-01.017.5钢筋砼圆管涵6K507+036.2901—1.0①17。5钢筋砼圆管涵7K509+292 8901 — 01 017。5钢筋砼圆管涵8K510+280.7651-01.019。56钢筋砼圆管涵9K513+839.5751-01.018。82钢筋砼圆管涵10K514+401.7601-01.019.69钢筋砼圆管涵11K514+752 2701-01 019。44钢筋砼圆管涵12K518+079.6801-01 017.21钢筋砼圆管涵13K518+090 2801-01.017.21钢筋砼圆管涵14K521+439 7901 — 01.019。5钢筋砼圆管涵1516K525+580.21151@1 020.06钢筋砼圆管涵K525+922 71201-Q1.019。19钢筋砼圆管涵17K526+138 21151—1.0①18。56钢筋砼圆管涵18K527+161 21151@1 018。06钢筋砼圆管涵1920K527+422 21101@1 017.44钢筋砼圆管涵K527+699.71051—1 0①17。32钢筋砼圆管涵2122K528+067.2951—1.0①16.6钢筋砼圆管涵K528+2.0901-Q1.017钢筋砼圆管涵2324K535+240 7751—1 0①17.82钢筋砼圆管涵K535+624.71351—1 0①24。7钢筋砼圆管涵2526K536+322.21051@1 016。82钢筋砼圆管涵K537+849.7451-Q1.024.7钢筋砼圆管涵合计：482.43二、编制依据：1、省道 224 漯驻交界至驻信交界段改建工程总体施工组织设计2、省道 224 漯驻交界至驻信交界段改建工程合同文件3、省道 224 漯驻交界至驻信交界段改建工程设计文件4、《公路工程技术标准》(JTG B01 — 2025)5、《公路工程质量检验评定标准》(土建工程)(JTG F80 / 1 — 24)6、《公路工程施工监理法律规范》7、《公路桥涵施工技术法律规范》(JTG/T F50-2025)8、《公路土工试验规程》(JTG E40 — 27 ...
