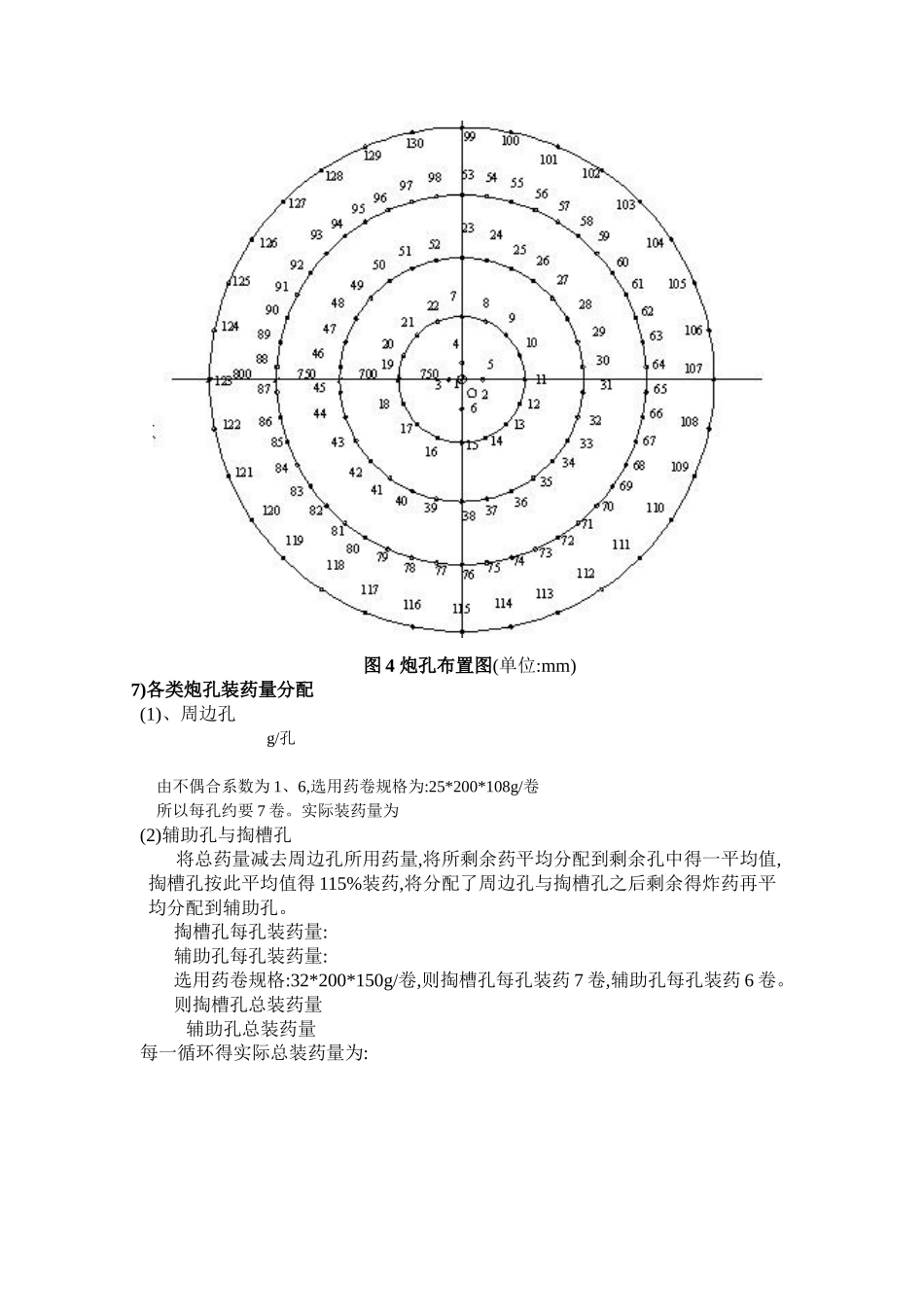

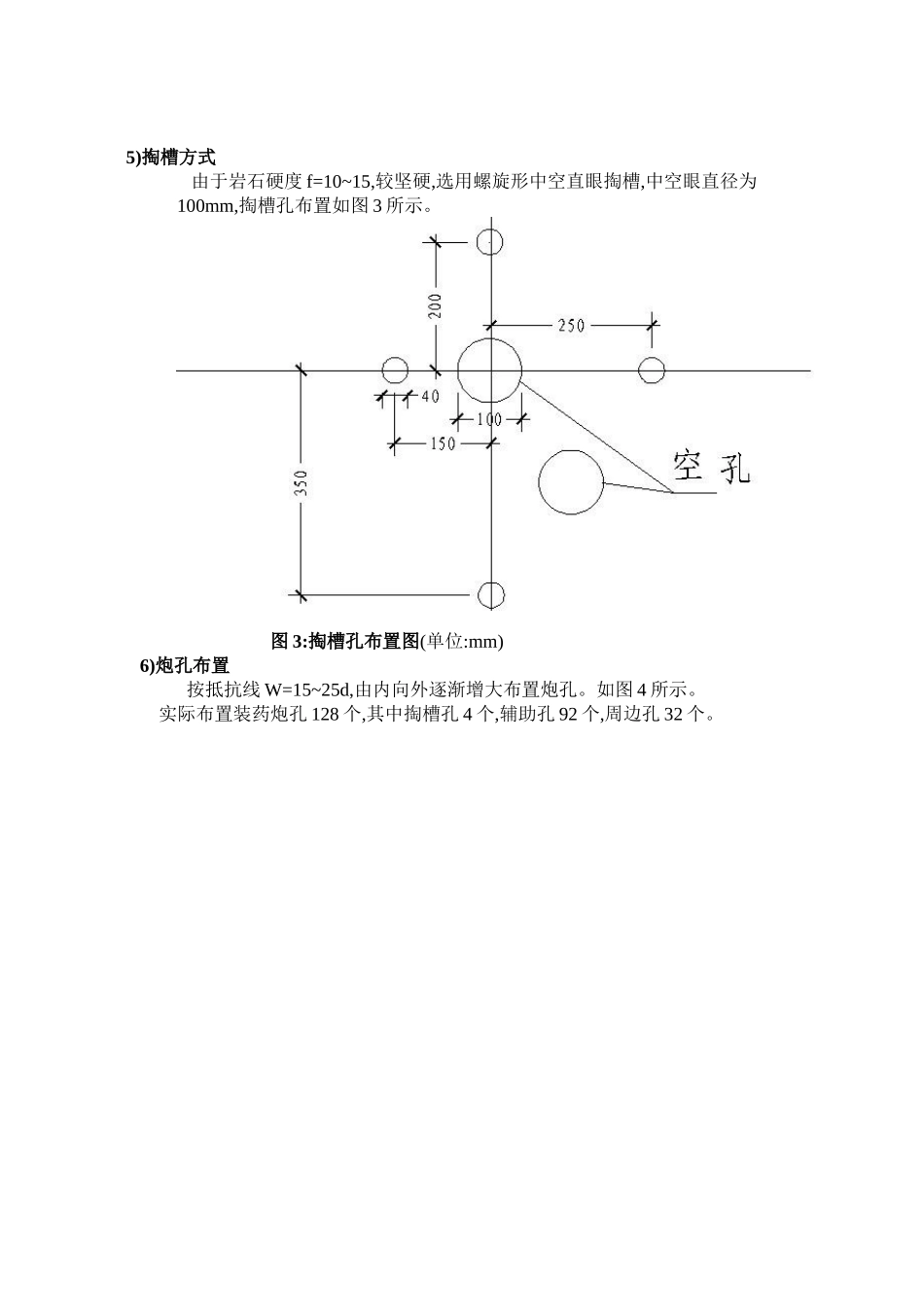

地下建筑施工课程作业作业一一、设计资料 某隧道断面为圆形,直径为 6m。经勘查,隧道穿过岩层为石英砂岩,抗压强度为 100～150Mpa,岩石致密坚硬,裂隙发育轻微,属难爆性岩体。根据进度要求,循环掘进进尺不小于2、5m,要求采纳光面爆破,试确定钻爆法开挖该断面得钻爆参数。要求: 确定参数得依据或公式; 作出炮孔断面布置图(1/50),标定参数; 画出炮孔(掏槽眼、辅助眼、周边眼)装药结构图; 爆破设计表二、设计过程该隧道采纳光面爆破,开挖断面直径为6m,断面面积为S=28、27,钻孔深度为3m,孔径为40mm,炸药选用硝铵2#岩石炸药。1)光面爆破参数1、周边孔间距:a=15d=600mm。2、炮孔密集系数m与最小抵抗线w:由岩石抗压强度为100-150Mpa,即1020、4-1530、6Kgf/c,查表取m=0、75。3、装药量与装药不偶合系数k:由岩石坚固系数f为10-15,取k=1、6,=250g/m、2)单位岩体炸药消耗量 式中:――平均凿岩深度(m),此处取=3m;――炮孔装药充填系数(％),由 f=10~15,此处取 0、7; －－炮孔利用系数,取 0、9;――等效炸药换算系数,＝Q/Q0＝902/1000=0、902 ; Q0 ――标准炸药得热能值(1000kcal/kg); Q――炸药释放得爆热(kcal/kg),选用硝铵 2#岩石炸药,其爆热为 902Kj/Kg;――岩体裂隙率得修正系数,查表取 0、95;――自由面数量,只有一个自由面,取 1;f＝13;将以上所有得参数带入 式中,计算出 q＝1、32Kg/m33)炮孔数量岩体得性质属于中等可爆得,故查表得出＝37、6,＝1、36,由于就是采纳硝铵2 号岩石炸药,且为光面爆破,故增加 2 倍。4)总装药量 Qq—炸药单耗量,L—炮孔深度,S—断面面积5)掏槽方式 由于岩石硬度 f=10~15,较坚硬,选用螺旋形中空直眼掏槽,中空眼直径为100mm,掏槽孔布置如图 3 所示。 图 3:掏槽孔布置图(单位:mm)6)炮孔布置按抵抗线 W=15~25d,由内向外逐渐增大布置炮孔。如图 4 所示。实际布置装药炮孔 128 个,其中掏槽孔 4 个,辅助孔 92 个,周边孔 32 个。 图 4 炮孔布置图(单位:mm)7)各类炮孔装药量分配(1)、周边孔g/孔 由不偶合系数为 1、6,选用药卷规格为:25*200*108g/卷 所以每孔约要 7 卷。实际装药量为 (2)辅助孔与掏槽孔将总药量减去周边孔所用药量,将所剩余药平均分配到剩余孔中得一平均值,掏槽孔按此平均值得 115%装药,将分配了周边孔与掏槽孔之后剩余得炸药再平均分配到辅助孔。掏槽孔每孔装药量:辅助孔每孔装药量:选用药卷规格:32*200*150g/卷,则掏槽孔每孔装药 7 卷,辅助孔每孔装药 6 卷。则掏...
