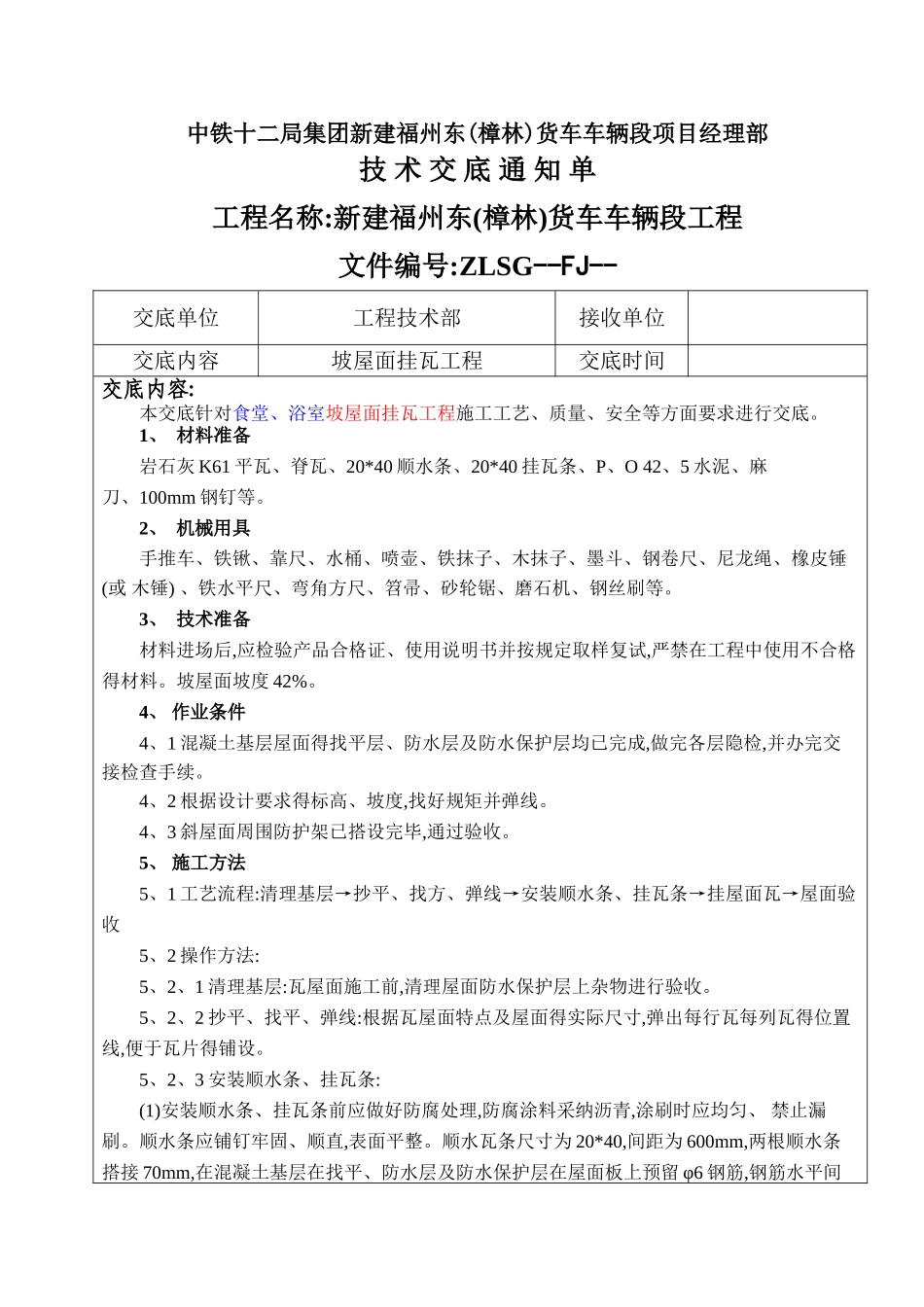

中铁十二局集团新建福州东(樟林)货车车辆段项目经理部技 术 交 底 通 知 单工程名称:新建福州东(樟林)货车车辆段工程 文件编号:ZLSG--FJ--交底单位工程技术部接收单位交底内容坡屋面挂瓦工程交底时间交底内容:本交底针对食堂、浴室坡屋面挂瓦工程施工工艺、质量、安全等方面要求进行交底。1、 材料准备岩石灰 K61 平瓦、脊瓦、20*40 顺水条、20*40 挂瓦条、P、O 42、5 水泥、麻刀、100mm 钢钉等。2、 机械用具手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤(或 木锤) 、铁水平尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷等。3、 技术准备材料进场后,应检验产品合格证、使用说明书并按规定取样复试,严禁在工程中使用不合格得材料。坡屋面坡度 42%。 4、 作业条件4、1 混凝土基层屋面得找平层、防水层及防水保护层均已完成,做完各层隐检,并办完交接检查手续。4、2 根据设计要求得标高、坡度,找好规矩并弹线。 4、3 斜屋面周围防护架已搭设完毕,通过验收。 5、 施工方法 5、1 工艺流程:清理基层→抄平、找方、弹线→安装顺水条、挂瓦条→挂屋面瓦→屋面验收 5、2 操作方法: 5、2、1 清理基层:瓦屋面施工前,清理屋面防水保护层上杂物进行验收。 5、2、2 抄平、找平、弹线:根据瓦屋面特点及屋面得实际尺寸,弹出每行瓦每列瓦得位置线,便于瓦片得铺设。 5、2、3 安装顺水条、挂瓦条: (1)安装顺水条、挂瓦条前应做好防腐处理,防腐涂料采纳沥青,涂刷时应均匀、 禁止漏刷。顺水条应铺钉牢固、顺直,表面平整。顺水瓦条尺寸为 20*40,间距为 600mm,两根顺水条搭接 70mm,在混凝土基层在找平、防水层及防水保护层在屋面板上预留 φ6 钢筋,钢筋水平间距 1000mm,安装好顺水条以后将预留钢筋弯钩 90°将顺水条固定。(2)檐口第一根挂瓦条位置,应保证瓦头出檐 50-70mm,屋脊处两个坡面上最上两根挂瓦条,要保证挂瓦后两个瓦尾得间距在搭接屋脊时,脊瓦搭接瓦尾得宽度每边不小于 40mm,挂瓦条尺寸 20*40,间距 333mm,上下搭接长度 120mm,左右搭接长度 75mm。 (3)挂瓦条为 20*40 得木方,长度不小于 3 根椽条间距,挂瓦条必须平直,接头在椽条上,与顺水条钉置牢固,不得漏钉,接头错开,同一椽条上不得连续超过三个接头。 5、2、4 挂屋面瓦:挂瓦次序从檐口由下到上、自左至右得方向进行。檐口瓦要挑出 50-70mm;瓦后爪均应挂在挂瓦条上,与左边、下面两块瓦落槽密合。随时注意瓦面、瓦...
