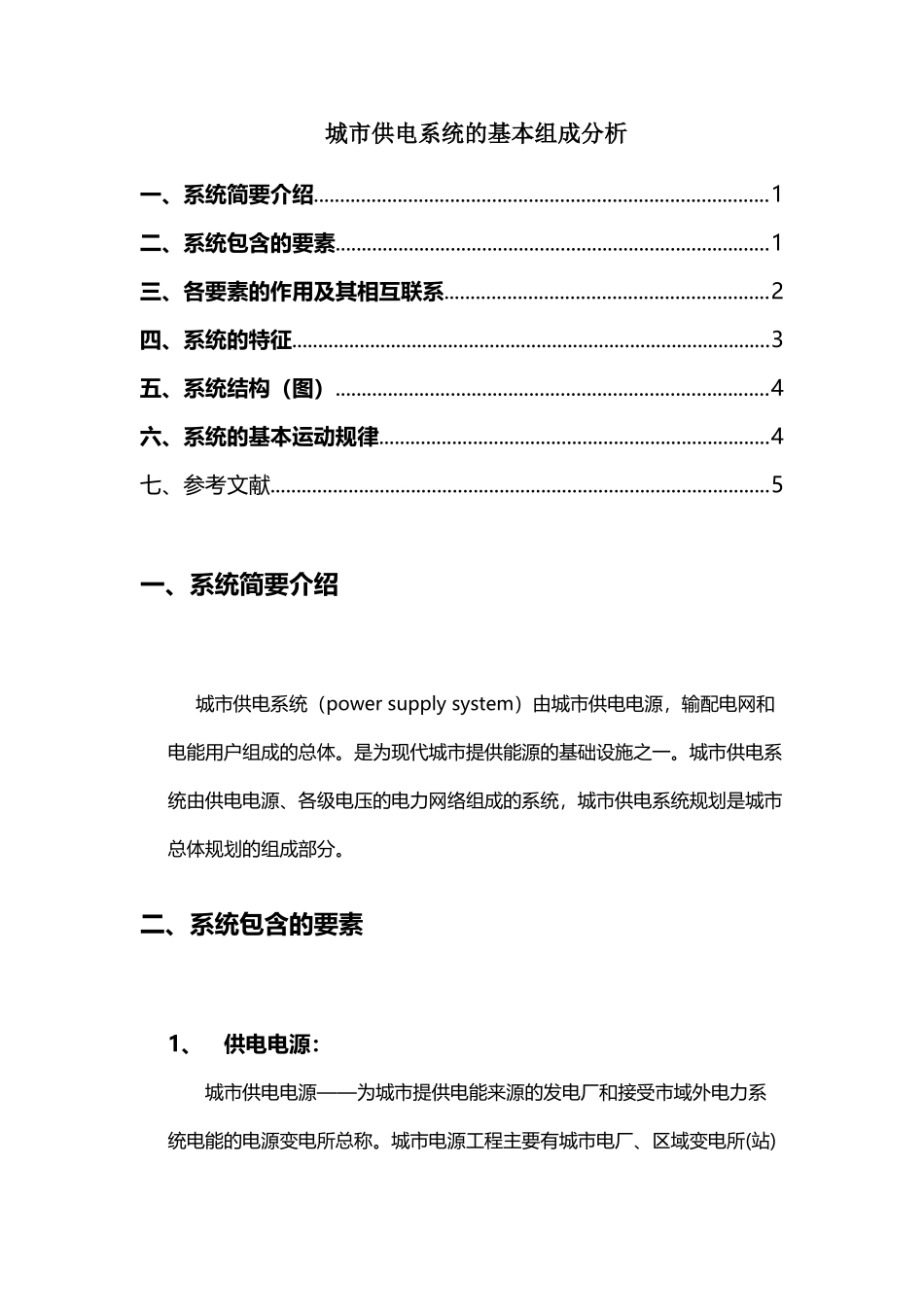

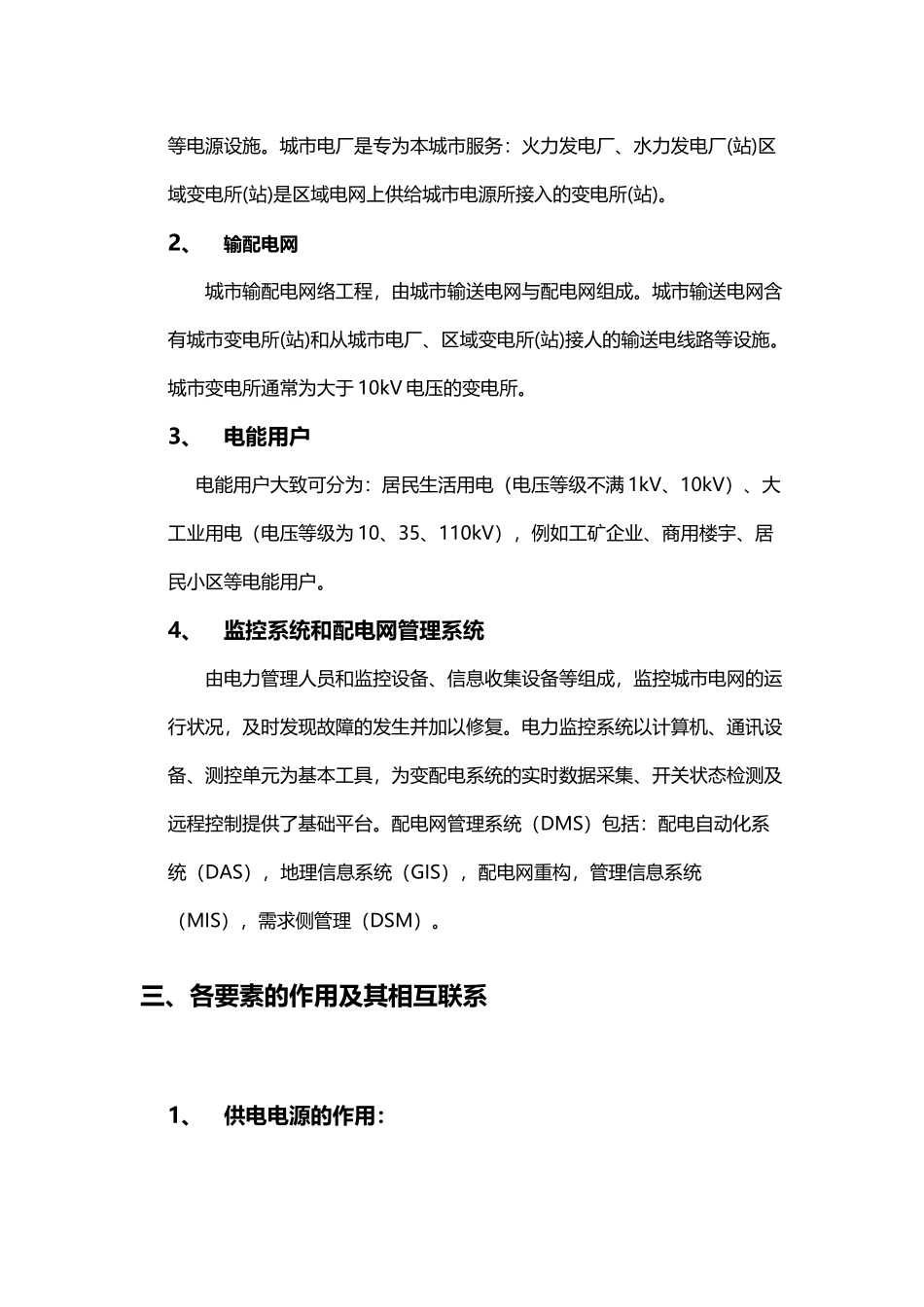

城市供电系统的基本组成分析(5 页)Good is good, but better carries it.精益求精，善益求善。城市供电系统的基本组成分析一、系统简要介绍.......................................................................................1二、系统包含的要素...................................................................................1三、各要素的作用及其相互联系..............................................................2四、系统的特征............................................................................................3五、系统结构（图）...................................................................................4六、系统的基本运动规律...........................................................................4七、参考文献................................................................................................5一、系统简要介绍城市供电系统（power supply system）由城市供电电源，输配电网和电能用户组成的总体。是为现代城市提供能源的基础设施之一。城市供电系统由供电电源、各级电压的电力网络组成的系统，城市供电系统规划是城市总体规划的组成部分。二、系统包含的要素1、供电电源：城市供电电源——为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电所总称。城市电源工程主要有城市电厂、区域变电所(站)等电源设施。城市电厂是专为本城市服务：火力发电厂、水力发电厂(站)区域变电所(站)是区域电网上供给城市电源所接入的变电所(站)。2、输配电网城市输配电网络工程，由城市输送电网与配电网组成。城市输送电网含有城市变电所(站)和从城市电厂、区域变电所(站)接人的输送电线路等设施。城市变电所通常为大于 10kV 电压的变电所。3、电能用户电能用户大致可分为：居民生活用电（电压等级不满 1kV、10kV）、大工业用电（电压等级为 10、35、110kV），例如工矿企业、商用楼宇、居民小区等电能用户。4、监控系统和配电网管理系统由电力管理人员和监控设备、信息收集设备等组成，监控城市电网的运行状况，及时发现故障的发生并加以修复。电力监控系统以计算机、通讯设备、测控单元为基本工具，为变配电系统的实时数据采集、开关状态检测及远程控制提供了基础平台。配电网管理系统（DMS）包括：配电自动化系统（DAS），地理信息系统（GIS...
