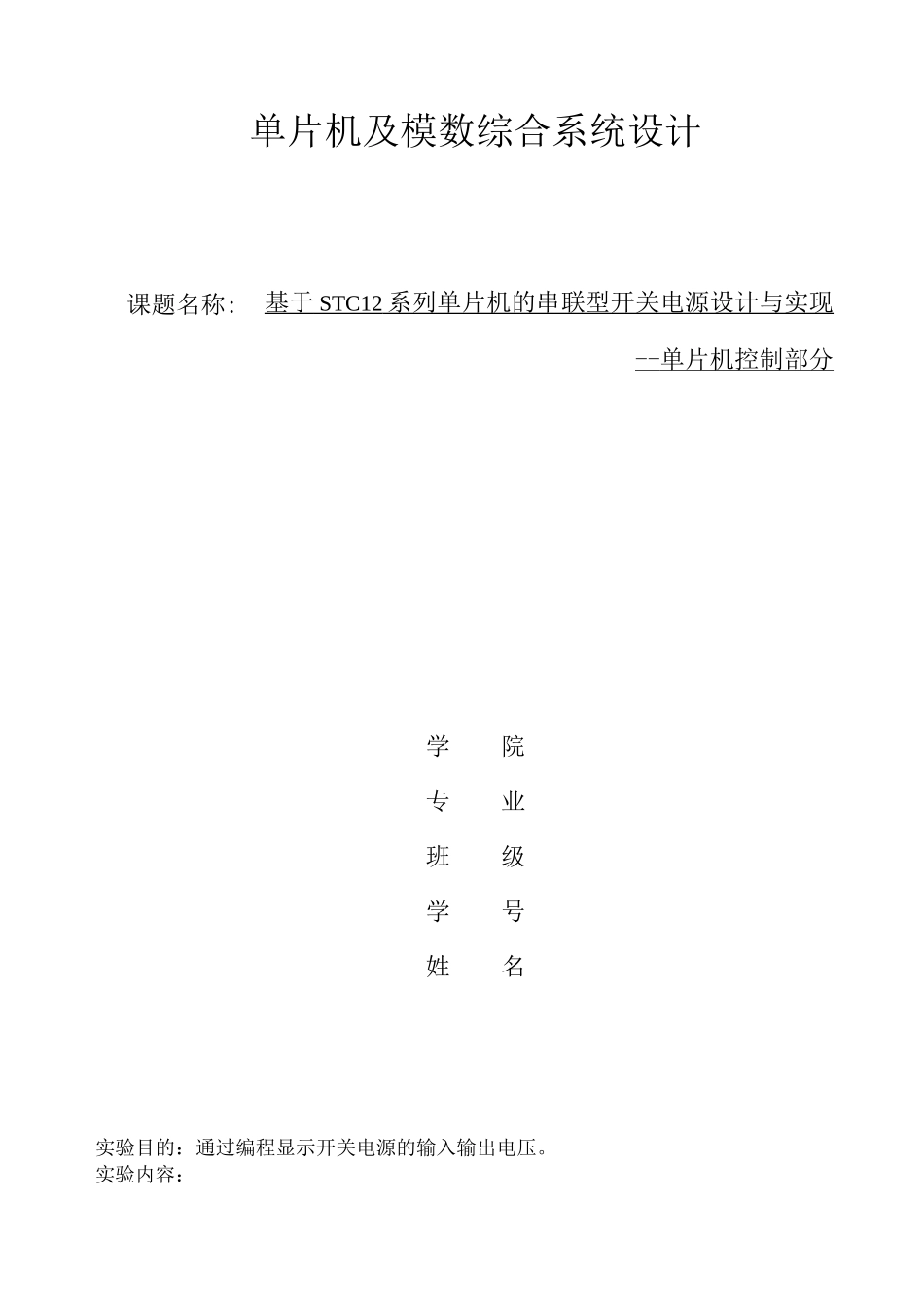

单片机及模数综合系统设计基于 STC12 系列单片机的串联型开关电源设计与实现 -- 单片机控制部分学院专业班级学号姓名实验目的：通过编程显示开关电源的输入输出电压。实验内容：课题名称:程序功能主要包括如下几个部分：1、键盘输入数据部分；2、数码管数据显示部分；3、控制 PWM 输出部分；4、AD 转换部分(完成万用表的功能，即测量开关电源输出电压)；5、难点：闭环控制算法。即通过 AD 采集数据控制 PWM 输出， PWM 控制开关电源输出，以达到稳定。即让开关电源输出电压稳定在用户键盘设定的电压设计思路:程序主要包括：A/D 转换部分，PWM 部分，键盘输入设置电压部分，数码管显示部分。(1)主程序先进行数码管初始显示，然后通过比较猎取电压与预设电压之间的误差，调节占空比，减小误差，得到更准确的数值。#include "Include.h"void Main_System_Init(void){〃相关资源初始化PWM_Drv_Init();}void main(void){unsigned int i = 0x;extern unsigned int ADC_Result[8];uchar c=128;//char xdata DigitBit[8] = {0x31,0x38,'.',0x35,0x35,0x};//char xdata DispCharBuf[12] = {0x};extern float setkey;extern float b;for(i = 0x;i < 30;i++); //开机延时Main_System_Init();//系统相关资源初始while(1){PWM0_Drv_SetDuty(c);//设置初始占空比keysetV();//调用键盘模块程序，if(bsetkey){ for(;b>setkey;c++){ PWM0_Drv_SetDuty(c);ADC_Drv_Service();b=ADC_Result[ADC_channel]*5.0/1024;ADC_Drv_Demo();keysetV();}}else if(b==setkey){ PWM0_Drv_SetDuty(c);ADC_Drv_Service();b=ADC_Result[ADC_channel]*5.0/1024;ADC_Drv_Demo();keysetV();}}}头文件如下：#ifndef __INCLUDE_H__#define __INCLUDE_H__#define TRUE1#define FALSE0#include "stc12c5a60s2.h"#include "math.h"#include "stdio.h"#include "intrins.h"#include "KeyBoard_Drv.h"#include 叩 WM_Drv.h"#include "ADC_Drv.h"#include "SMG.h"#include "stdlib.h"#define uchar unsigned char #endif(2) 键盘设置输入电压部分预置初始输入电压为 3V。K1 按下之后电压减...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容

基于STC12系列单片机的串联型开关电源设计与实现

单片机及模数综合系统设计基于 STC12 系列单片机的串联型开关电源设计与实现 -- 单片机控制部分学院专业班级学号姓名实验目的：通过编程显示开关电源的输入输出电压

实验内容：课题名称:程序功能主要包括如下几个部分：1、键盘输入数据部分；2、数码管数据显示部分；3、控制 PWM 输出部分；4、AD 转换部分(完成万用表的功能，即测量开关电源输出电压)；5、难点：闭环控制算法

即通过 AD 采集数据控制 PWM 输出， PWM 控制开关电源输出，以达到稳定

即让开关电源输出电压稳定在用户键盘设定的电压设计思路:程序主要包括：A/D 转换部分，PWM 部分，键盘输入设置电压部分，数码管显示部分

(1)主程序先进行数码管初始显示，然后通过比较猎取电压与预设电压之间的误差，调节占空比，减小误差，得到更准确的数值

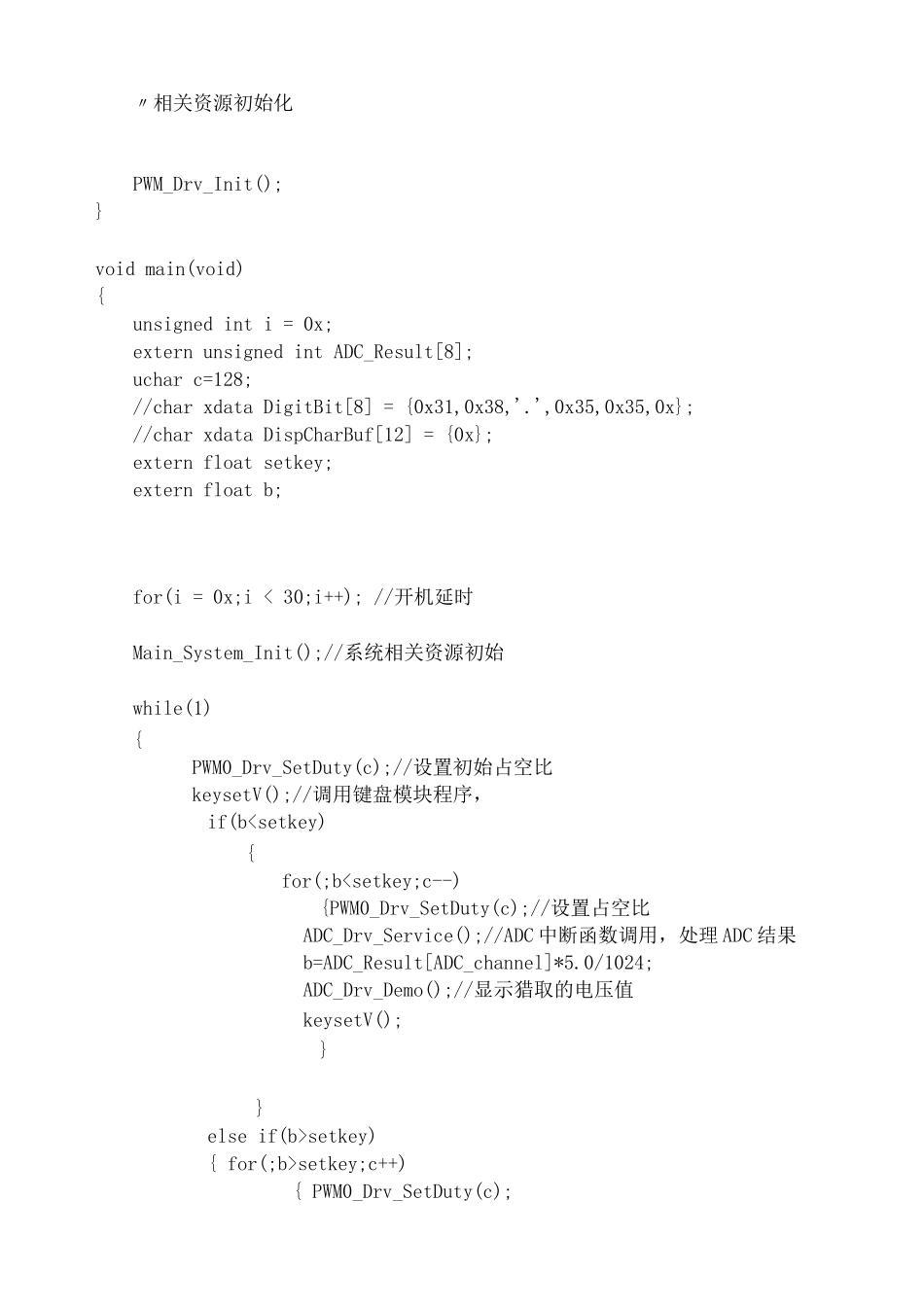

#include "Include

h"void Main_System_Init(void){〃相关资源初始化PWM_Drv_Init();}void main(void){unsigned int i = 0x;extern unsigned int ADC_Result[8];uchar c=128;//char xdata DigitBit[8] = {0x31,0x38,'

',0x35,0x35,0x};//char xdata DispCharBuf[12] = {0x};extern float setkey;extern float b;for(i = 0x;i < 30;i++); //开机延时Main_System_Init();//系统相关资源初始while(1){PWM0_Drv_SetDuty(c);//设置初始占空比keysetV();//调用键盘模块程序，if(bsetkey;c++){ PWM0_Drv_Se
