基于STC89S52单片机开发板的功能设计与应用

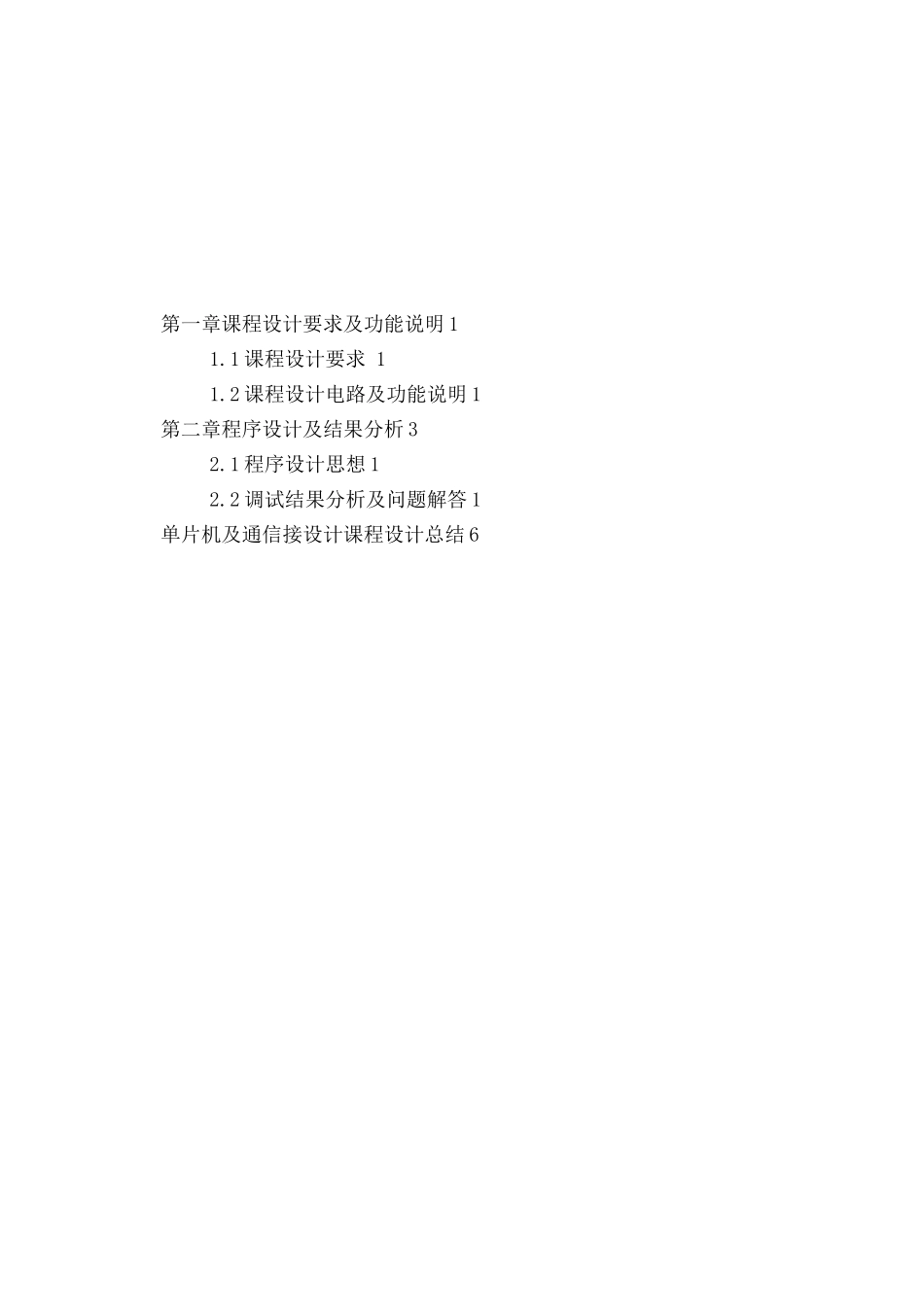

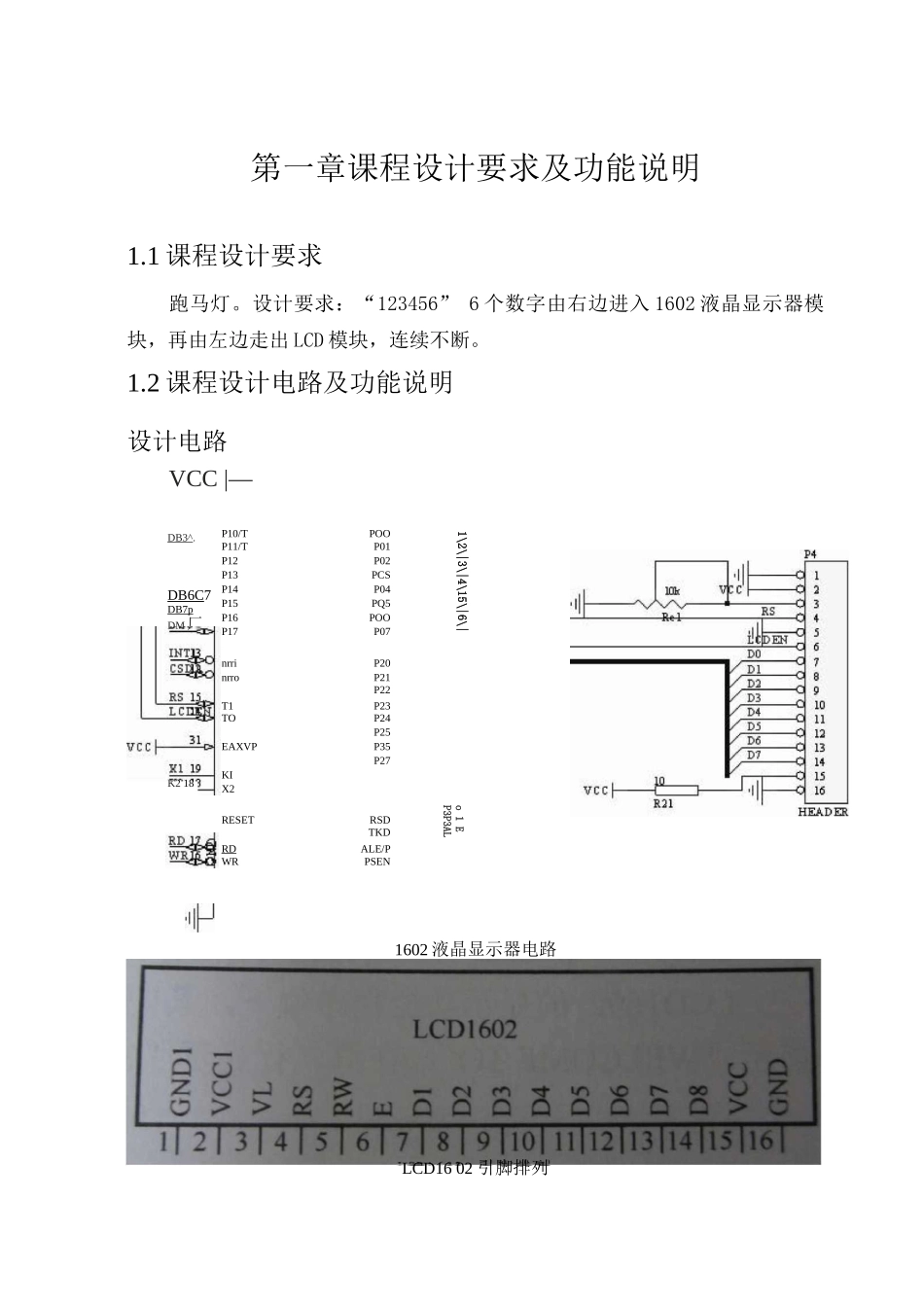

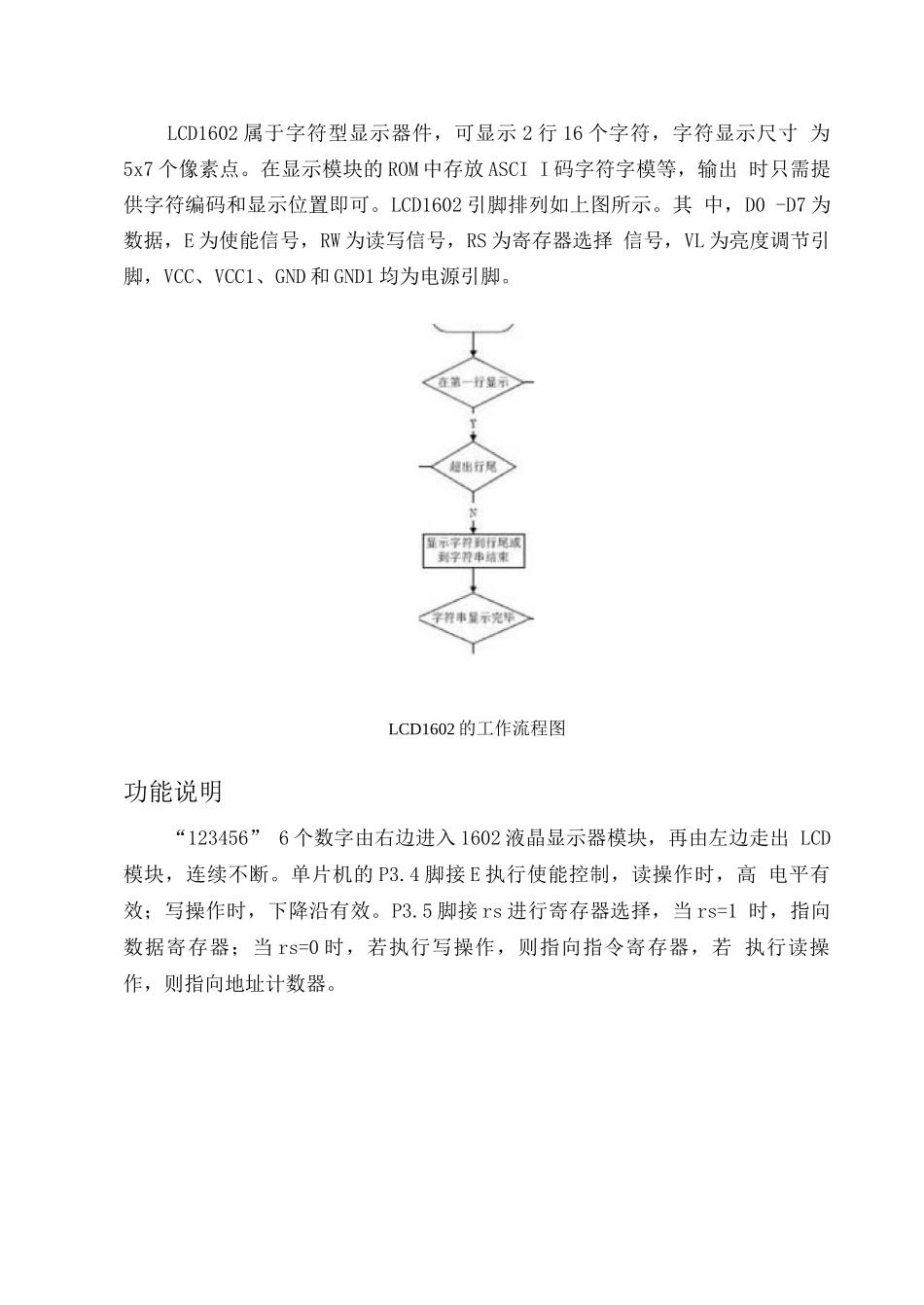

第一章课程设计要求及功能说明 11.1 课程设计要求 11.2 课程设计电路及功能说明 1第二章程序设计及结果分析 32.1 程序设计思想 12.2 调试结果分析及问题解答 1单片机及通信接设计课程设计总结 6第一章课程设计要求及功能说明1.1 课程设计要求跑马灯。设计要求：“123456” 6 个数字由右边进入 1602 液晶显示器模 块，再由左边走出 LCD 模块，连续不断。1.2 课程设计电路及功能说明设计电路VCC |—1602 液晶显示器电路P10/TPOOP11/TP01P12P02P13PCSP14P04P15PQ5P16POOP17P07nrriP20nrroP21P22T1P23TOP24P25EAXVPP35P27KIX2RESETRSDTKDRDALE/PWRPSEN1\2\|3\|4\15\|6\|代、o 1 EP3P3ALK2 18DB3^.DB6C7DB7pDM厂LCD16 02 引脚排列LCD1602 属于字符型显示器件，可显示 2 行 16 个字符，字符显示尺寸 为5x7 个像素点。在显示模块的 ROM 中存放 ASCI I 码字符字模等，输出 时只需提供字符编码和显示位置即可。LCD1602 引脚排列如上图所示。其 中，D0 -D7 为数据，E 为使能信号，RW 为读写信号，RS 为寄存器选择 信号，VL 为亮度调节引脚，VCC、VCC1、GND 和 GND1 均为电源引脚。LCD1602 的工作流程图功能说明“123456” 6 个数字由右边进入 1602 液晶显示器模块，再由左边走出 LCD模块，连续不断。单片机的 P3.4 脚接 E 执行使能控制，读操作时，高 电平有效；写操作时，下降沿有效。P3.5 脚接 rs 进行寄存器选择，当 rs=1 时，指向数据寄存器；当 rs=0 时，若执行写操作，则指向指令寄存器，若 执行读操作，则指向地址计数器。第二章程序设计及结果分析2.1 编程思路及框架以单片机为核心，LCD1602 液晶显示器为输出器件。使单片机的 P3.4 脚接E 执行使能控制，读操作时，高电平有效；写操作时，下降沿有效。 P3.5 脚接rs 进行寄存器选择，当 rs=1 时，指向数据寄存器；当 rs=0 时， 若执行写操作，则指向指令寄存器，若执行读操作，则指向地址计数器。， 而 LCD1602 属于字符型显示器件，可显示 2 行 16 个字符，字符显示尺寸 为 5x7 个像素点。在显示模块的 ROM 中存放 ASCI I 码字符字模等，输出 时只需提供字符编码和显示位置即可。2.2 实现结果“123456” 6 个数字由右边进入 1602 液晶显示器模块，再由左边走出 LCD模块，连续不断。2.3 调试中出现的问题及解决的方法①实验一开始将 uchar table1[]=“123456”写入时，实验结果出现乱...
