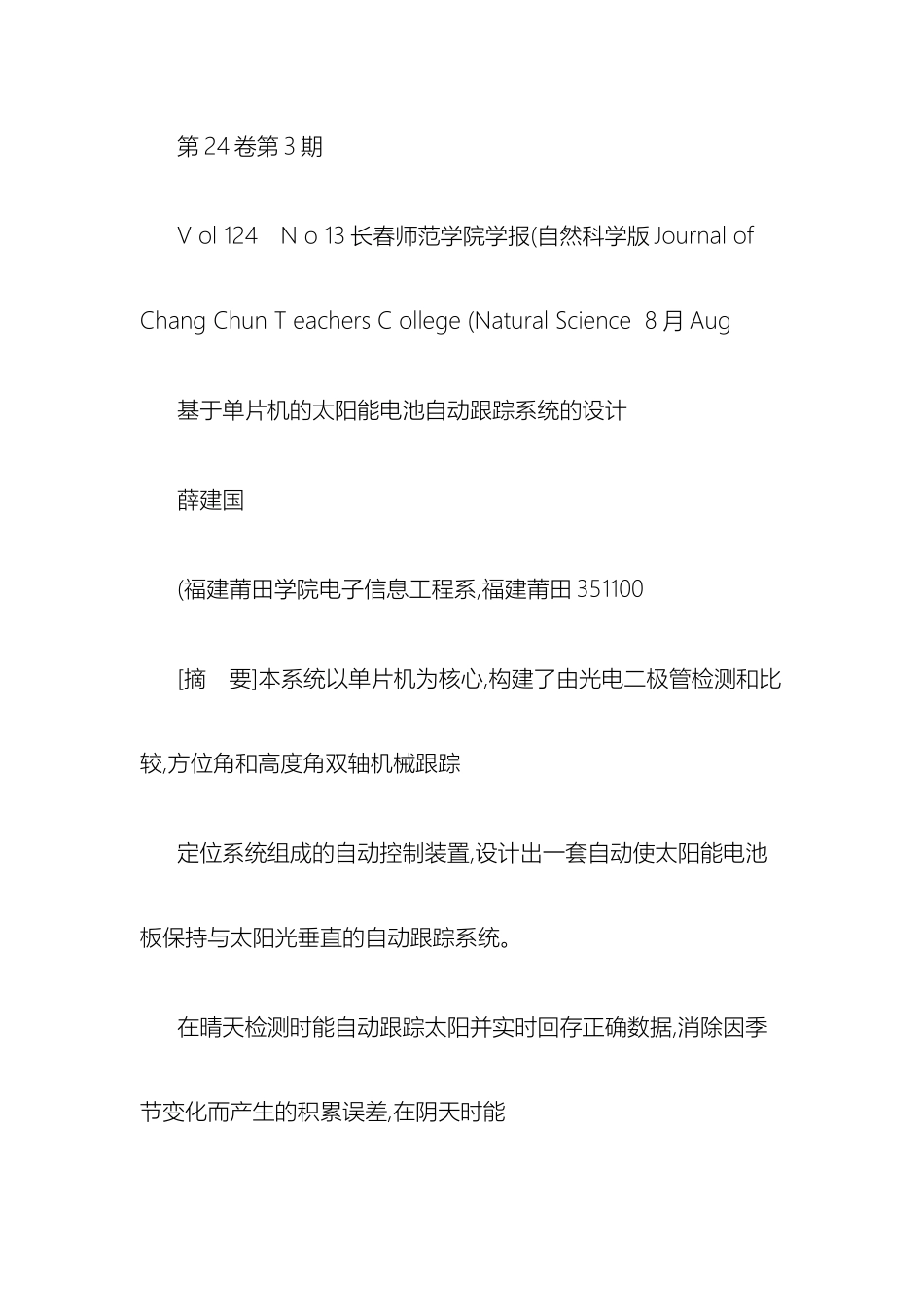

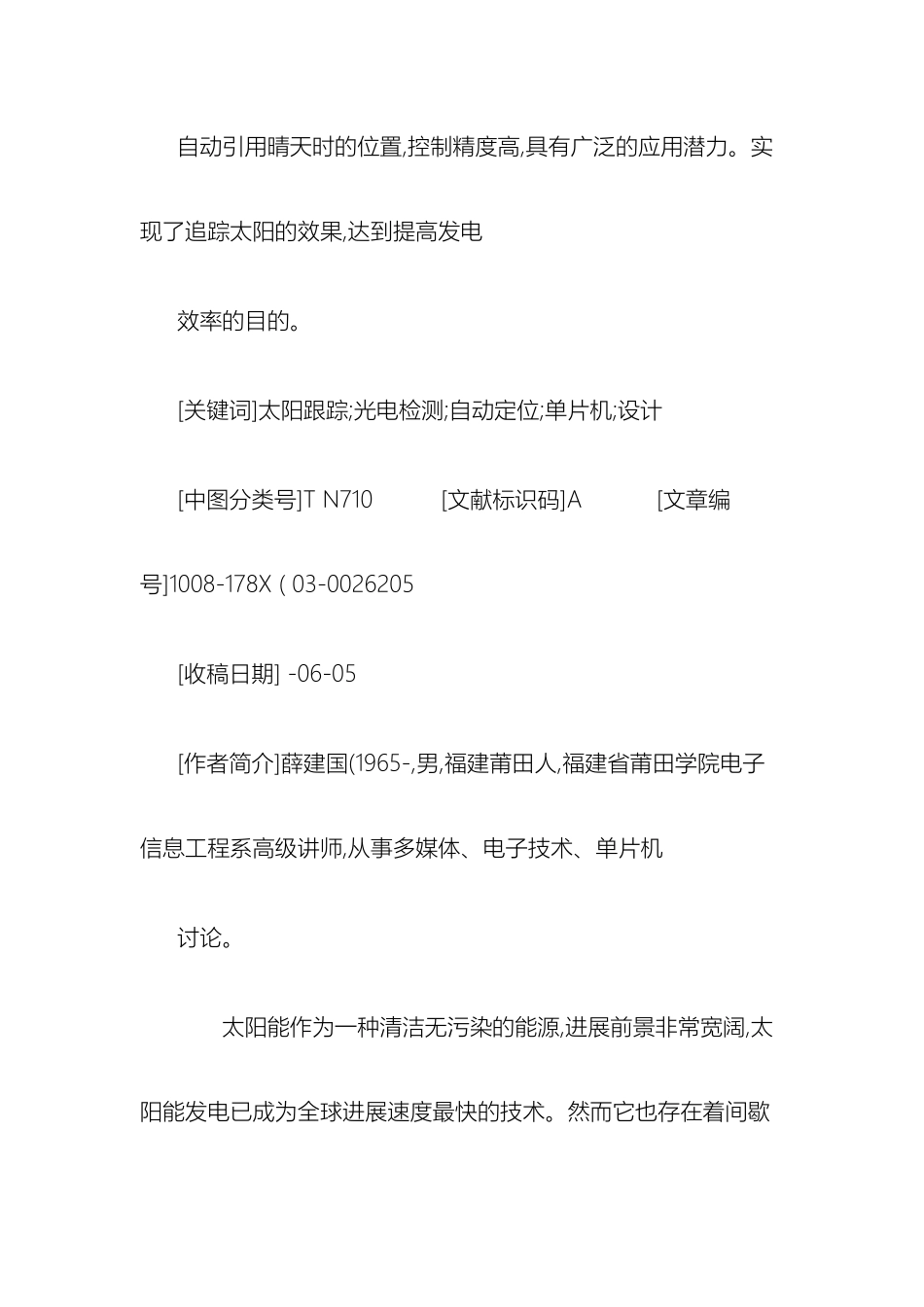

基于单片机的太阳能电池自动跟踪系统的设计图文精第 24 卷第 3 期V ol 124 N o 13 长春师范学院学报(自然科学版 Journal of Chang Chun T eachers C ollege (Natural Science 8 月 Aug 基于单片机的太阳能电池自动跟踪系统的设计薛建国(福建莆田学院电子信息工程系,福建莆田 351100[摘 要]本系统以单片机为核心,构建了由光电二极管检测和比较,方位角和高度角双轴机械跟踪定位系统组成的自动控制装置,设计出一套自动使太阳能电池板保持与太阳光垂直的自动跟踪系统。在晴天检测时能自动跟踪太阳并实时回存正确数据,消除因季节变化而产生的积累误差,在阴天时能自动引用晴天时的位置,控制精度高,具有广泛的应用潜力。实现了追踪太阳的效果,达到提高发电效率的目的。[关键词]太阳跟踪;光电检测;自动定位;单片机;设计[中图分类号]T N710 [文献标识码]A [文章编号]1008-178X ( 03-0026205[收稿日期] -06-05[作者简介]薛建国(1965-,男,福建莆田人,福建省莆田学院电子信息工程系高级讲师,从事多媒体、电子技术、单片机讨论。 太阳能作为一种清洁无污染的能源,进展前景非常宽阔,太阳能发电已成为全球进展速度最快的技术。然而它也存在着间歇性、光照方向和强度随时间不断变化的问题,这就对太阳能的收集和利用提出了更高的要求。当前很多太阳能电池板阵列基本上都是固定的,没有充分利用太阳能资源,发电效率低下。据实验,在太阳能光发电中,相同条件下,采纳自动跟踪发电设备要比固定发电设备的发电量提高 35%,因此在太阳能利用中,进行跟踪是十分必要的[1]。本文提出一种新型的基于单片机的太阳光自动跟踪系统设计方案,该系统不但能自动根据太阳光方向来调整太阳能电池板朝向,结构简单、成本低,而且在跟踪过程中能自动记忆和更正不同时间的坐标位置,不必人工干预,特别适合天气变化比较复杂和无人值守的情况,有效地提高了太阳能的利用率,有较好的推广应用价值。11 自动跟踪系统的组成和结构111 组成。自动跟踪系统由光电检测电路,双轴机械跟踪定位系统,时钟电路,单片机控制系统等几部分组成。11111 光电检测电路太阳的方位随着观测位置和观测时间的不同而不同,因此,欲跟踪太阳就必须先对太阳进行检测定位。图 1 是太阳光电定位装置中光电检测电路的俯视简图,共由 9 个光电三极管组成。正中央 1 个,旁边 8 个围成一圈。将此检测板用一不透光的下方开口的圆柱体盖住,圆柱体的直径略大于图中的外圆。圆柱体的上方中央开...
