基桩高应变法检测方案

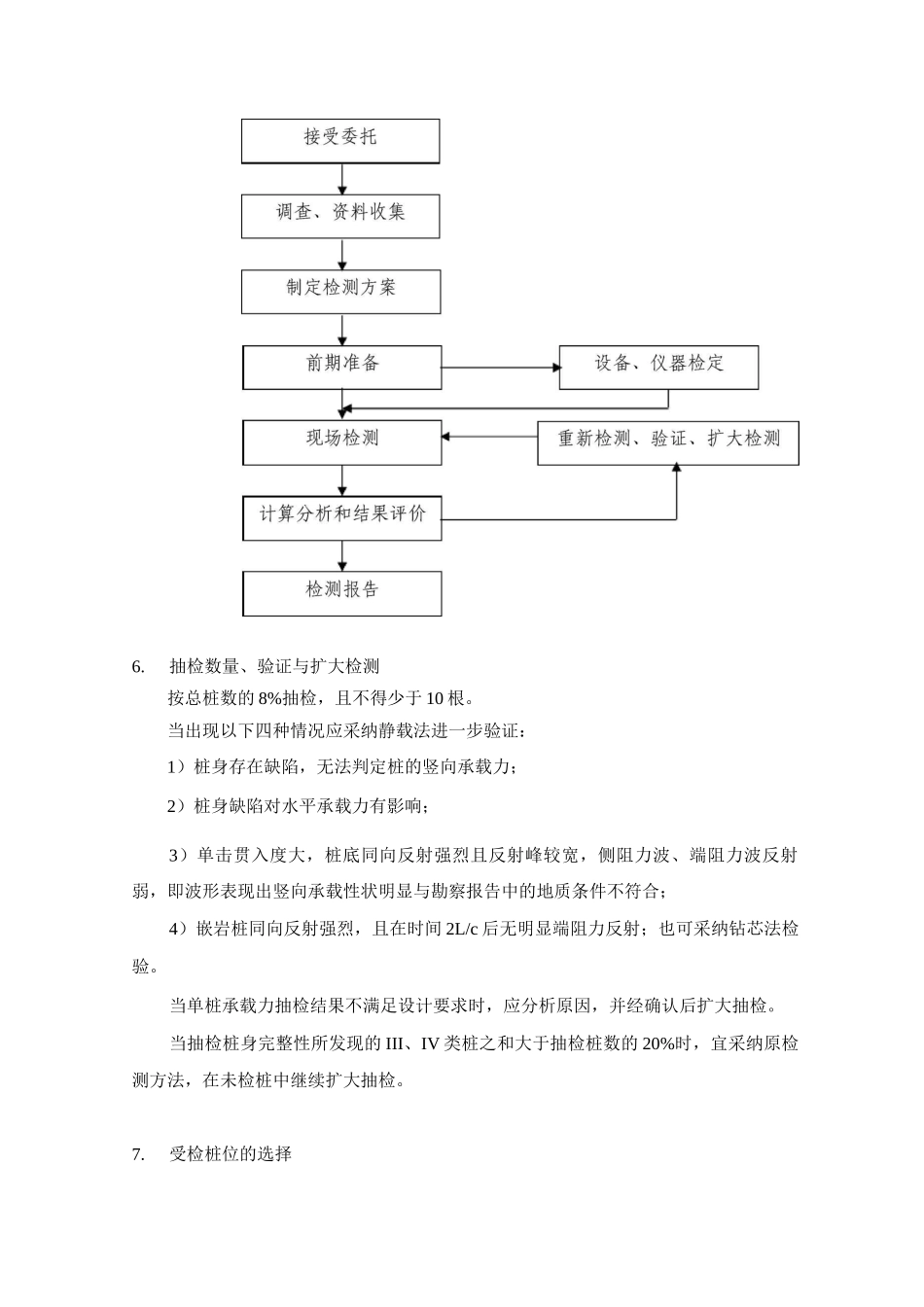

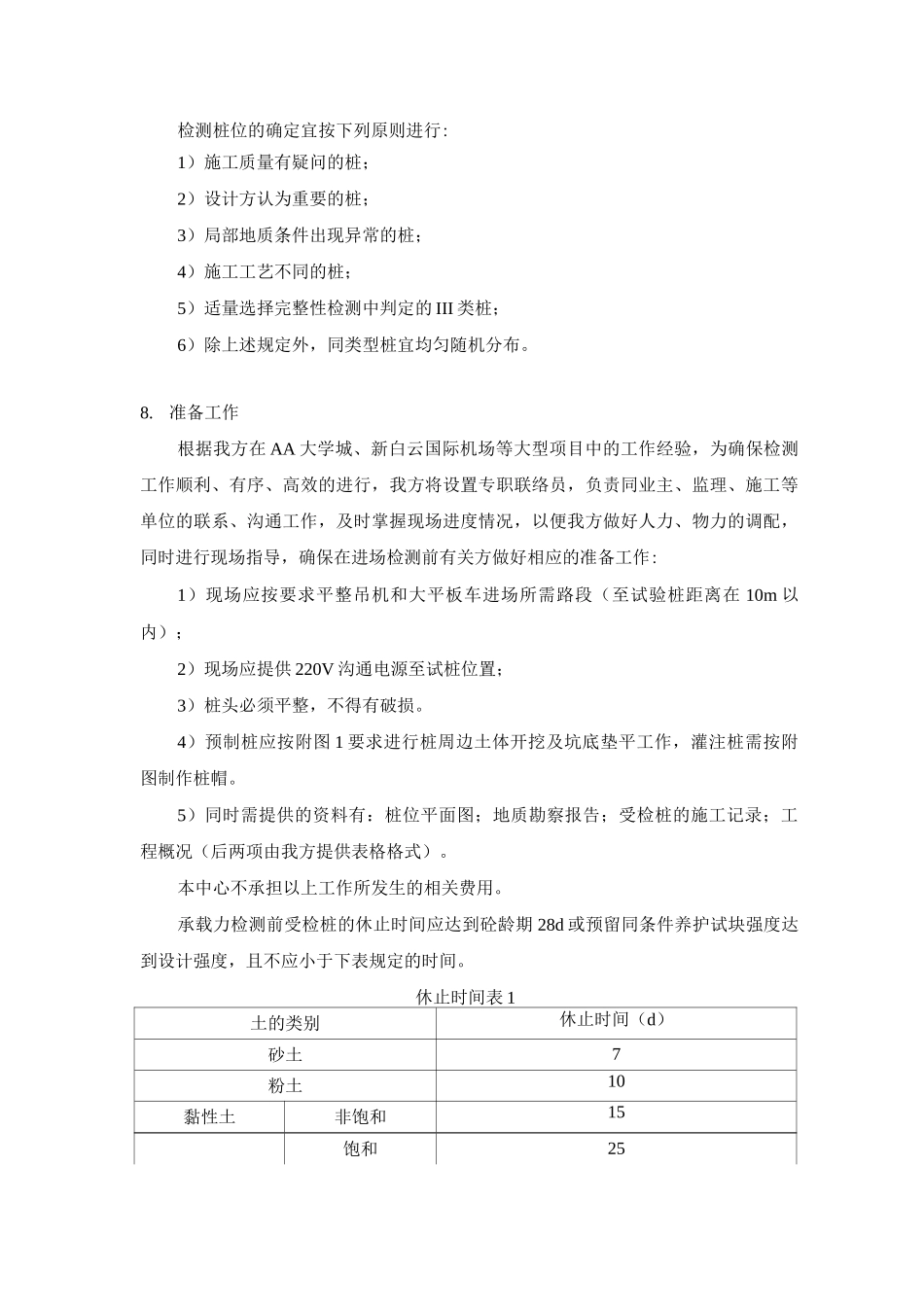

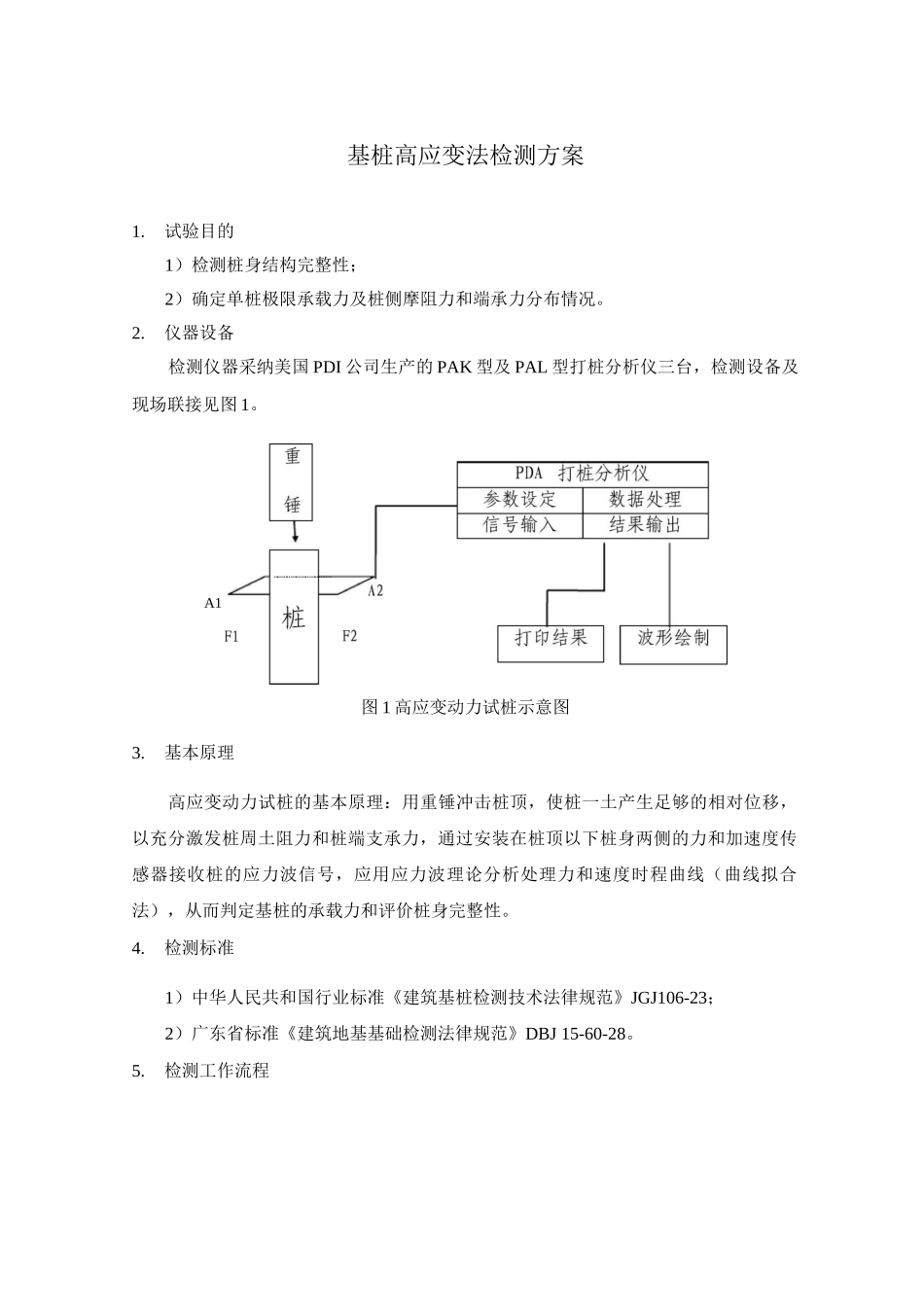

基桩高应变法检测方案1.试验目的1）检测桩身结构完整性；2）确定单桩极限承载力及桩侧摩阻力和端承力分布情况。2.仪器设备检测仪器采纳美国 PDI 公司生产的 PAK 型及 PAL 型打桩分析仪三台，检测设备及现场联接见图 1。图 1 高应变动力试桩示意图3.基本原理高应变动力试桩的基本原理：用重锤冲击桩顶，使桩一土产生足够的相对位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时程曲线（曲线拟合法），从而判定基桩的承载力和评价桩身完整性。4.检测标准1）中华人民共和国行业标准《建筑基桩检测技术法律规范》JGJ106-23；2）广东省标准《建筑地基基础检测法律规范》DBJ 15-60-28。5.检测工作流程A16.抽检数量、验证与扩大检测按总桩数的 8%抽检，且不得少于 10 根。当出现以下四种情况应采纳静载法进一步验证：1）桩身存在缺陷，无法判定桩的竖向承载力；2）桩身缺陷对水平承载力有影响；3）单击贯入度大，桩底同向反射强烈且反射峰较宽，侧阻力波、端阻力波反射弱，即波形表现出竖向承载性状明显与勘察报告中的地质条件不符合；4）嵌岩桩同向反射强烈，且在时间 2L/c 后无明显端阻力反射；也可采纳钻芯法检验。当单桩承载力抽检结果不满足设计要求时，应分析原因，并经确认后扩大抽检。当抽检桩身完整性所发现的 III、IV 类桩之和大于抽检桩数的 20%时，宜采纳原检测方法，在未检桩中继续扩大抽检。7.受检桩位的选择检测桩位的确定宜按下列原则进行:1）施工质量有疑问的桩；2）设计方认为重要的桩；3）局部地质条件出现异常的桩；4）施工工艺不同的桩；5）适量选择完整性检测中判定的 III 类桩；6）除上述规定外，同类型桩宜均匀随机分布。8.准备工作根据我方在 AA 大学城、新白云国际机场等大型项目中的工作经验，为确保检测工作顺利、有序、高效的进行，我方将设置专职联络员，负责同业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作:1）现场应按要求平整吊机和大平板车进场所需路段（至试验桩距离在 10m 以内）；2）现场应提供 220V 沟通电源至试桩位置；3）桩头必须平整，不得有破损。4）预制桩应按附图 1 要求进行桩周边土体开挖及坑底垫平工作，灌注桩需按附图制作桩帽。5）同时需提供的资料有：桩位平面...
