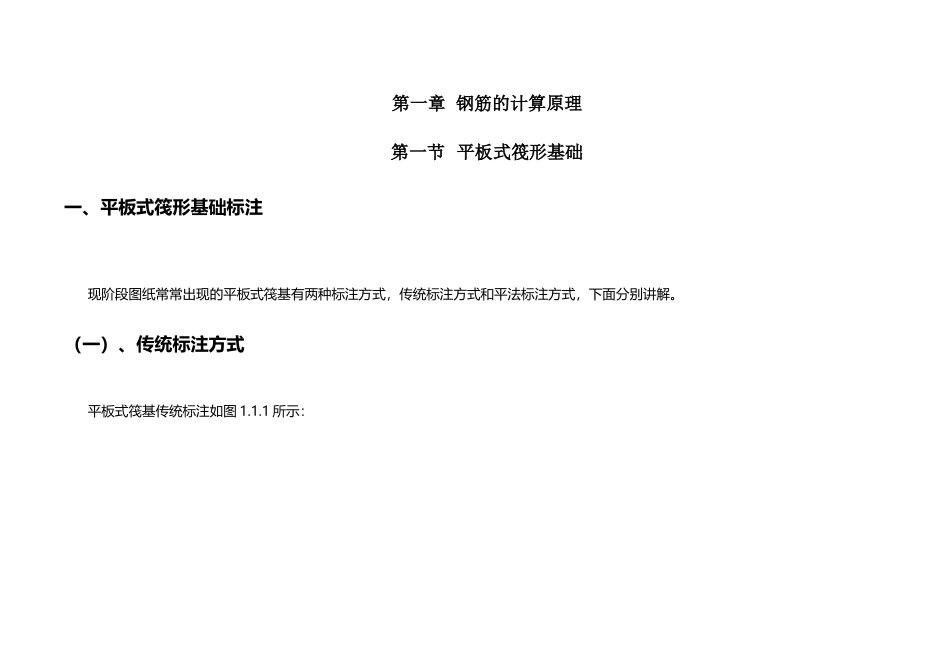

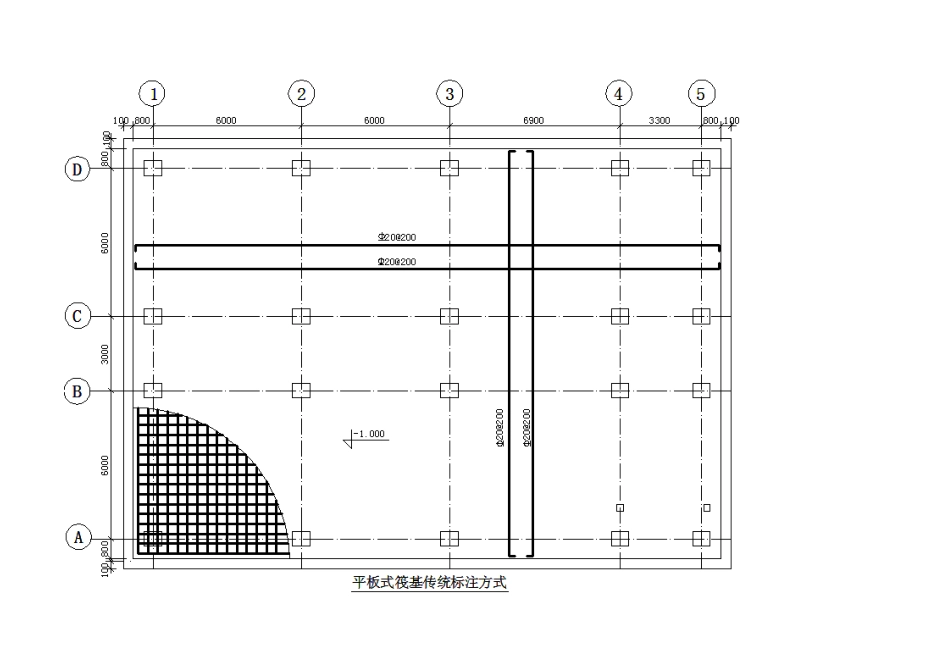

基础钢筋配筋原理(34 页)Good is good, but better carries it.精益求精，善益求善。第一章 钢筋的计算原理第一节 平板式筏形基础一、平板式筏形基础标注现阶段图纸常常出现的平板式筏基有两种标注方式，传统标注方式和平法标注方式，下面分别讲解。（一）、传统标注方式平板式筏基传统标注如图 1.1.1 所示：图 1.1.1：（二）、平法标注方式平板式筏基平筏标注如图 1.1.2 所示：图 1.1.2：解释：图中 BPB 表示平板式筏基平板，h 表示平板的厚度，X 表示 x 方向的钢筋，Y 表示 y 方向的钢筋，B 表示底部贯穿纵筋，T 表示顶部贯穿纵筋，4B表示 x 方向有 4 跨，两端均有外伸，3B 表示 y 方向有 3 跨，两端均有外伸。二、平板式筏形基础要计算哪些钢筋平板式筏形基础要计算的钢筋量如图 1.1.3 所示：图 1.1.3：平板式筏基要计算的钢筋类型三、平板式筏形基础钢筋的计算原理（一）、基础端部外伸情况基础端部外伸情况包括底筋、面筋和马凳，下面分别讲解。1、底筋：底筋又分为 x 方向和 y 方向，我们先来讲 x 方向的底筋计算。（1）、x 方向1）、长度计算长度计算分三种情况，无封边构造、u 形封边构造和交错封边构造三种情况，下面分别介绍。a、无封边情况无封边情况构造如图 1.1.4 所示：图 1.1.4根据图 1.1.4 可以推导出平板式筏基无封边构造底筋 x 方向长度计算公式，如表 1.1.1 所示：表 1.1.1：平板式筏基无封边构造底筋 x 方向长度计算公式底筋公式推导过程底筋 x 方向长度＝满基 x 方向外边线长度－底筋侧面保护层厚度×2+弯折长度×2+搭接长度×搭接个数备注满基 x 方向外边线长度底筋侧面保护层厚度弯折长度搭接长度(绑扎)=ξLaE(La)ξ 为搭接搭接长度修整系数，与纵向钢筋搭接接头面积的百分率％有关，取值如下搭接个数1、焊接或机械连接情况下搭接长度按 0 计取2、假如底LxC 侧12d纵向钢筋搭接接头面积的百分率％≤2550100钢筋计算总长（不含搭接）/定值长度（如 8 米一个搭接）＝n筋用的是光圆钢筋，底筋长度应该ξ1.21.41.6n搭接长度=ξLaE(La)底筋 x 方向长度＝Lx－2C 侧+12d×2+ξLaE(La)×n侧面构造纵筋公式推导过程x 方向侧面构造纵筋长度＝满基 x 方向外边线长度+搭接长度－底筋侧面保护层厚度×2+弯勾长度×2满基 x 方向外边线长度底筋侧面保护层厚度弯勾长度（只一级钢筋有）LxC 侧6.25dx 方向侧面构造纵筋长度＝Lx+ξLaE(La)－2C 侧+6.25d×2...
