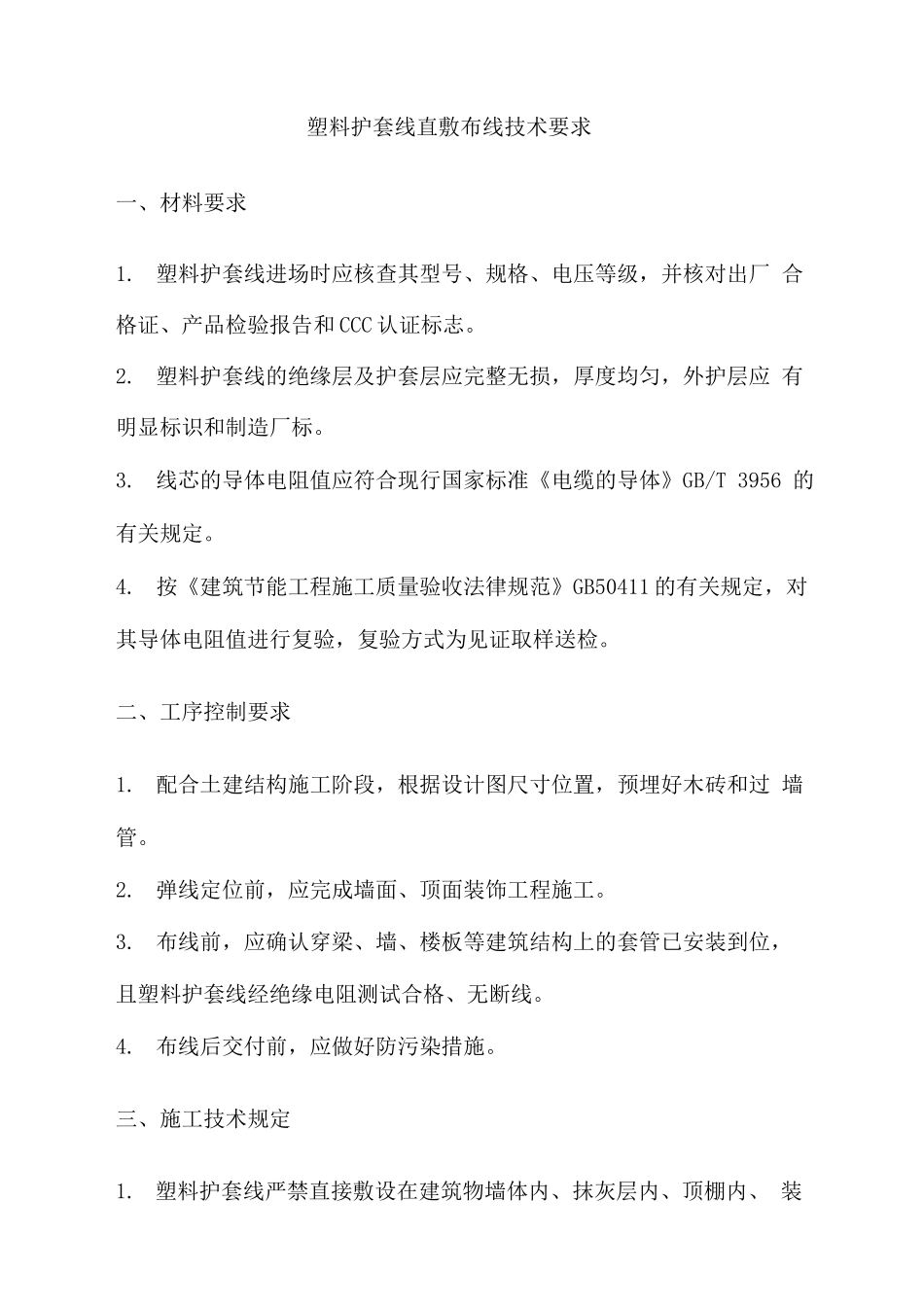

塑料护套线直敷布线技术要求

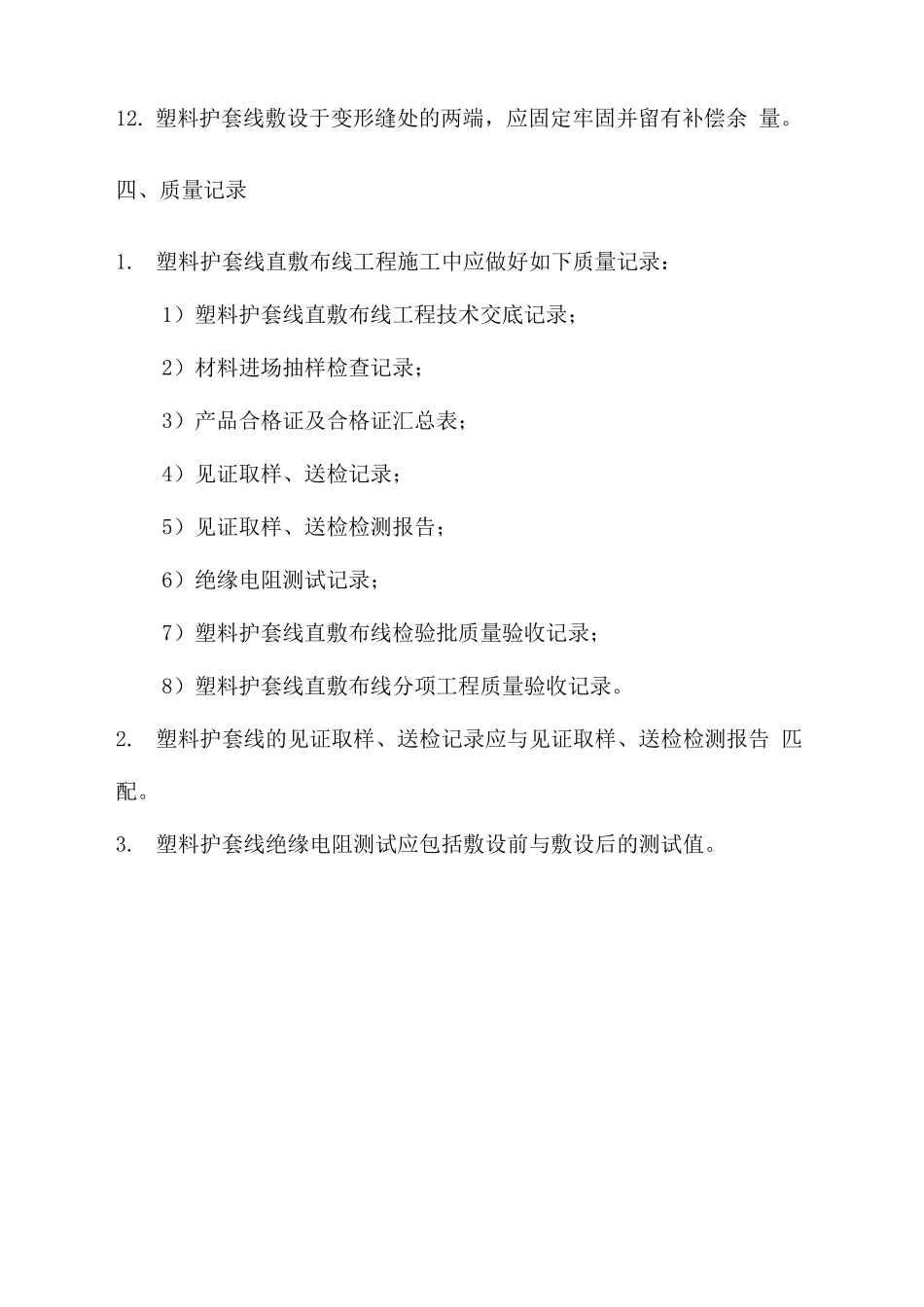

塑料护套线直敷布线技术要求一、材料要求1.塑料护套线进场时应核查其型号、规格、电压等级，并核对出厂 合格证、产品检验报告和 CCC 认证标志。2.塑料护套线的绝缘层及护套层应完整无损，厚度均匀，外护层应 有明显标识和制造厂标。3.线芯的导体电阻值应符合现行国家标准《电缆的导体》GB/T 3956 的有关规定。4.按《建筑节能工程施工质量验收法律规范》GB50411 的有关规定，对 其导体电阻值进行复验，复验方式为见证取样送检。二、工序控制要求1.配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过 墙管。2.弹线定位前，应完成墙面、顶面装饰工程施工。3.布线前，应确认穿梁、墙、楼板等建筑结构上的套管已安装到位， 且塑料护套线经绝缘电阻测试合格、无断线。4.布线后交付前，应做好防污染措施。三、施工技术规定1. 塑料护套线严禁直接敷设在建筑物墙体内、抹灰层内、顶棚内、 装饰面内或保温层内。2.塑料护套线外层护套不得紧贴在发热的管道及其构件上敷设。3.塑料护套线与保护导体或不发热管道等紧贴和交叉处及穿梁、墙、 楼板处等易受机械损伤的部位，应套上中型及以上塑料导管保护。4.塑料护套线在室内沿建筑物表面水平敷设高度距地面不应小于 2.5m；垂直敷设时距地面高度 1.8m 以下的部分应实行保护措施。5.塑料护套线应采纳线卡固定，固定点间距应均匀，固定点间距宜 为 150mm 2mm 。6.当塑料护套线侧弯或平弯时，其弯曲处护套和导线绝缘层均应完 整无损伤，侧弯和平弯弯曲半径应分别不小于护套线宽度和厚度的 3 倍。7.塑料护套线线路应顺直、不松弛、不应出现扭绞、死弯、绝缘层 破坏、护套断裂等现象。8.多根塑料护套线平行敷设应平整紧贴，分支和弯头处应整齐，弯 曲半径应一致；不能紧挨在一起时，其间距应一致。9.塑料护套线在终端、转弯和进入盒（箱）、设备或器具等处，均应 装设线卡固定，线卡距终端、转弯中点、盒（箱）、设备或器具边缘的 距离宜为 50mm ~ 1mm。10.塑料护套线进入盒（箱）或与设备、器具连接时，其护套层应进 入盒（箱）或设备、器具内，护套层与盒（箱）入处应密封。11.塑料护套线的接头应设在明装盒（箱）或器具内，多尘场所应采 用IP5X 等级的密闭式盒（箱），潮湿场所应采纳 IPX5 等级的密闭式盒（箱），盒（箱）的配件应齐全，固定应可靠。12. 塑料护套线敷设于变形缝处的两端，应固定牢固并留有补偿余 量。四、质量记录1.塑料护套线直敷布线工程施工中应做...
