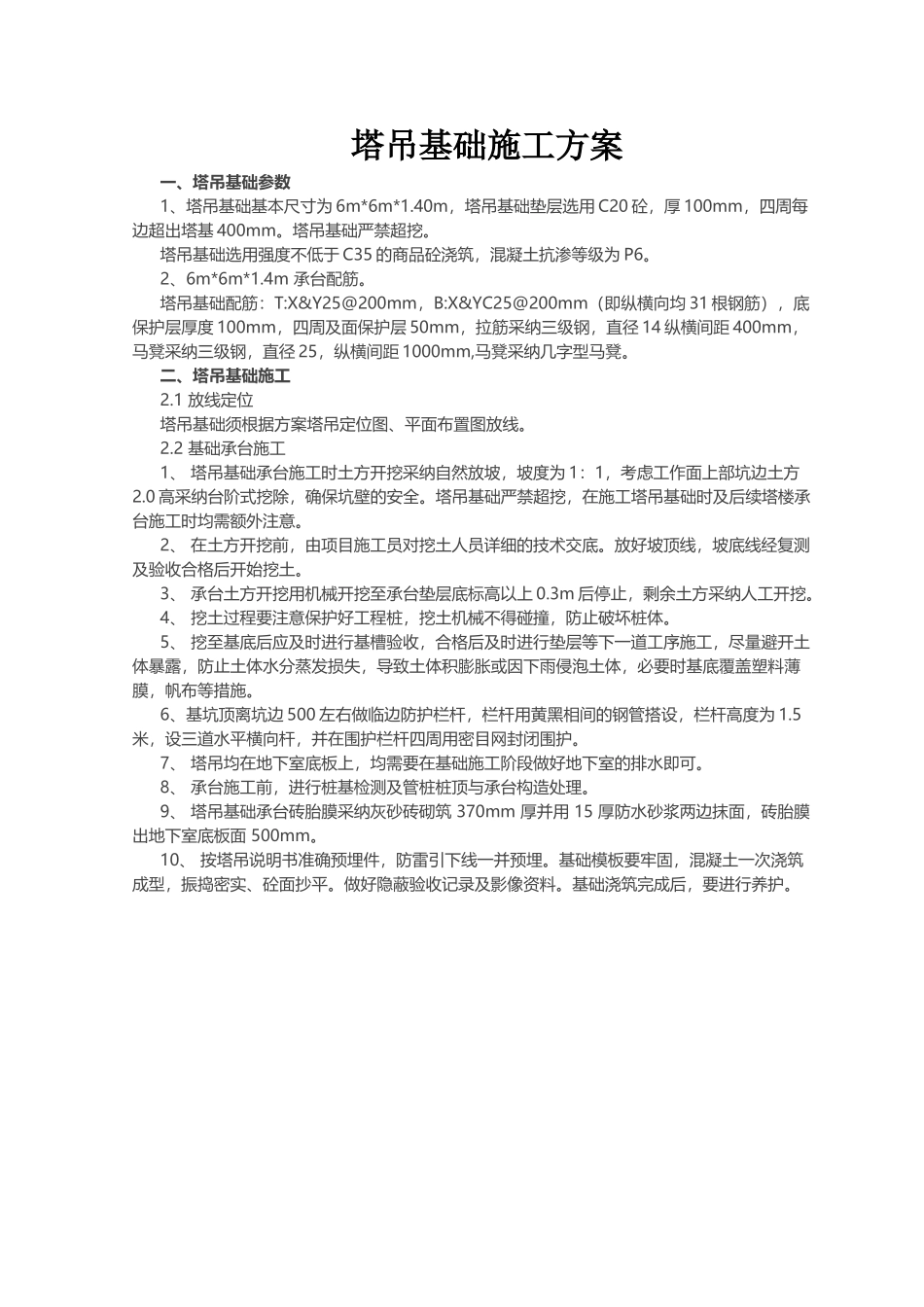

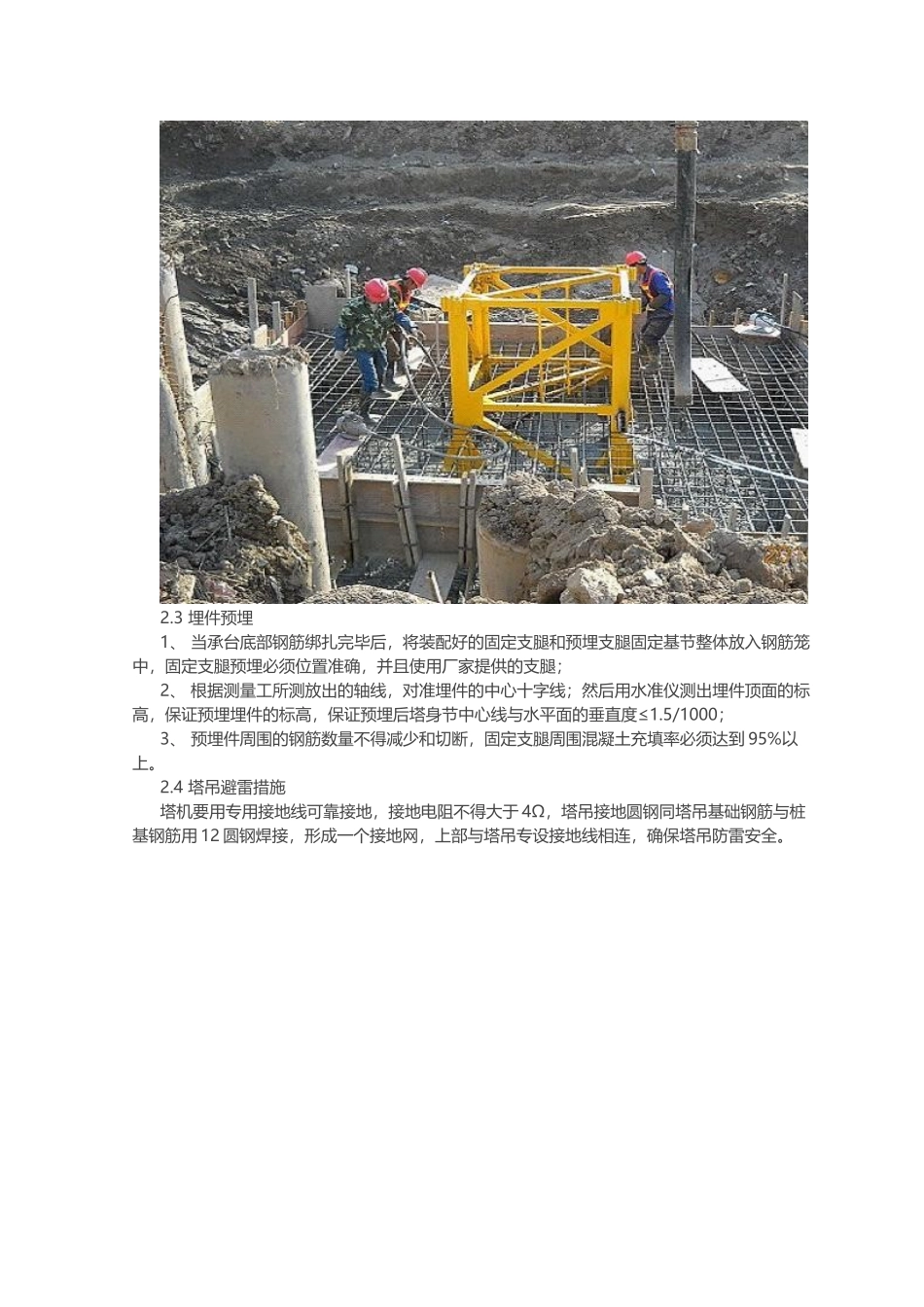

塔吊基础施工方案83927(6 页)Good is good, but better carries it.精益求精，善益求善。塔吊基础施工方案一、塔吊基础参数1、塔吊基础基本尺寸为 6m*6m*1.40m，塔吊基础垫层选用 C20 砼，厚 100mm，四周每边超出塔基 400mm。塔吊基础严禁超挖。塔吊基础选用强度不低于 C35 的商品砼浇筑，混凝土抗渗等级为 P6。2、6m*6m*1.4m 承台配筋。塔吊基础配筋：T:X&Y25@200mm，B:X&YC25@200mm（即纵横向均 31 根钢筋），底保护层厚度 100mm，四周及面保护层 50mm，拉筋采纳三级钢，直径 14 纵横间距 400mm，马凳采纳三级钢，直径 25，纵横间距 1000mm,马凳采纳几字型马凳。二、塔吊基础施工2.1 放线定位塔吊基础须根据方案塔吊定位图、平面布置图放线。2.2 基础承台施工1、 塔吊基础承台施工时土方开挖采纳自然放坡，坡度为 1：1，考虑工作面上部坑边土方2.0 高采纳台阶式挖除，确保坑壁的安全。塔吊基础严禁超挖，在施工塔吊基础时及后续塔楼承台施工时均需额外注意。2、 在土方开挖前，由项目施工员对挖土人员详细的技术交底。放好坡顶线，坡底线经复测及验收合格后开始挖土。3、 承台土方开挖用机械开挖至承台垫层底标高以上 0.3m 后停止，剩余土方采纳人工开挖。4、 挖土过程要注意保护好工程桩，挖土机械不得碰撞，防止破坏桩体。5、 挖至基底后应及时进行基槽验收，合格后及时进行垫层等下一道工序施工，尽量避开土体暴露，防止土体水分蒸发损失，导致土体积膨胀或因下雨侵泡土体，必要时基底覆盖塑料薄膜，帆布等措施。6、基坑顶离坑边 500 左右做临边防护栏杆，栏杆用黄黑相间的钢管搭设，栏杆高度为 1.5米，设三道水平横向杆，并在围护栏杆四周用密目网封闭围护。7、 塔吊均在地下室底板上，均需要在基础施工阶段做好地下室的排水即可。8、 承台施工前，进行桩基检测及管桩桩顶与承台构造处理。9、 塔吊基础承台砖胎膜采纳灰砂砖砌筑 370mm 厚并用 15 厚防水砂浆两边抹面，砖胎膜出地下室底板面 500mm。10、 按塔吊说明书准确预埋件，防雷引下线一并预埋。基础模板要牢固，混凝土一次浇筑成型，振捣密实、砼面抄平。做好隐蔽验收记录及影像资料。基础浇筑完成后，要进行养护。2.3 埋件预埋1、 当承台底部钢筋绑扎完毕后，将装配好的固定支腿和预埋支腿固定基节整体放入钢筋笼中，固定支腿预埋必须位置准确，并且使用厂家提供的支腿；2、 根据测量工所测放出的轴线，对准埋件的中心十字线；然...
