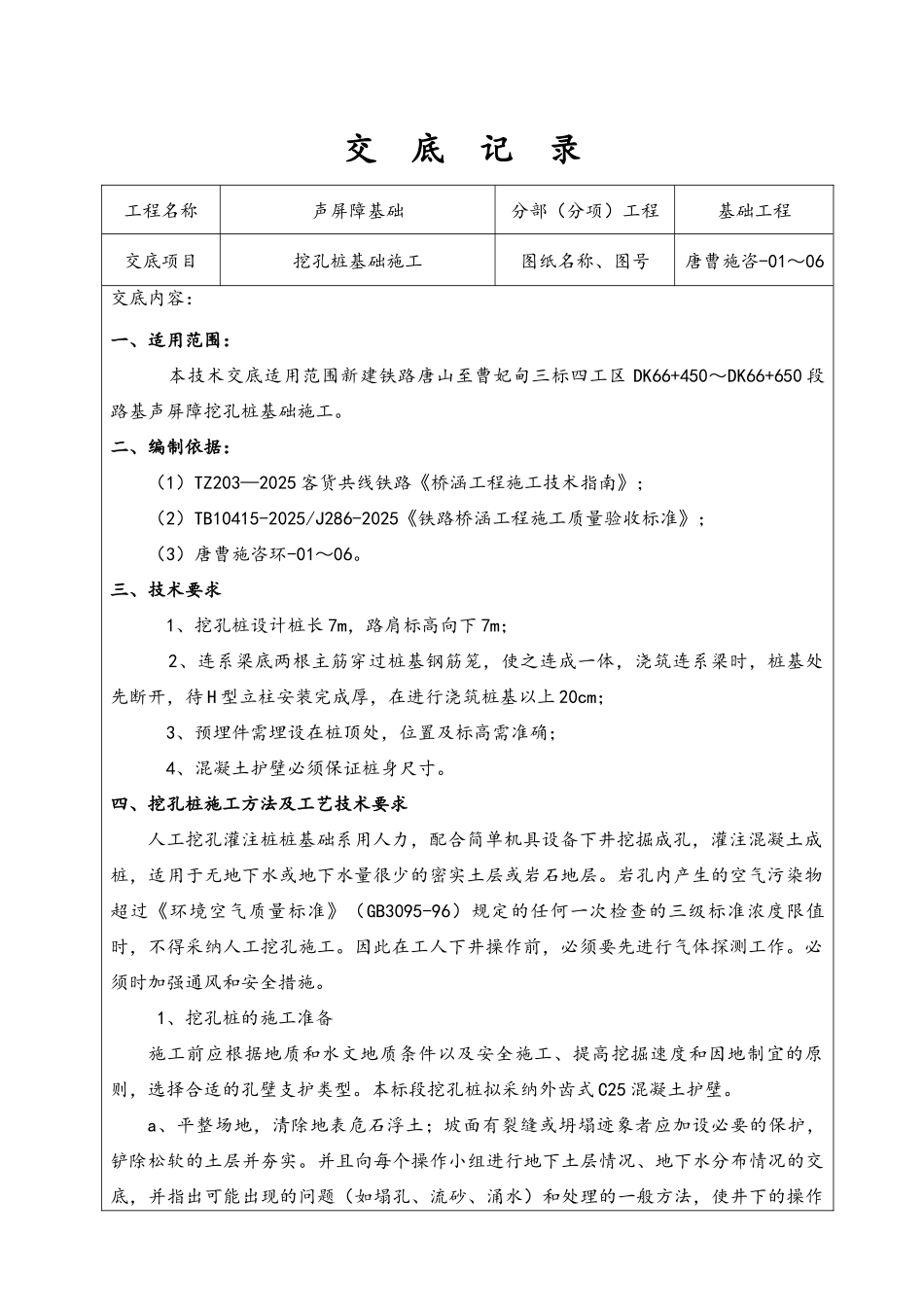

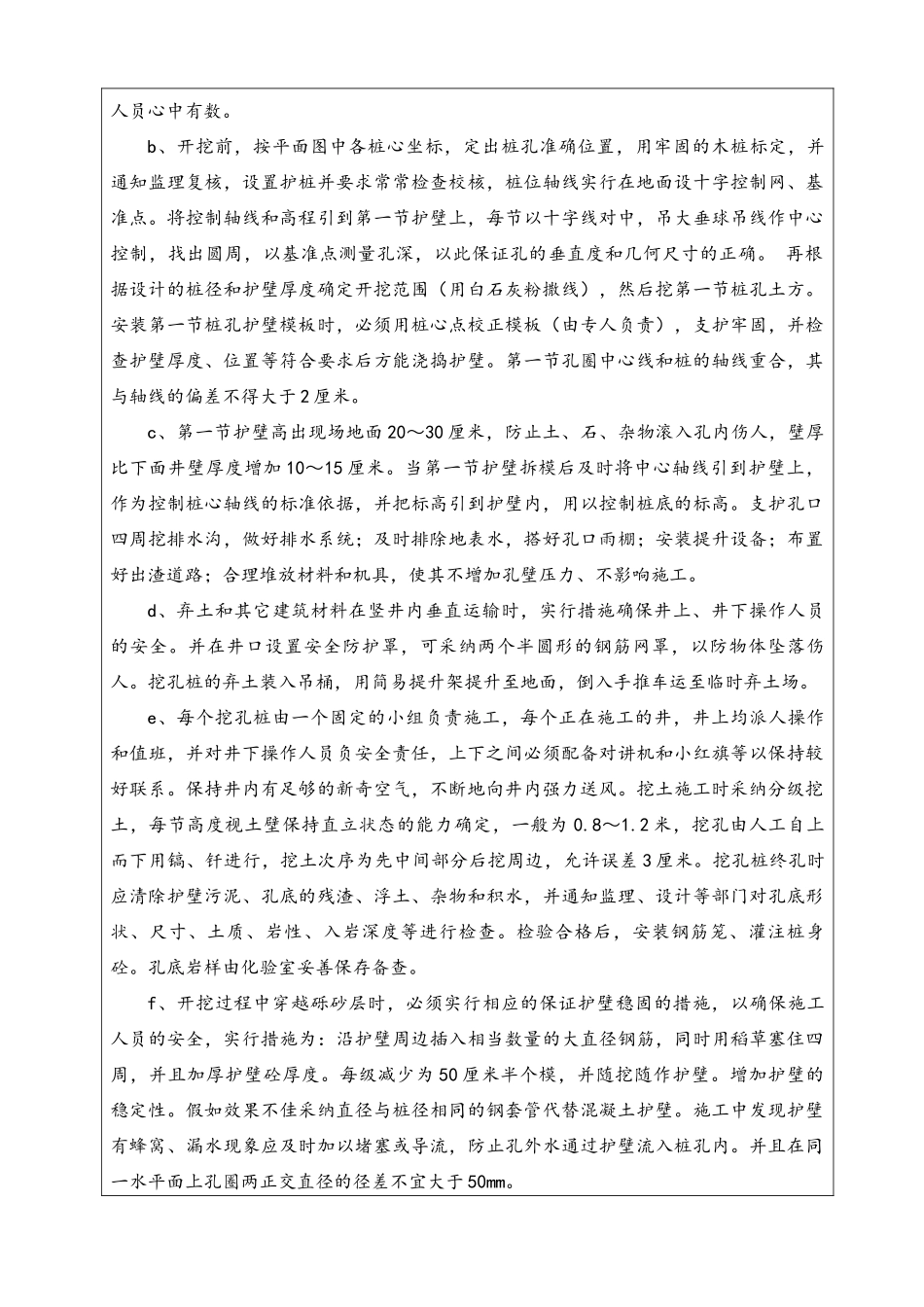

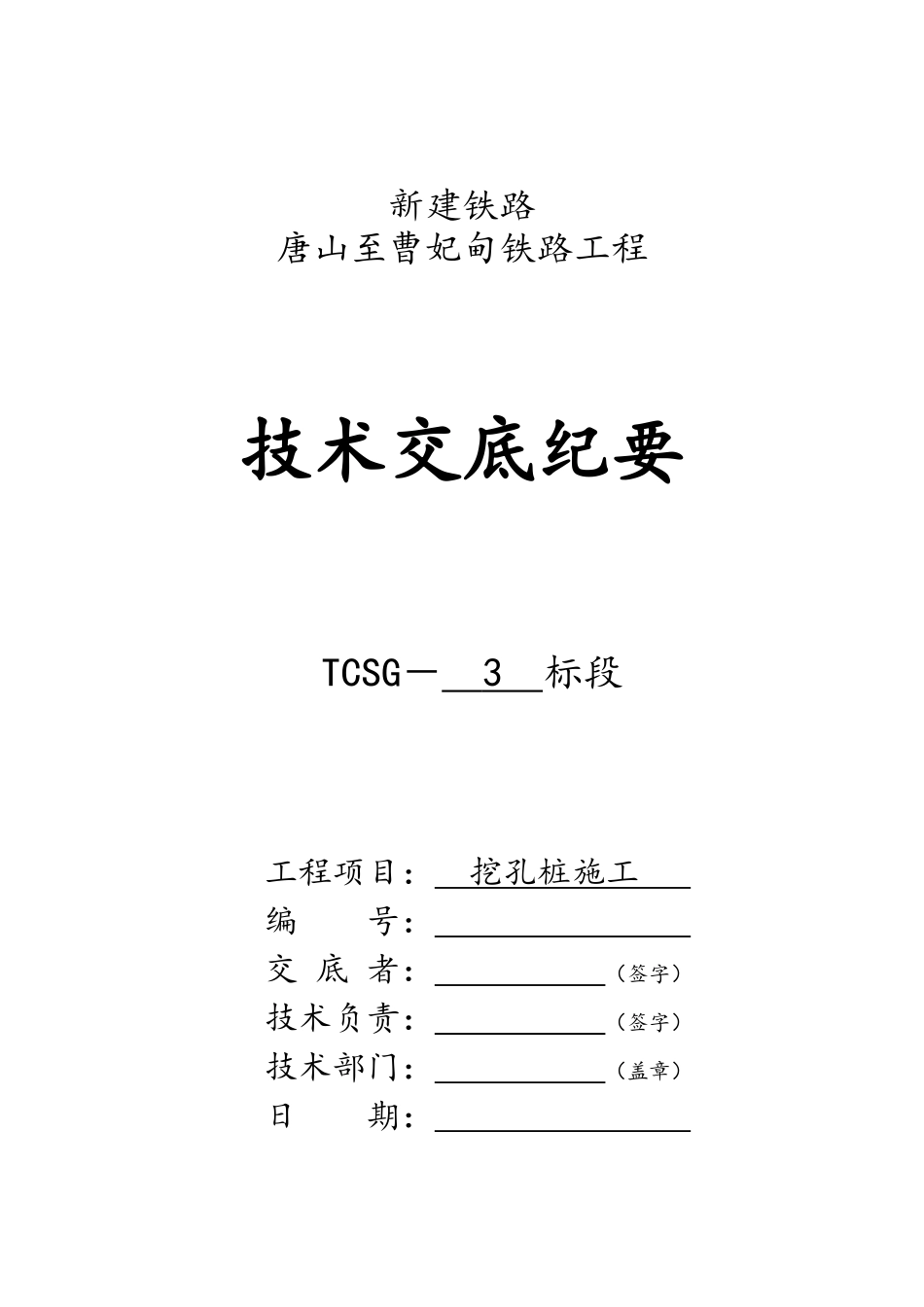

新建铁路唐山至曹妃甸铁路工程技术交底纪要 TCSG－ 3 标段工程项目： 挖孔桩施工 编 号： 交 底 者： （签字）技术负责： （签字）技术部门： （盖章）日 期： 交 底 记 录 工程名称声屏障基础分部（分项）工程基础工程交底项目挖孔桩基础施工图纸名称、图号唐曹施咨-01～06交底内容：一、适用范围： 本技术交底适用范围新建铁路唐山至曹妃甸三标四工区 DK66+450～DK66+650 段路基声屏障挖孔桩基础施工。二、编制依据：（1）TZ203—2025 客货共线铁路《桥涵工程施工技术指南》；（2）TB10415-2025/J286-2025《铁路桥涵工程施工质量验收标准》；（3）唐曹施咨环-01～06。三、技术要求 1、挖孔桩设计桩长 7m，路肩标高向下 7m； 2、连系梁底两根主筋穿过桩基钢筋笼，使之连成一体，浇筑连系梁时，桩基处先断开，待 H 型立柱安装完成厚，在进行浇筑桩基以上 20cm； 3、预埋件需埋设在桩顶处，位置及标高需准确； 4、混凝土护壁必须保证桩身尺寸。四、挖孔桩施工方法及工艺技术要求人工挖孔灌注桩桩基础系用人力，配合简单机具设备下井挖掘成孔，灌注混凝土成桩，适用于无地下水或地下水量很少的密实土层或岩石地层。岩孔内产生的空气污染物超过《环境空气质量标准》（GB3095-96）规定的任何一次检查的三级标准浓度限值时，不得采纳人工挖孔施工。因此在工人下井操作前，必须要先进行气体探测工作。必须时加强通风和安全措施。 1、挖孔桩的施工准备施工前应根据地质和水文地质条件以及安全施工、提高挖掘速度和因地制宜的原则，选择合适的孔壁支护类型。本标段挖孔桩拟采纳外齿式 C25 混凝土护壁。a、平整场地，清除地表危石浮土；坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实。并且向每个操作小组进行地下土层情况、地下水分布情况的交底，并指出可能出现的问题（如塌孔、流砂、涌水）和处理的一般方法，使井下的操作人员心中有数。b、开挖前，按平面图中各桩心坐标，定出桩孔准确位置，用牢固的木桩标定，并通知监理复核，设置护桩并要求常常检查校核，桩位轴线实行在地面设十字控制网、基准点。将控制轴线和高程引到第一节护壁上，每节以十字线对中，吊大垂球吊线作中心控制，找出圆周，以基准点测量孔深，以此保证孔的垂直度和几何尺寸的正确。 再根据设计的桩径和护壁厚度确定开挖范围（用白石灰粉撒线），然后挖第一节桩孔土方。安装第一节桩孔护壁模板时，必须用桩心点校正模板（由专人负...
