外墙双排钢管脚手架工程施工组织设计方案

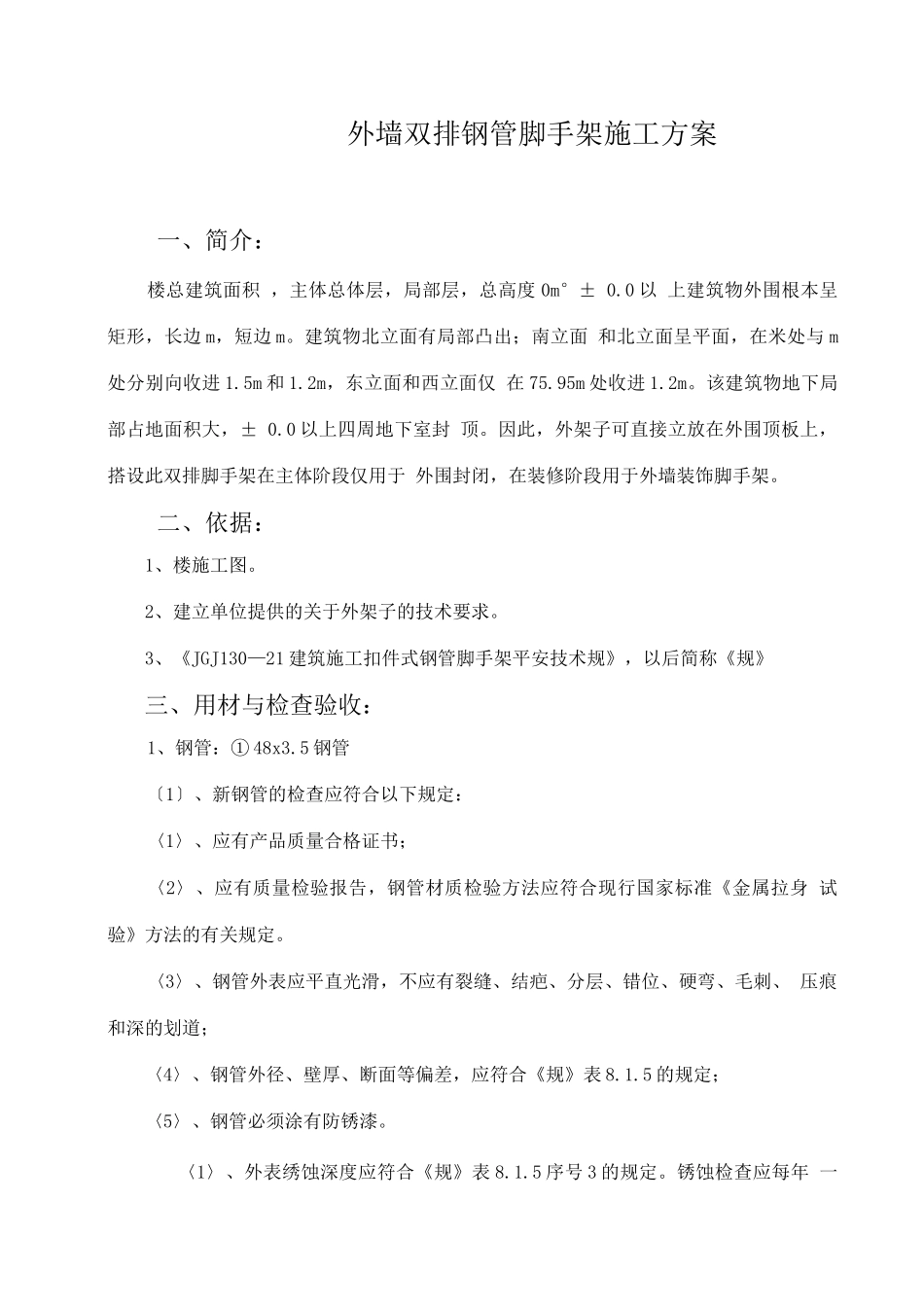

外墙双排钢管脚手架施工方案一、简介：楼总建筑面积 ，主体总体层，局部层，总高度 0m°± 0.0 以 上建筑物外围根本呈矩形，长边 m，短边 m。建筑物北立面有局部凸出；南立面 和北立面呈平面，在米处与 m处分别向收进 1.5m 和 1.2m，东立面和西立面仅 在 75.95m 处收进 1.2m。该建筑物地下局部占地面积大，± 0.0 以上四周地下室封 顶。因此，外架子可直接立放在外围顶板上，搭设此双排脚手架在主体阶段仅用于 外围封闭，在装修阶段用于外墙装饰脚手架。二、依据：1、楼施工图。2、建立单位提供的关于外架子的技术要求。3、《JGJ130—21 建筑施工扣件式钢管脚手架平安技术规》，以后简称《规》三、用材与检查验收：1、钢管：① 48x3.5 钢管〔1〕、新钢管的检查应符合以下规定：〈1〉、应有产品质量合格证书；〈2〉、应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉身 试验》方法的有关规定。〈3〉、钢管外表应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、 压痕和深的划道；〈4〉、钢管外径、壁厚、断面等偏差，应符合《规》表 8.1.5 的规定；〈5〉、钢管必须涂有防锈漆。〈1〉、外表绣蚀深度应符合《规》表 8.1.5 序号 3 的规定。锈蚀检查应每年 一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截 断取样检查；当锈蚀深度超过规定值时不得使用；〈2〉、钢管弯曲变形应符合《规》表 8.1.5 序号 4 的规定。2、扣件：直角扣件、旋转扣件、对接扣件检查验收必须符合以下规定：〔1〕、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。 当对扣件质量有疑心时，应按现行国家标准《钢管脚手架扣件》〔GB15831〕的规 定抽样检测；〔2〕、扣件使用前应进展质量检查，有裂缝、变形的严禁使用，出现滑丝的 螺栓必须更换；〔3〕、新、旧扣件均应进展防锈处理。3、脚手板：钢脚手板、竹笆子脚手板检查验收必须符合以下规定：〔1〕、新脚手板应有产品质量合格证；〔2〕、尺寸偏差应符合《规》表 8.1.5 序号 5 的规定，且不得有裂纹、开焊与 硬弯；〔3〕、新、旧脚手板均应涂防锈漆；〔4〕、竹笆脚手板的材料应符合《规》第 3.3.4 条规定。四、设计根本要求：1、总体思路：沿建筑物外围搭设双排钢管脚手架，最下层架体座落在-1.0m 处地下室顶板上， 北侧局部凸出局部在五层屋面上开场搭设，和下部架子别离，下部架子搭设高度为 22.6m。在此高...
