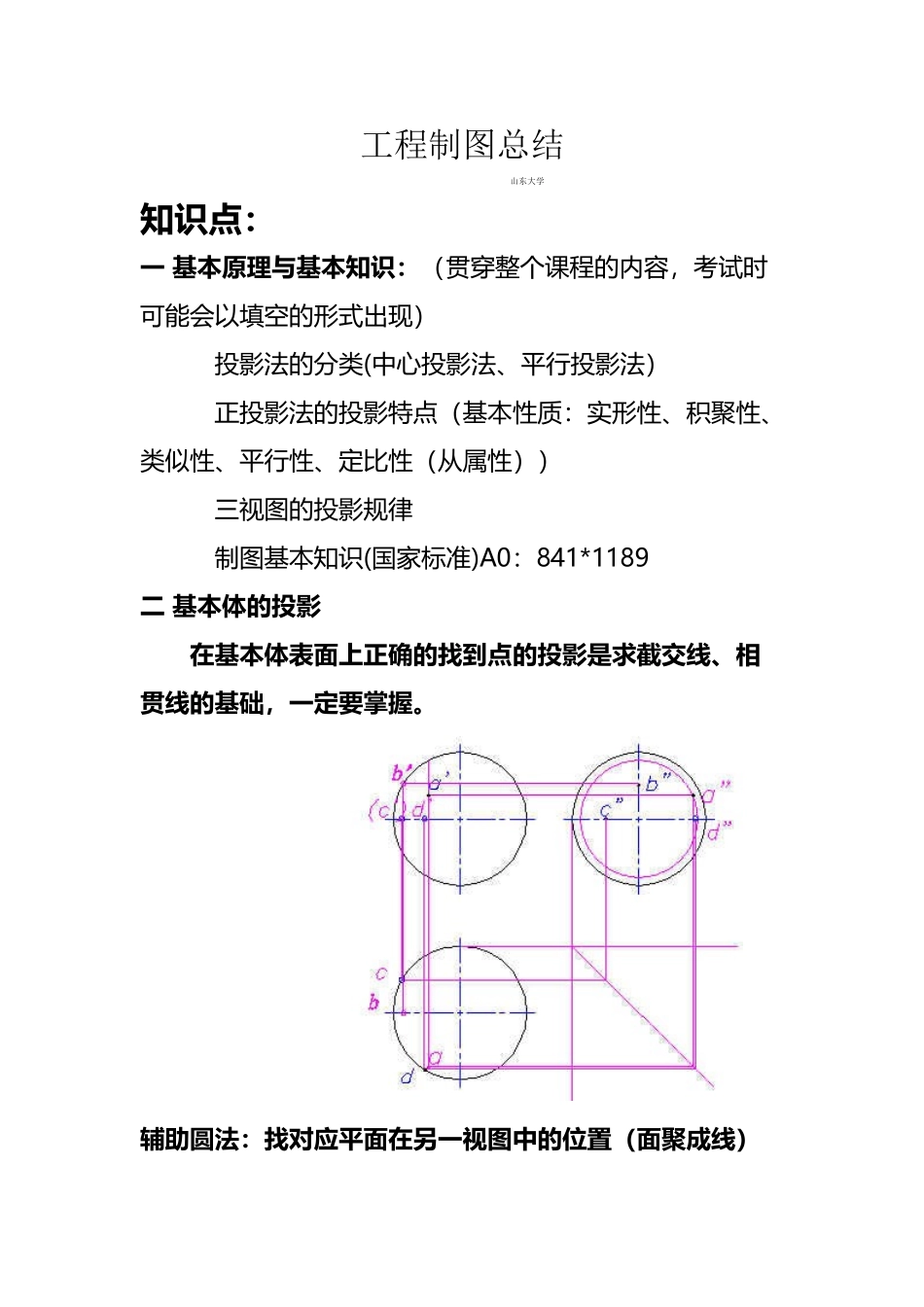

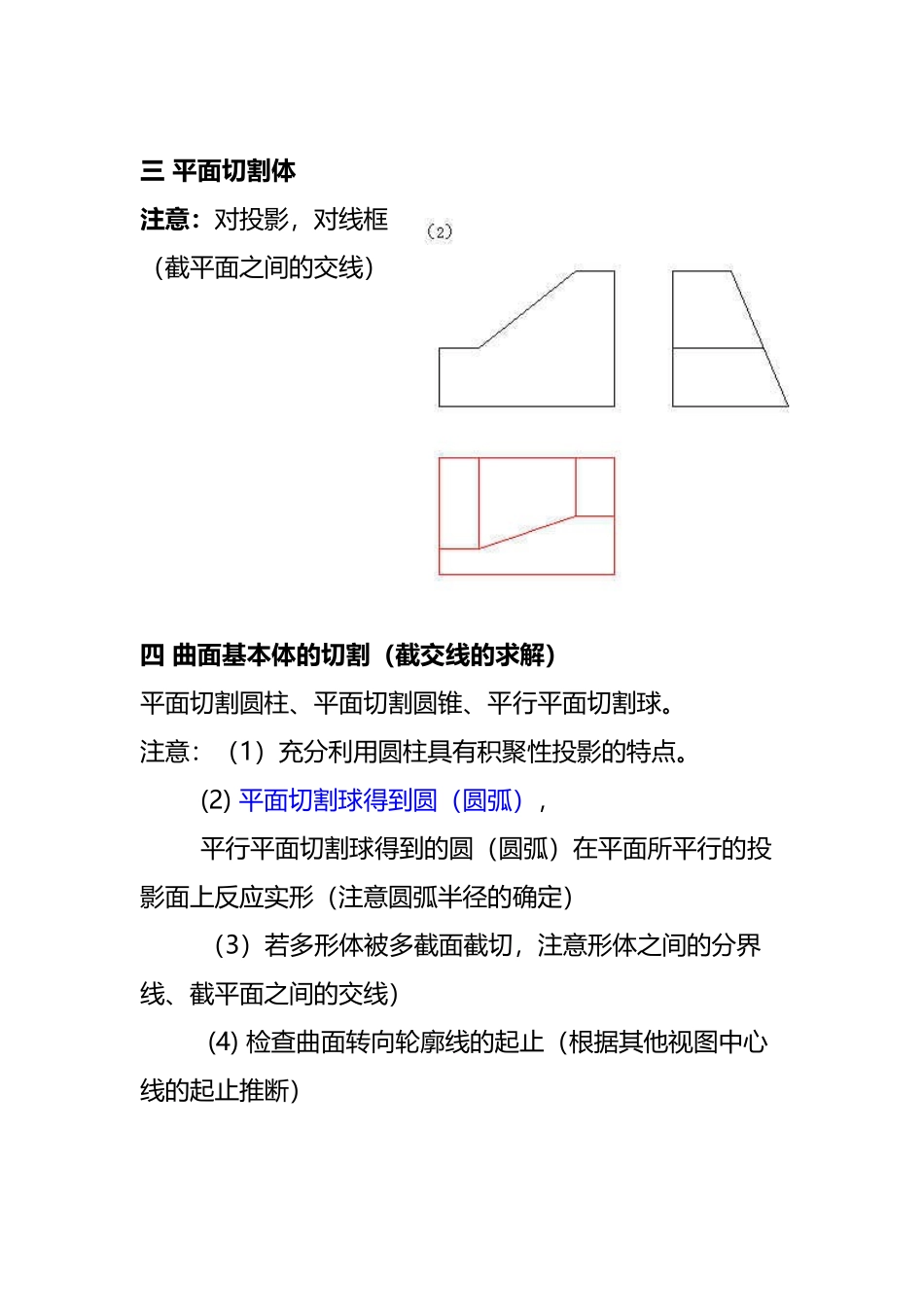

大一上期末考工图总结(9页)Good is good, but better carries it.精益求精，善益求善。工程制图总结 山东大学知识点：一 基本原理与基本知识：（贯穿整个课程的内容，考试时可能会以填空的形式出现）投影法的分类(中心投影法、平行投影法）正投影法的投影特点（基本性质：实形性、积聚性、类似性、平行性、定比性（从属性））三视图的投影规律制图基本知识(国家标准)A0：841*1189二 基本体的投影在基本体表面上正确的找到点的投影是求截交线、相贯线的基础，一定要掌握。辅助圆法：找对应平面在另一视图中的位置（面聚成线）三 平面切割体注意：对投影，对线框（截平面之间的交线）四 曲面基本体的切割（截交线的求解）平面切割圆柱、平面切割圆锥、平行平面切割球。注意：（1）充分利用圆柱具有积聚性投影的特点。(2) 平面切割球得到圆（圆弧），平行平面切割球得到的圆（圆弧）在平面所平行的投影面上反应实形（注意圆弧半径的确定）（3）若多形体被多截面截切，注意形体之间的分界线、截平面之间的交线） (4) 检查曲面转向轮廓线的起止（根据其他视图中心线的起止推断）五 曲面体相交（相贯线的求解）柱－柱相交、柱－锥相交、柱（锥）－球相交注意： （1）充分利用圆柱具有积聚性投影的特点。(2) 圆柱内表面相交。（3）若遇到特别情况(如两等径圆柱相交，直接画直线，不需求点) 六 组合体的三视图 读组合体三视图（补视图或交线） 组合体三视图的尺寸标注（尺寸标注要正确、完整、清楚。）七 机件的常用表达方法（掌握每种表达方法的画法、标注）1、 视图：(1)基本视图、辅助视图（向视图、斜视图、局部视图）2、 剖视图：(1) 全剖视图、半剖视图、局部剖视图 (2) 剖切面的选择（单一剖切面、几个平行的剖切平面、两个相交的剖切平面、组合的剖切平面）(3)剖视图的规定画法（肋板纵向剖切不画剖面线、均匀分布的肋板/孔）3、 断面图（1） 移出断面、重合断面（2） 关于移出断面的规定（在某些情况下根据剖视处理）八 螺纹及螺纹连接件（1） 螺纹的基本知识：螺纹的基本参数（牙型、公称直径、线数、导程和螺距、旋向）、标准螺纹、非标准螺纹、特别螺纹（2） 内（通孔、不通孔）、外螺纹的画法（3） 内外螺纹旋和的画法（4） 普通螺纹的标注（5） 螺栓连接、螺柱连接的画法。 九、零件图（零件图的尺寸标注（倒角、键槽等结构的规定）、看零件图）十、粗糙度、公差与配合十一、装配图（基本概念）关于考...
