大学工程制图-考试重点100点

大学工程制图-考试重点100点_第1页
1/9

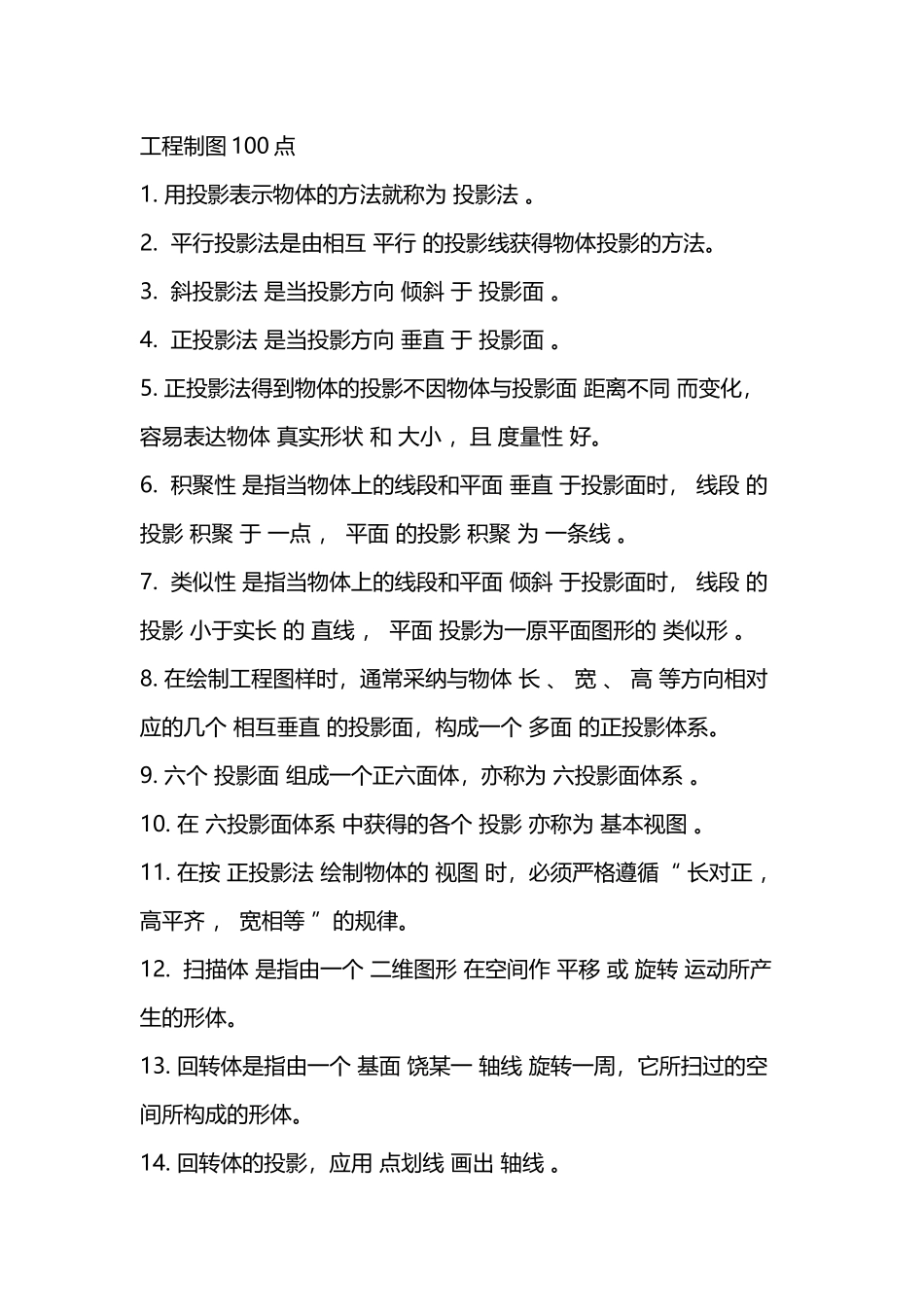

大学工程制图-考试重点100点_第2页
2/9

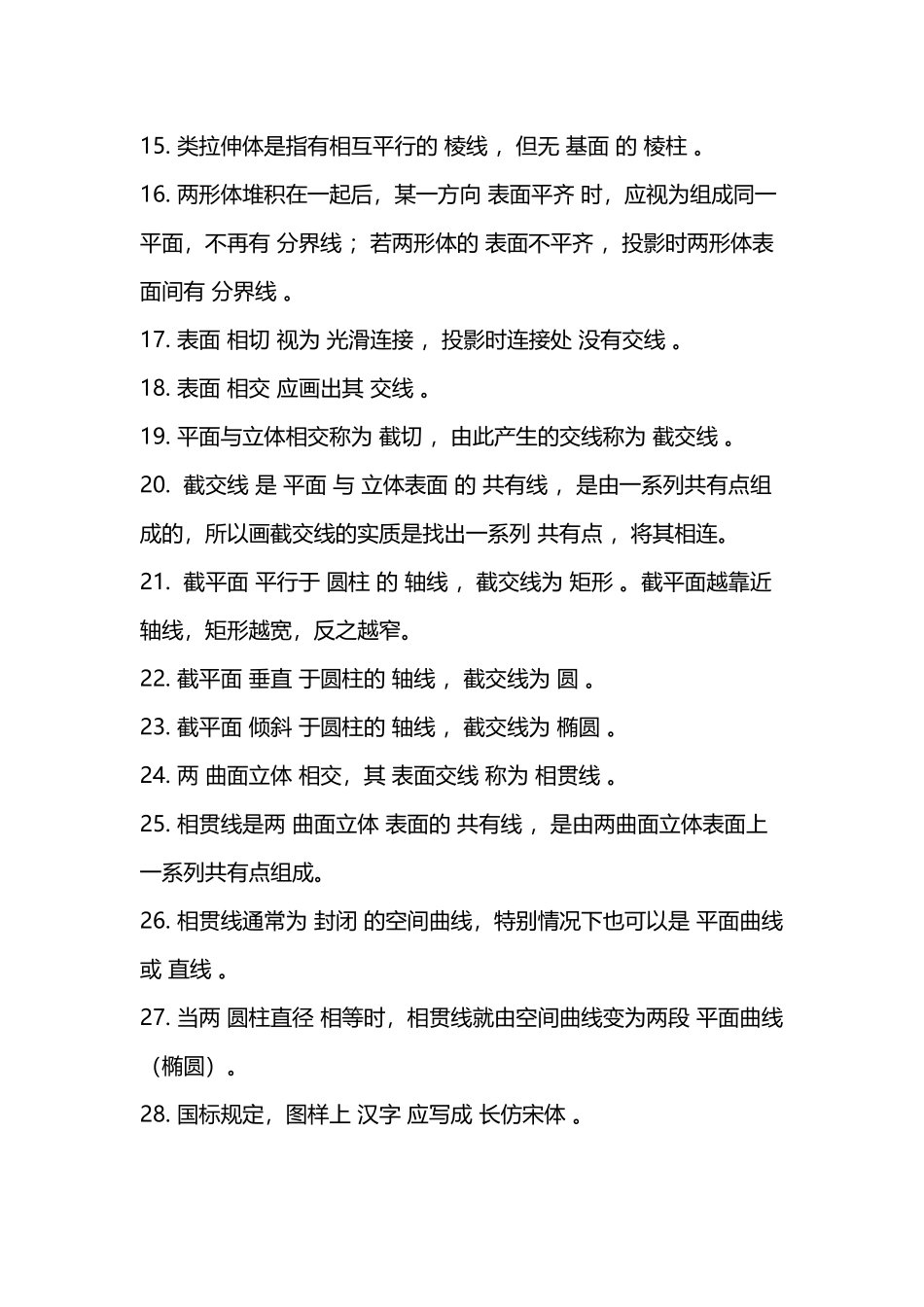

大学工程制图-考试重点100点_第3页
3/9
大学工程制图 考试重点 100点(8 页)Good is good, but better carries it.精益求精,善益求善。工程制图 100 点 1. 用投影表示物体的方法就称为 投影法 。 2. 平行投影法是由相互 平行 的投影线获得物体投影的方法。 3. 斜投影法 是当投影方向 倾斜 于 投影面 。 4. 正投影法 是当投影方向 垂直 于 投影面 。 5. 正投影法得到物体的投影不因物体与投影面 距离不同 而变化,容易表达物体 真实形状 和 大小 ,且 度量性 好。 6. 积聚性 是指当物体上的线段和平面 垂直 于投影面时, 线段 的投影 积聚 于 一点 , 平面 的投影 积聚 为 一条线 。 7. 类似性 是指当物体上的线段和平面 倾斜 于投影面时, 线段 的投影 小于实长 的 直线 , 平面 投影为一原平面图形的 类似形 。 8. 在绘制工程图样时,通常采纳与物体 长 、 宽 、 高 等方向相对应的几个 相互垂直 的投影面,构成一个 多面 的正投影体系。9. 六个 投影面 组成一个正六面体,亦称为 六投影面体系 。 10. 在 六投影面体系 中获得的各个 投影 亦称为 基本视图 。 11. 在按 正投影法 绘制物体的 视图 时,必须严格遵循“ 长对正 , 高平齐 , 宽相等 ”的规律。12. 扫描体 是指由一个 二维图形 在空间作 平移 或 旋转 运动所产生的形体。 13. 回转体是指由一个 基面 饶某一 轴线 旋转一周,它所扫过的空间所构成的形体。 14. 回转体的投影,应用 点划线 画出 轴线 。 15. 类拉伸体是指有相互平行的 棱线 ,但无 基面 的 棱柱 。 16. 两形体堆积在一起后,某一方向 表面平齐 时,应视为组成同一平面,不再有 分界线 ;若两形体的 表面不平齐 ,投影时两形体表面间有 分界线 。 17. 表面 相切 视为 光滑连接 ,投影时连接处 没有交线 。 18. 表面 相交 应画出其 交线 。 19. 平面与立体相交称为 截切 ,由此产生的交线称为 截交线 。 20. 截交线 是 平面 与 立体表面 的 共有线 ,是由一系列共有点组成的,所以画截交线的实质是找出一系列 共有点 ,将其相连。 21. 截平面 平行于 圆柱 的 轴线 ,截交线为 矩形 。截平面越靠近轴线,矩形越宽,反之越窄。 22. 截平面 垂直 于圆柱的 轴线 ,截交线为 圆 。 23. 截平面 倾斜 于圆柱的 轴线 ,截交线为 椭圆 。 24. 两 曲...
