天馈线安装规范

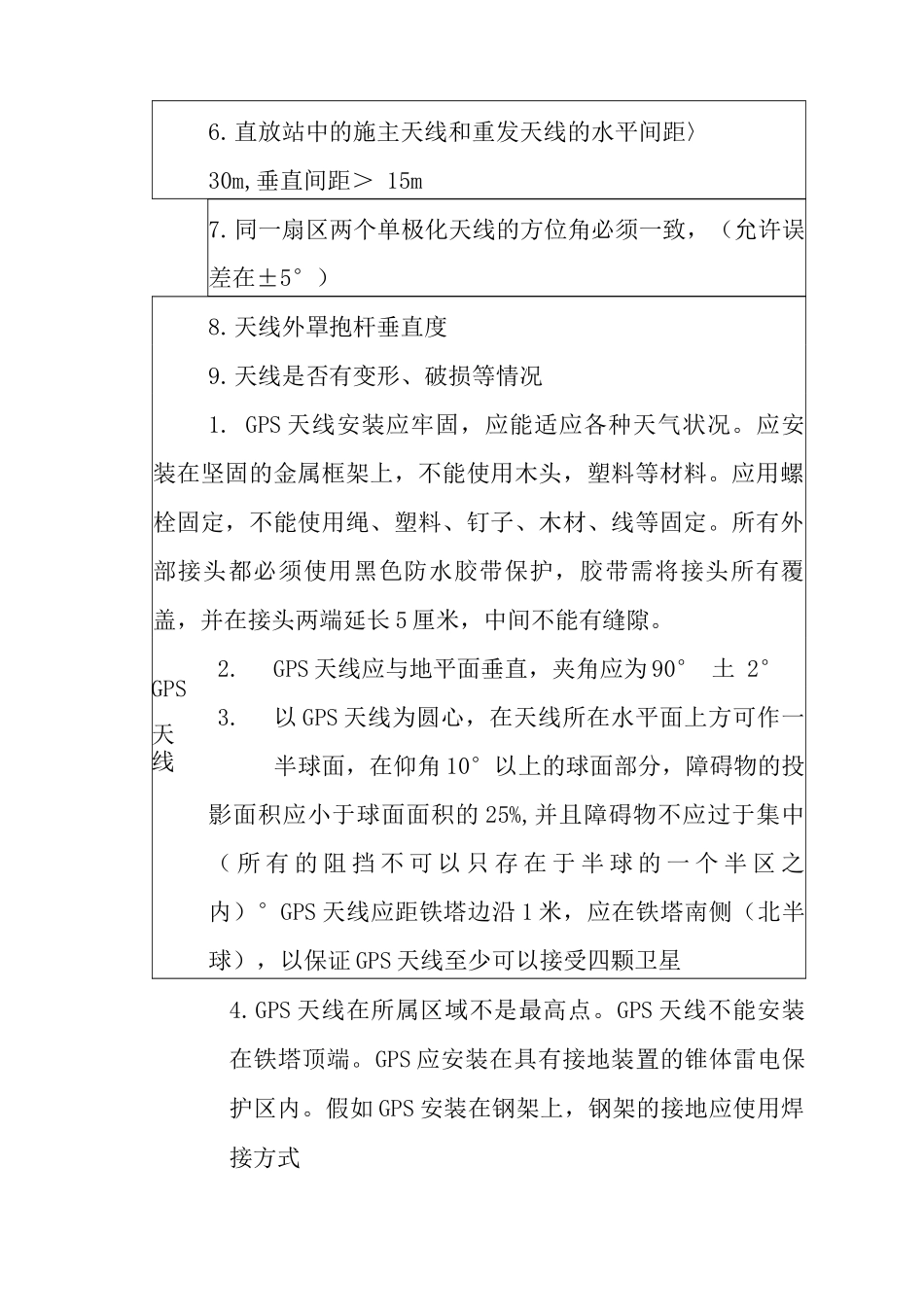

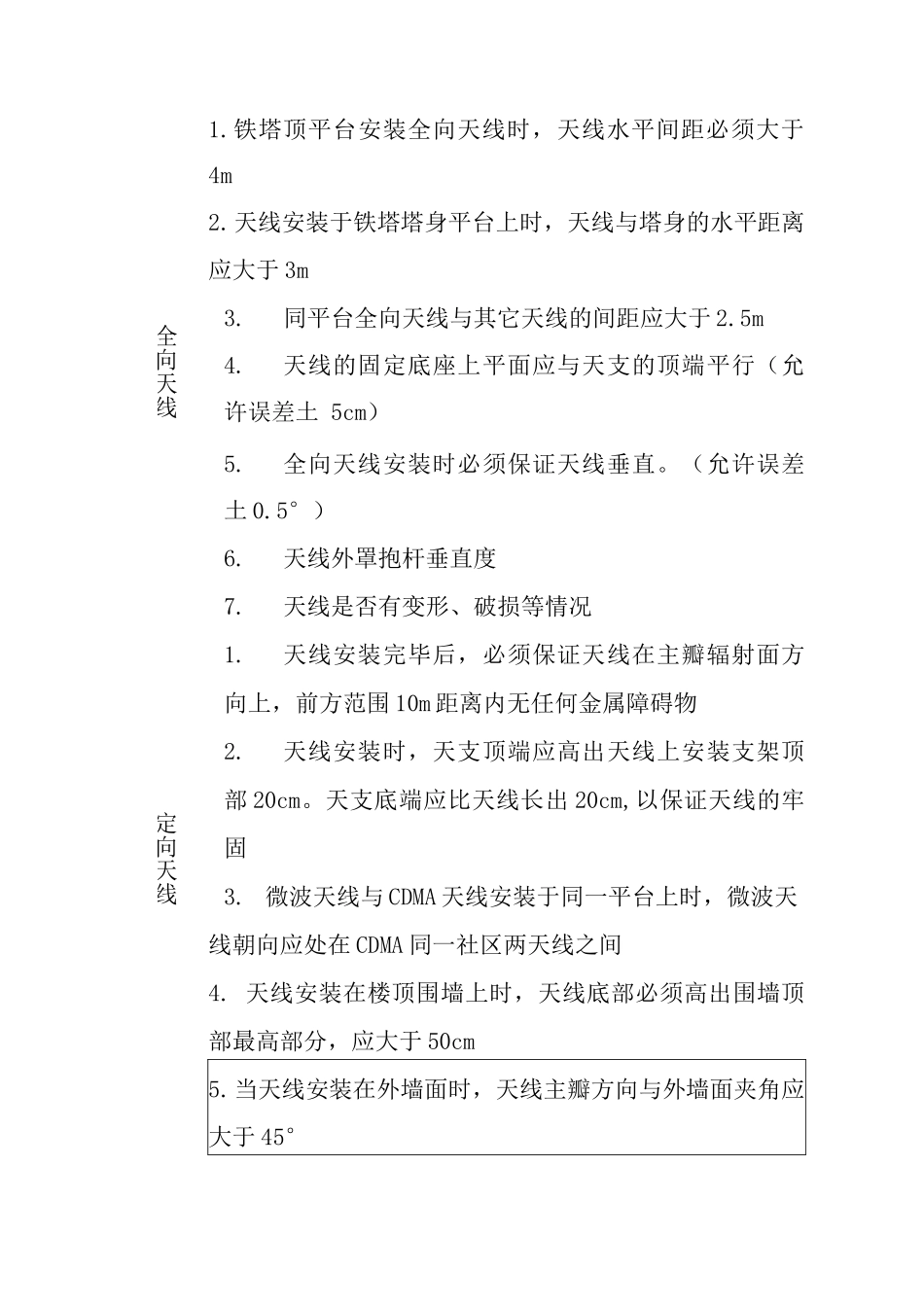

天线类型天线安装方式和规定1.铁塔顶平台安装全向天线时，天线水平间距必须大于4m2.天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于 3m3.同平台全向天线与其它天线的间距应大于 2.5m4.天线的固定底座上平面应与天支的顶端平行（允许误差土 5cm）5.全向天线安装时必须保证天线垂直。（允许误差土 0.5°）6.天线外罩抱杆垂直度7.天线是否有变形、破损等情况1.天线安装完毕后，必须保证天线在主瓣辐射面方向上，前方范围 10m 距离内无任何金属障碍物2.天线安装时，天支顶端应高出天线上安装支架顶部 20cm。天支底端应比天线长出 20cm,以保证天线的牢固3. 微波天线与 CDMA 天线安装于同一平台上时，微波天线朝向应处在 CDMA 同一社区两天线之间4. 天线安装在楼顶围墙上时，天线底部必须高出围墙顶部最高部分，应大于 50cm5.当天线安装在外墙面时，天线主瓣方向与外墙面夹角应大于 45°全向天线定向天线6.直放站中的施主天线和重发天线的水平间距〉30m,垂直间距＞ 15m7.同一扇区两个单极化天线的方位角必须一致，（允许误差在±5°）8.天线外罩抱杆垂直度9.天线是否有变形、破损等情况1. GPS 天线安装应牢固，应能适应各种天气状况。应安装在坚固的金属框架上，不能使用木头，塑料等材料。应用螺栓固定，不能使用绳、塑料、钉子、木材、线等固定。所有外部接头都必须使用黑色防水胶带保护，胶带需将接头所有覆盖，并在接头两端延长 5 厘米，中间不能有缝隙。2.GPS 天线应与地平面垂直，夹角应为 90° 土 2°3.以 GPS 天线为圆心，在天线所在水平面上方可作一半球面，在仰角 10°以上的球面部分，障碍物的投影面积应小于球面面积的 25%,并且障碍物不应过于集中（ 所 有 的 阻 挡 不 可 以 只 存 在 于 半 球 的 一 个 半 区 之内）°GPS 天线应距铁塔边沿 1 米，应在铁塔南侧（北半球），以保证 GPS 天线至少可以接受四颗卫星4.GPS 天线在所属区域不是最高点。GPS 天线不能安装在铁塔顶端。GPS 应安装在具有接地装置的锥体雷电保护区内。假如 GPS 安装在钢架上，钢架的接地应使用焊接方式GPS天线5.GPS 天线在水平或垂直方向应距基站发射天线 3 米馈线安装方式和规定1.检查天线与室外跳线的接头、室外馈线头与跳线的接头符合相关工艺规定，保证相关电气和防水性能。接头必须紧固无松动、无划伤、无露铜、无变型2.室外馈线头与跳线的接头处应保持平直，平直段不少于40cm，以保证馈...
