家装电路改造施工要点

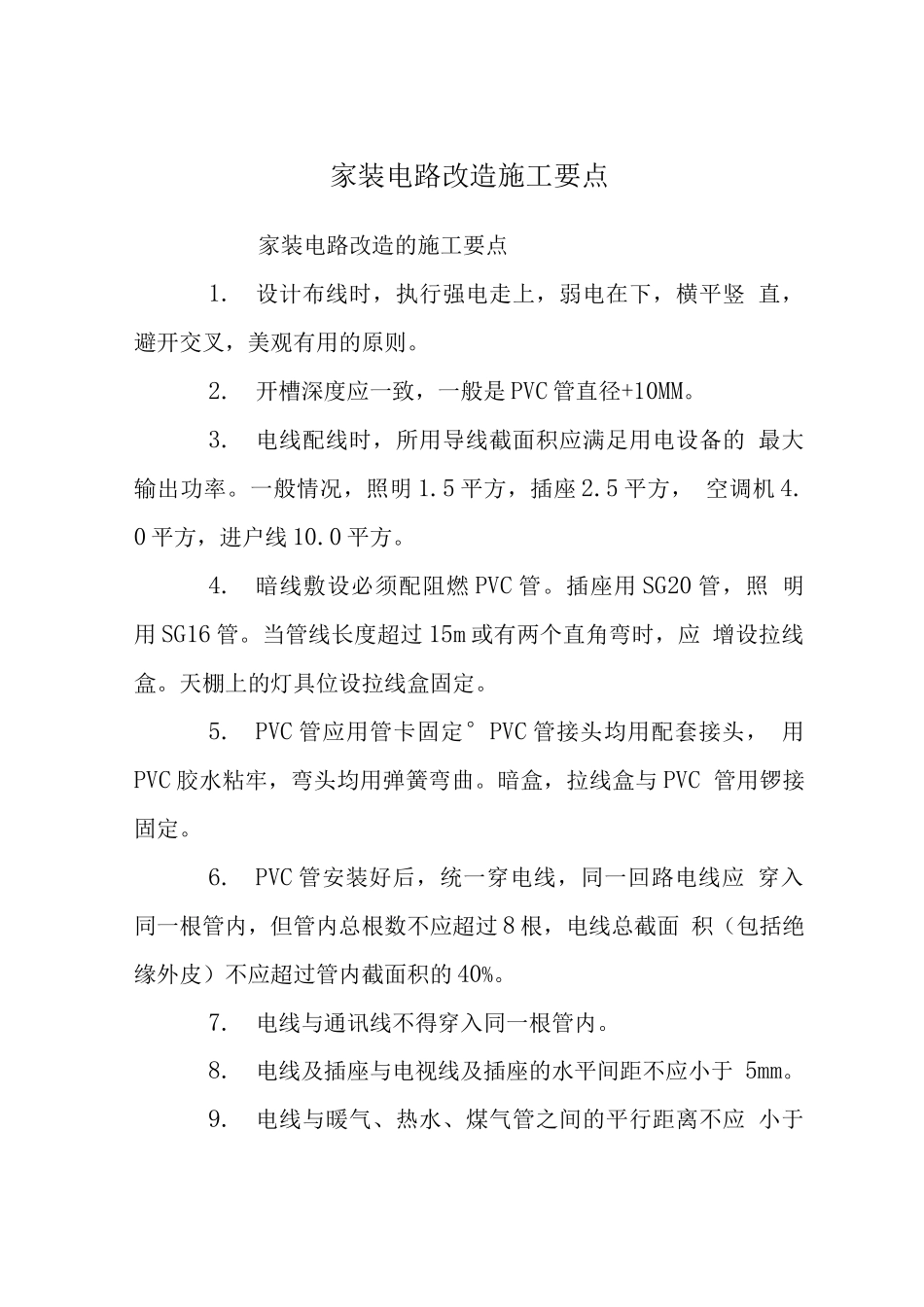

家装电路改造施工要点家装电路改造的施工要点1.设计布线时，执行强电走上，弱电在下，横平竖 直，避开交叉，美观有用的原则。2.开槽深度应一致，一般是 PVC 管直径+10MM。3.电线配线时，所用导线截面积应满足用电设备的 最大输出功率。一般情况，照明 1.5 平方，插座 2.5 平方， 空调机 4. 0 平方，进户线 10.0 平方。4.暗线敷设必须配阻燃 PVC 管。插座用 SG20 管，照 明用 SG16 管。当管线长度超过 15m 或有两个直角弯时，应 增设拉线盒。天棚上的灯具位设拉线盒固定。5.PVC 管应用管卡固定°PVC 管接头均用配套接头， 用PVC 胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与 PVC 管用锣接固定。6.PVC 管安装好后，统一穿电线，同一回路电线应 穿入同一根管内，但管内总根数不应超过 8 根，电线总截面 积（包括绝缘外皮）不应超过管内截面积的 40%。7.电线与通讯线不得穿入同一根管内。8.电线及插座与电视线及插座的水平间距不应小于 5mm。9.电线与暖气、热水、煤气管之间的平行距离不应 小于3mm，交叉距离不应小于 1mm。10.穿入配管导线的接头应设在接线盒内，线头要 留有余量 150MM,接头搭接应牢固，绝缘带包缠应均匀紧密。11. 安装电插座时，面对插座的左侧应接零线(N), 右侧应接相线(L),中间上方应接保护地线(PE)。保护地 线为 2.5 平方的双色软线。12.当吊灯自重在 3kg 及以上时，应先在顶板上安 装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木 楔、木砖上。13.连接开关、螺灯具导线时，相线应先接开关， 开关引出的相线应接在灯中心的端子上，零线应接在螺纹的 端于上。14.导线间和导线对地间电阻必须大于 0.5MQ。15. 电插座底边距地宜为 3mm，平开关板底边距地 宜为13mm。挂壁空调插座的高度 19MM。脱排插座高 21MM，厨房插座高950MM，挂式消毒柜 19MM，洗衣机 10MM。电视机 650MM。16. 同一室内的电、电话、电视等插座面板应在同一 水平标高上，高差应小于 5mm.17..每户应设置强弱电箱，配电箱内应设动作电流 30MA 的漏电保护器，分数路经过控开后，分别控制照明，空 调，插座等。控开的工作电流应与终端电器的最大工作电流 相匹配，一般情况下，照明 10A，插座 16A，柜式空调 20A, 进户 40-60A。18.安装开关，面板，插座及灯具时应注意清洁，宜 安排在最后一涂乳胶漆之前。在家庭装潢中，网络布线是必不可少的。不少个人请 的水电工布线，装潢结束时都...
