小郭巨二期青山堤初步设计说明书

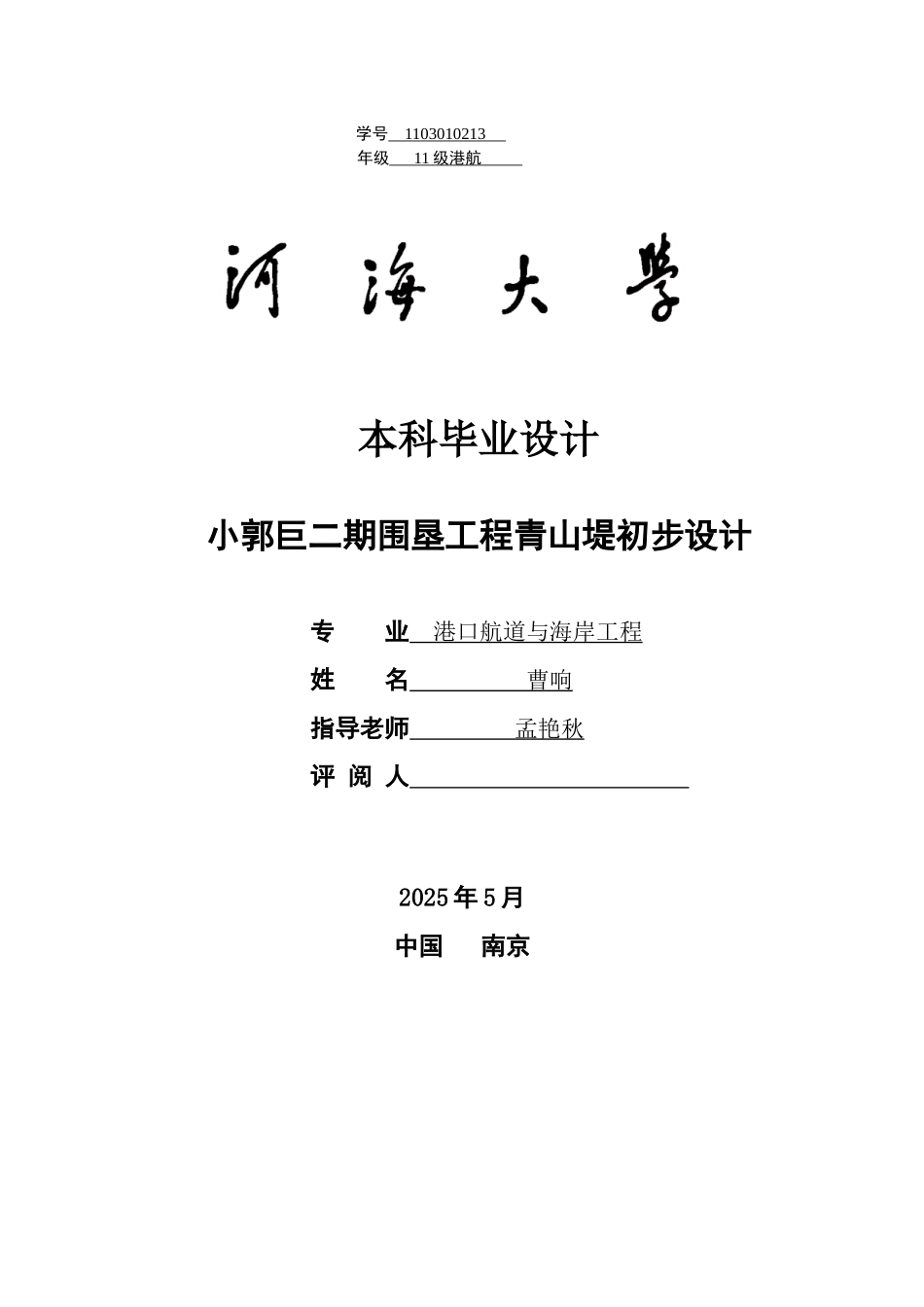

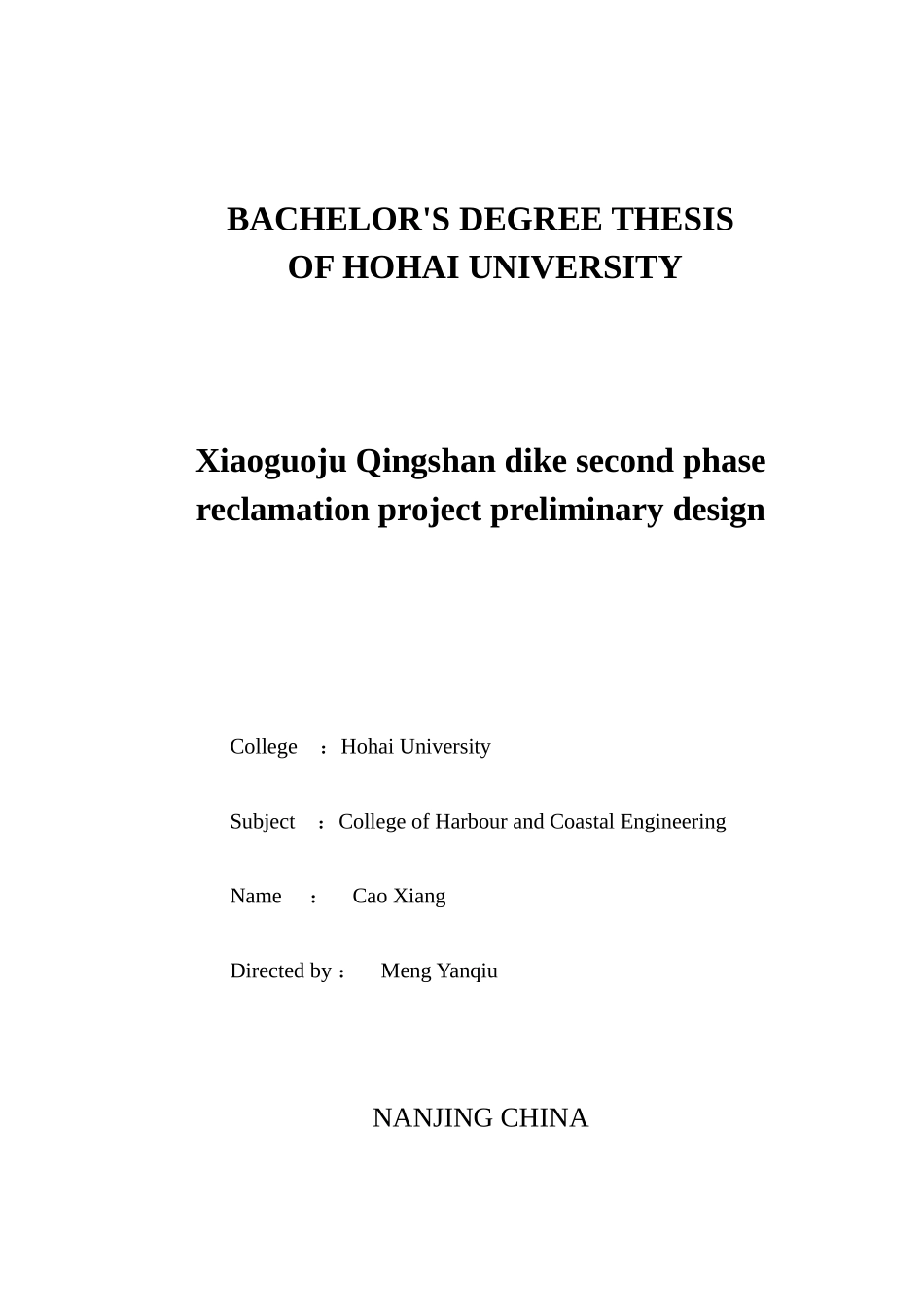

学号 1103010213 年级 11 级港航 本科毕业设计小郭巨二期围垦工程青山堤初步设计专 业 港口航道与海岸工程 姓 名 曹响 指导老师 孟艳秋 评 阅 人 2025 年 5 月中国 南京BACHELOR'S DEGREE THESIS OF HOHAI UNIVERSITYXiaoguoju Qingshan dike second phase reclamation project preliminary designCollege ：Hohai UniversitySubject ：College of Harbour and Coastal EngineeringName ： Cao XiangDirected by ： Meng Yanqiu NANJING CHINA学术声明： 郑 重 声 明本人呈交的毕业设计，是在导师的指导下，独立进行讨论工作所取得的成果，所有数据、图片资料真实可靠。尽我所知，除文中已经注明引用的内容外，本设计（论文）的讨论成果不包含他人享有著作权的内容。对本设计（论文）所涉及的讨论工作做出贡献的其他个人和集体，均已在文中以明确的方式标明。本设计（论文）的知识产权归属于培育单位。本人签名： 日期： 摘 要本次设计以浙江省定海围垦工程为背景，对其围垦海堤进行设计。工程位于舟山市六横岛的西南部。在设计过程中，选取海堤上三个具体有代表性的断面，并分别以带平台的复式斜坡断面，单坡，直立式三种断面形式对其进行设计，设计内容包括每个代表断面的设计（包括堤顶高程确定、越浪量确定、堤顶宽度确定、护面设计、垫层设计和护底设计）、整体稳定性的分析验算、沉降量的计算、围垦堵口的设计以及工程量的计算，最终选取单坡斜坡断面形式作为此次围垦设计的最终断面形式。在设计计算中，大量使用到了 Word、Excel、理正岩土等软件对大量的重复计算进行电算，并使用 AutoCAD 软件对需要的各种断面及布置图进行绘制，从而节约了大量的人力，为此次毕业设计的顺利进行提供了保证。最终得到的单坡断面形式的堤顶高程为+7.6m（包括防浪墙），越浪量0.0002m3/ms，堤顶宽度 6.4m；迎水面护面采纳一层扭王块石，重量取 2t；垫层块石重量为 0.1t～0.2t，厚度为 1.2m；堤前最大波浪流速为 1.49m/s，故护底块石的重量为 60Kg，护底宽度为 7m，厚度为 1m；施工期外边坡向外海侧滑动时最小安全系数为 1.38，施工期内边坡向内坡侧滑动时最小安全系数为 1.3，运行期外边坡向外海侧滑动时最小安全系数为 1.4；堤轴线的最终沉降量为 2.5m；龙口口门宽度取25m。关键词：海堤；波浪爬高；瑞典条分法。ABSTRACTThe design of Zhejiang Xiaoguoju reclamation pro...
