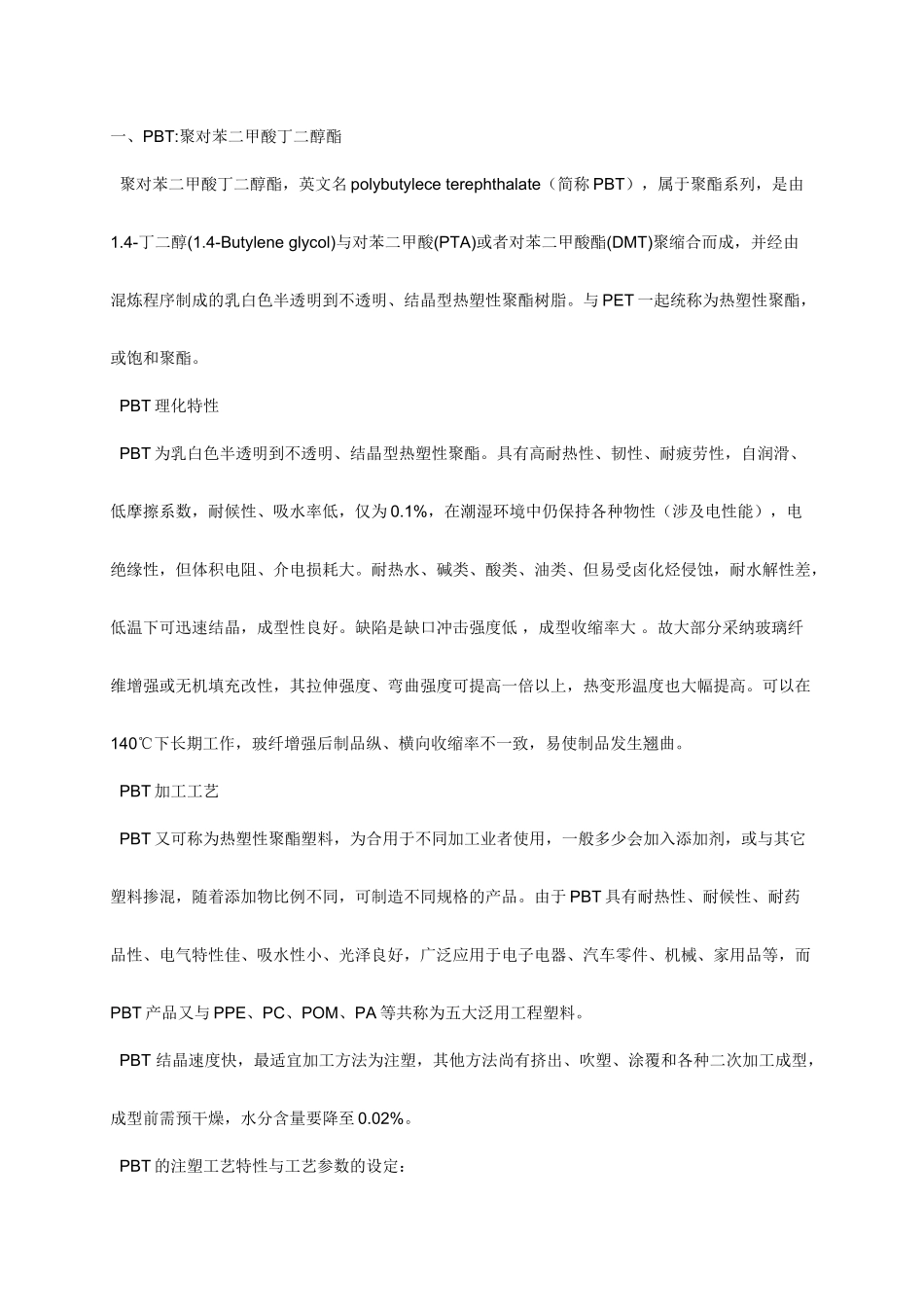

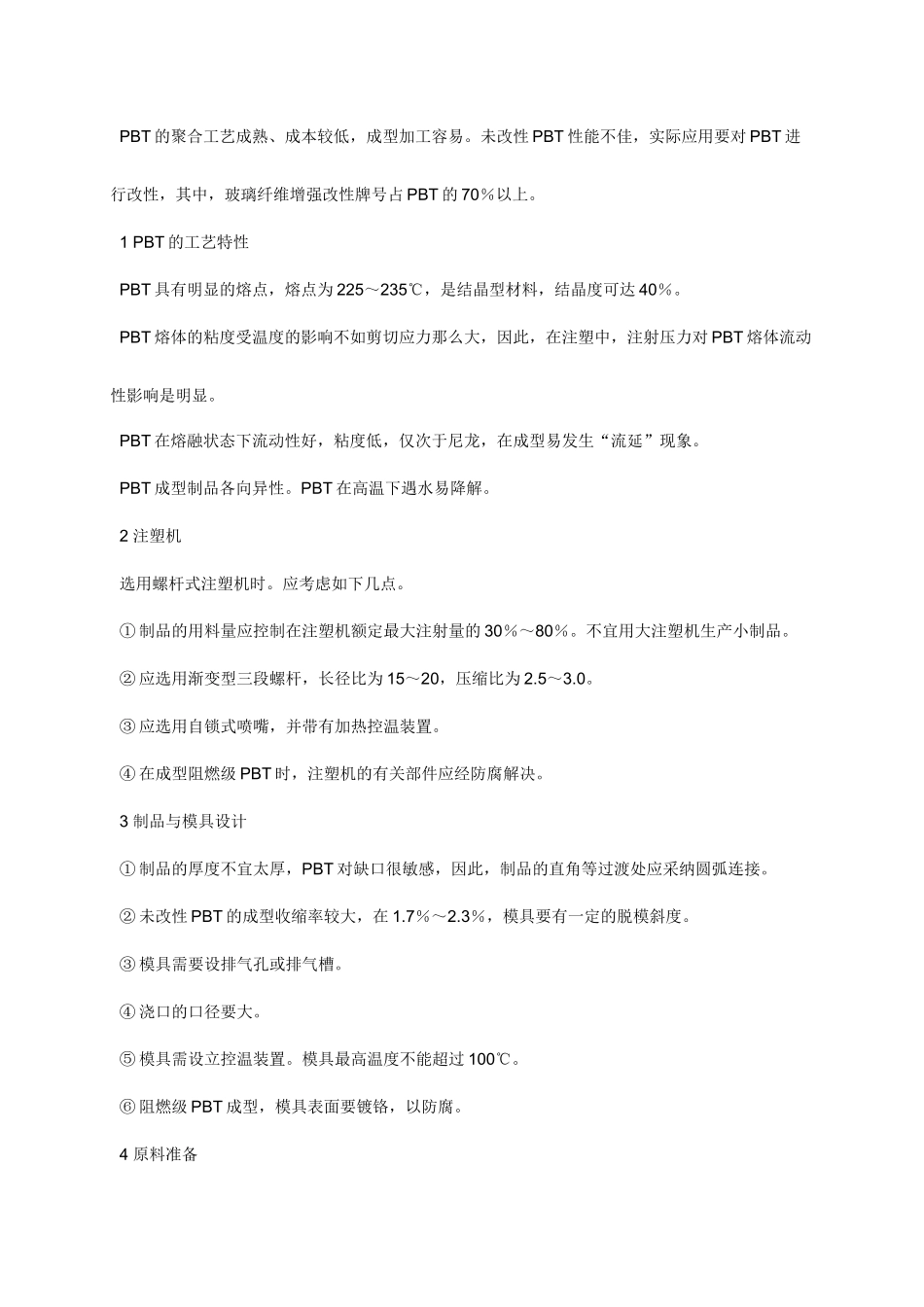

一、PBT:聚对苯二甲酸丁二醇酯 聚对苯二甲酸丁二醇酯，英文名 polybutylece terephthalate（简称 PBT），属于聚酯系列，是由1.4-丁二醇(1.4-Butylene glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。与 PET 一起统称为热塑性聚酯，或饱和聚酯。 PBT 理化特性 PBT 为乳白色半透明到不透明、结晶型热塑性聚酯。具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为 0.1%，在潮湿环境中仍保持各种物性（涉及电性能），电绝缘性，但体积电阻、介电损耗大。耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。缺陷是缺口冲击强度低 ，成型收缩率大 。故大部分采纳玻璃纤维增强或无机填充改性，其拉伸强度、弯曲强度可提高一倍以上，热变形温度也大幅提高。可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。 PBT 加工工艺 PBT 又可称为热塑性聚酯塑料，为合用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。由于 PBT 具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT 产品又与 PPE、PC、POM、PA 等共称为五大泛用工程塑料。 PBT 结晶速度快，最适宜加工方法为注塑，其他方法尚有挤出、吹塑、涂覆和各种二次加工成型，成型前需预干燥，水分含量要降至 0.02%。 PBT 的注塑工艺特性与工艺参数的设定： PBT 的聚合工艺成熟、成本较低，成型加工容易。未改性 PBT 性能不佳，实际应用要对 PBT 进行改性，其中，玻璃纤维增强改性牌号占 PBT 的 70％以上。 1 PBT 的工艺特性 PBT 具有明显的熔点，熔点为 225～235℃，是结晶型材料，结晶度可达 40％。 PBT 熔体的粘度受温度的影响不如剪切应力那么大，因此，在注塑中，注射压力对 PBT 熔体流动性影响是明显。 PBT 在熔融状态下流动性好，粘度低，仅次于尼龙，在成型易发生“流延”现象。 PBT 成型制品各向异性。PBT 在高温下遇水易降解。 2 注塑机 选用螺杆式注塑机时。应考虑如下几点。 ① 制品的用料量应控制在注塑机额定最大注射量的 30％～80％。不宜用大注塑机生产小制品。 ② 应选用渐变型三段螺杆，长径比为 15～20，压缩比为 2...
