工程测量方案3

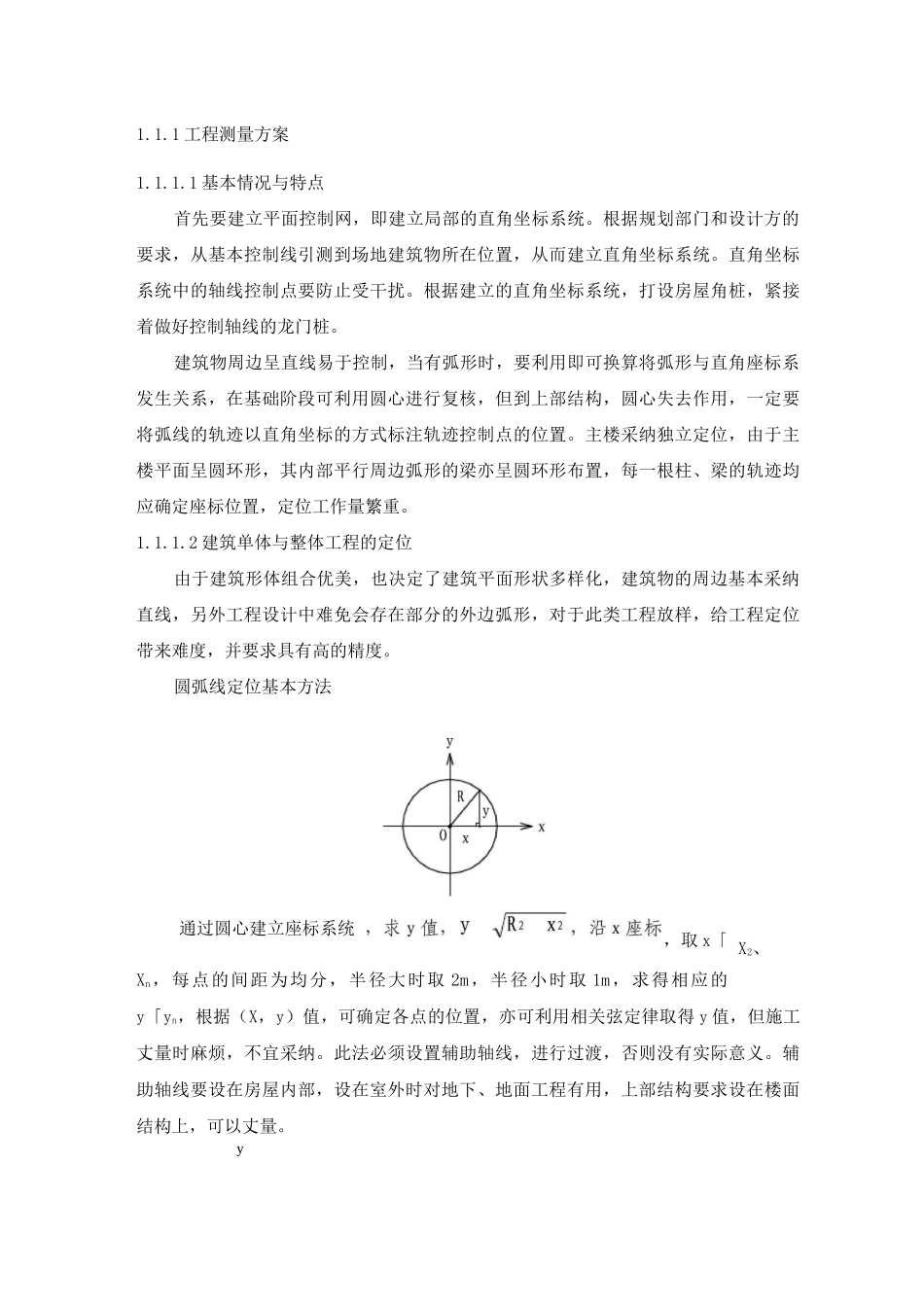

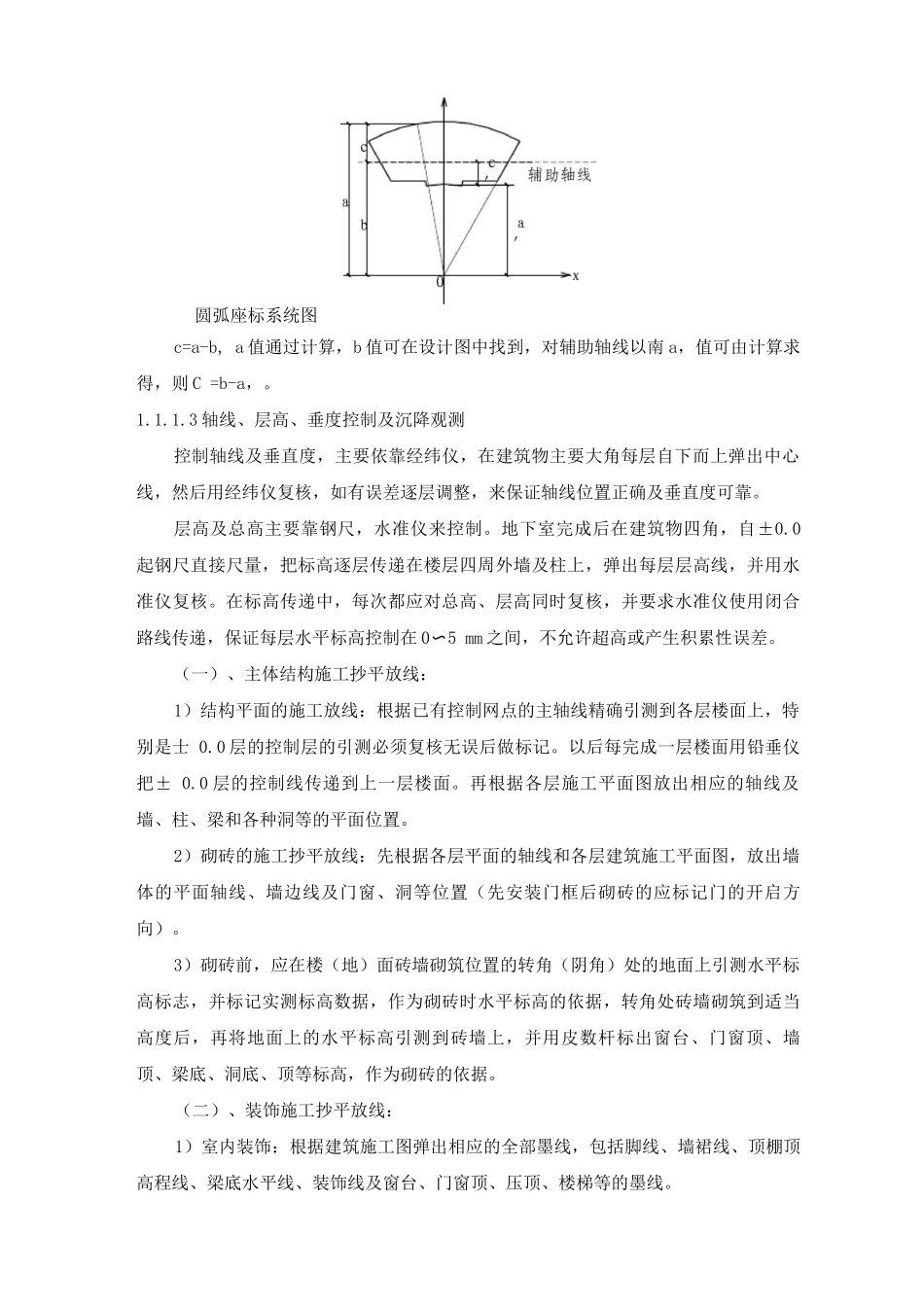

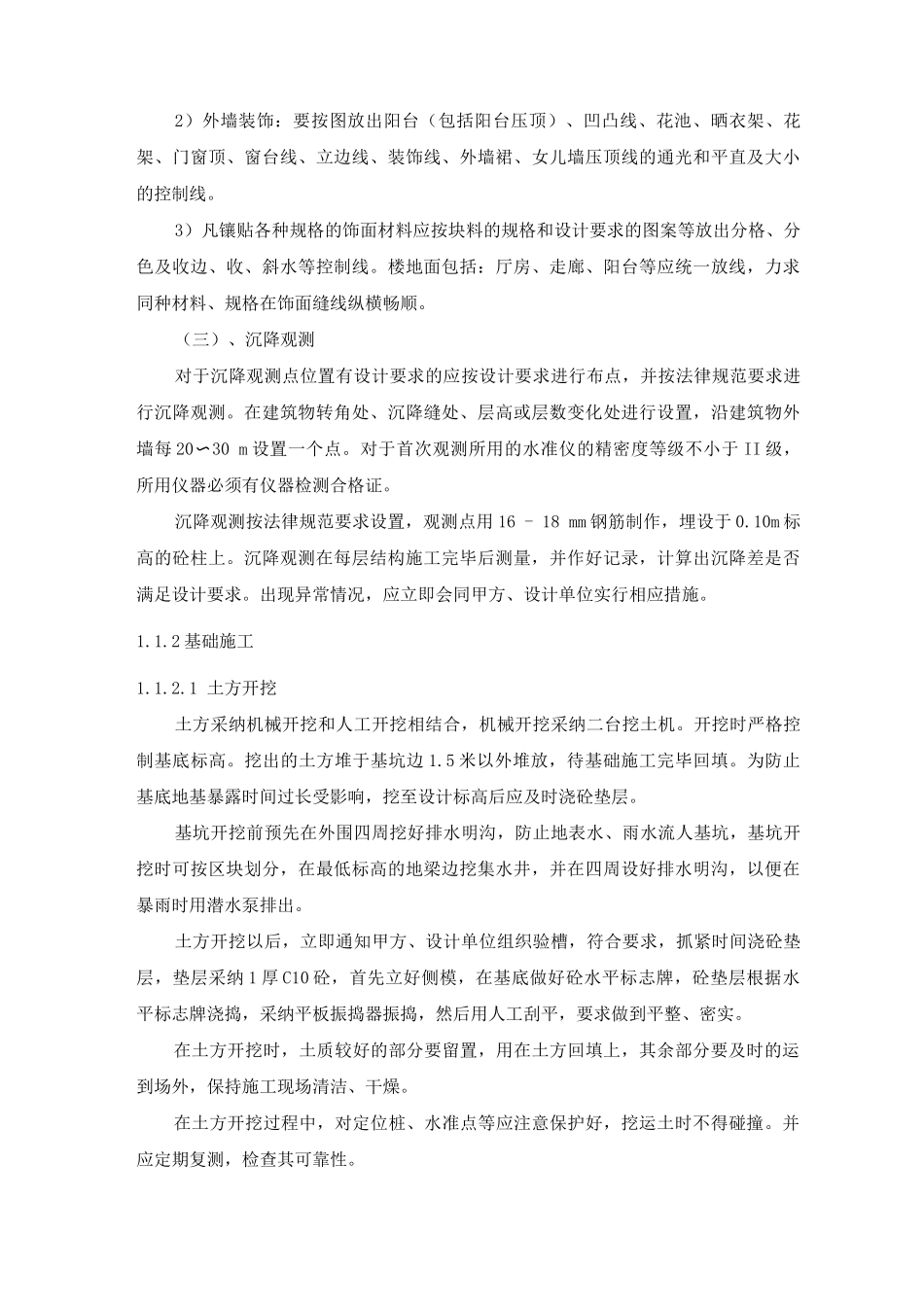

1.1.1 工程测量方案1.1.1.1 基本情况与特点首先要建立平面控制网，即建立局部的直角坐标系统。根据规划部门和设计方的要求，从基本控制线引测到场地建筑物所在位置，从而建立直角坐标系统。直角坐标系统中的轴线控制点要防止受干扰。根据建立的直角坐标系统，打设房屋角桩，紧接着做好控制轴线的龙门桩。建筑物周边呈直线易于控制，当有弧形时，要利用即可换算将弧形与直角座标系发生关系，在基础阶段可利用圆心进行复核，但到上部结构，圆心失去作用，一定要将弧线的轨迹以直角坐标的方式标注轨迹控制点的位置。主楼采纳独立定位，由于主楼平面呈圆环形，其内部平行周边弧形的梁亦呈圆环形布置，每一根柱、梁的轨迹均应确定座标位置，定位工作量繁重。1.1.1.2 建筑单体与整体工程的定位由于建筑形体组合优美，也决定了建筑平面形状多样化，建筑物的周边基本采纳直线，另外工程设计中难免会存在部分的外边弧形，对于此类工程放样，给工程定位带来难度，并要求具有高的精度。圆弧线定位基本方法，取 x「Xn，每点的间距为均分，半径大时取 2m，半径小时取 1m，求得相应的y「yn，根据（X，y）值，可确定各点的位置，亦可利用相关弦定律取得 y 值，但施工丈量时麻烦，不宜采纳。此法必须设置辅助轴线，进行过渡，否则没有实际意义。辅助轴线要设在房屋内部，设在室外时对地下、地面工程有用，上部结构要求设在楼面结构上，可以丈量。yX2、通过圆心建立座标系统圆弧座标系统图c=a-b, a 值通过计算，b 值可在设计图中找到，对辅助轴线以南 a，值可由计算求得，则 C =b-a，。1.1.1.3 轴线、层高、垂度控制及沉降观测控制轴线及垂直度，主要依靠经纬仪，在建筑物主要大角每层自下而上弹出中心线，然后用经纬仪复核，如有误差逐层调整，来保证轴线位置正确及垂直度可靠。层高及总高主要靠钢尺，水准仪来控制。地下室完成后在建筑物四角，自±0.0起钢尺直接尺量，把标高逐层传递在楼层四周外墙及柱上，弹出每层层高线，并用水准仪复核。在标高传递中，每次都应对总高、层高同时复核，并要求水准仪使用闭合路线传递，保证每层水平标高控制在 0〜5 mm 之间，不允许超高或产生积累性误差。（一）、主体结构施工抄平放线：1）结构平面的施工放线：根据已有控制网点的主轴线精确引测到各层楼面上，特别是士 0.0 层的控制层的引测必须复核无误后做标记。以后每完成一层楼面用铅垂仪把± 0.0 层的控制线传递到上一层楼面。再根据各层施工平面...
