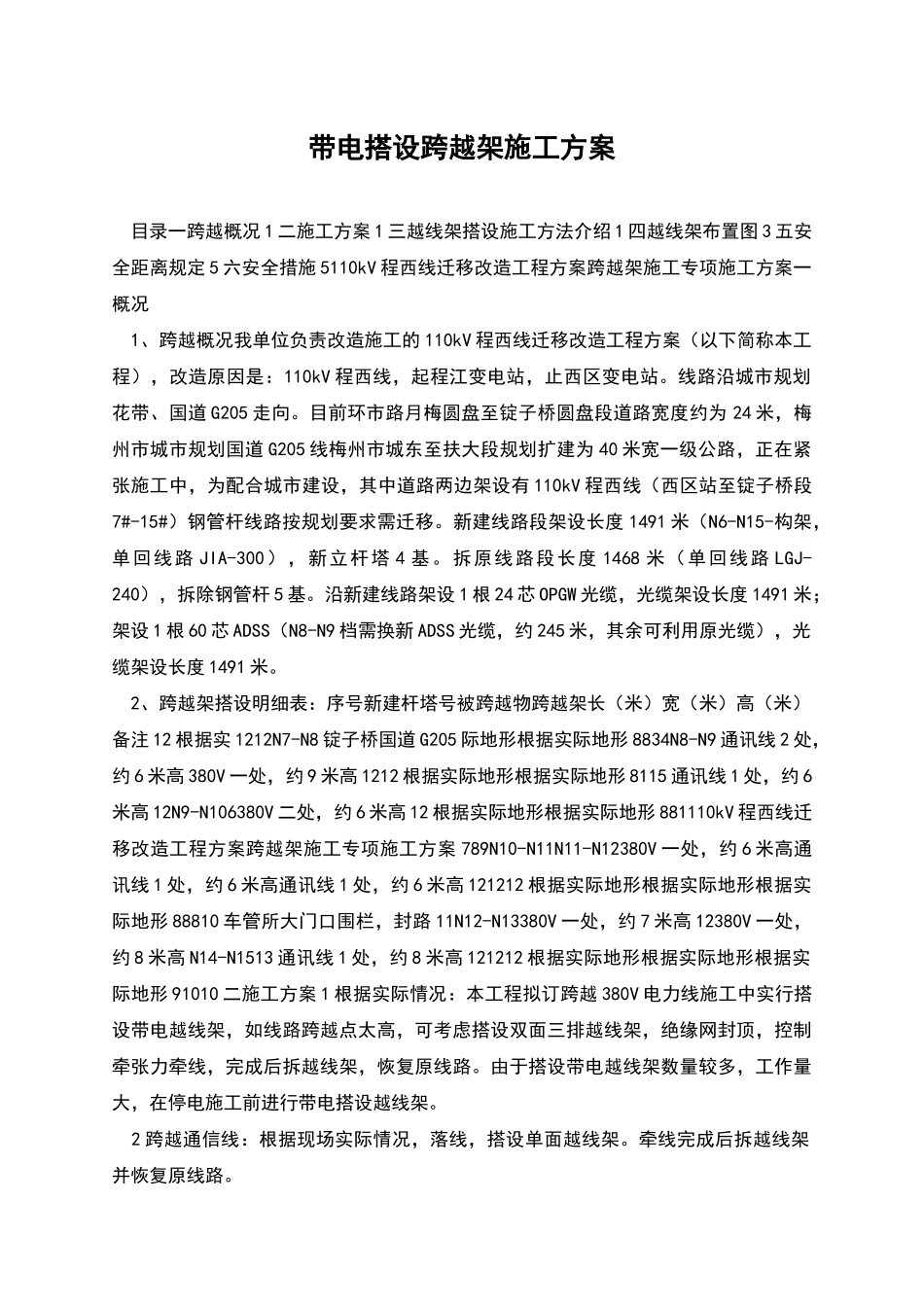

带电搭设跨越架施工方案

带电搭设跨越架施工方案 目录一跨越概况 1 二施工方案 1 三越线架搭设施工方法介绍 1 四越线架布置图 3 五安全距离规定 5 六安全措施 5110kV 程西线迁移改造工程方案跨越架施工专项施工方案一概况 1、跨越概况我单位负责改造施工的 110kV 程西线迁移改造工程方案（以下简称本工程），改造原因是：110kV 程西线，起程江变电站，止西区变电站。线路沿城市规划花带、国道 G205 走向。目前环市路月梅圆盘至锭子桥圆盘段道路宽度约为 24 米，梅州市城市规划国道 G205 线梅州市城东至扶大段规划扩建为 40 米宽一级公路，正在紧张施工中，为配合城市建设，其中道路两边架设有 110kV 程西线（西区站至锭子桥段7#-15#）钢管杆线路按规划要求需迁移。新建线路段架设长度 1491 米（N6-N15-构架，单回线路 JIA-300），新立杆塔 4 基。拆原线路段长度 1468 米（单回线路 LGJ-240），拆除钢管杆 5 基。沿新建线路架设 1 根 24 芯 OPGW 光缆，光缆架设长度 1491 米；架设 1 根 60 芯 ADSS（N8-N9 档需换新 ADSS 光缆，约 245 米，其余可利用原光缆），光缆架设长度 1491 米。 2、跨越架搭设明细表：序号新建杆塔号被跨越物跨越架长（米）宽（米）高（米）备注 12 根据实 1212N7-N8 锭子桥国道 G205 际地形根据实际地形 8834N8-N9 通讯线 2 处，约 6 米高 380V 一处，约 9 米高 1212 根据实际地形根据实际地形 8115 通讯线 1 处，约 6米高 12N9-N106380V 二处，约 6 米高 12 根据实际地形根据实际地形 881110kV 程西线迁移改造工程方案跨越架施工专项施工方案 789N10-N11N11-N12380V 一处，约 6 米高通讯线 1 处，约 6 米高通讯线 1 处，约 6 米高 121212 根据实际地形根据实际地形根据实际地形 88810 车管所大门口围栏，封路 11N12-N13380V 一处，约 7 米高 12380V 一处，约 8 米高 N14-N1513 通讯线 1 处，约 8 米高 121212 根据实际地形根据实际地形根据实际地形 91010 二施工方案 1 根据实际情况：本工程拟订跨越 380V 电力线施工中实行搭设带电越线架，如线路跨越点太高，可考虑搭设双面三排越线架，绝缘网封顶，控制牵张力牵线，完成后拆越线架，恢复原线路。由于搭设带电越线架数量较多，工作量大，在停电施工前进行带电搭设越线架。 2 跨越通信线：根据现场实际情况，落线，搭设单面越线架。牵线完成后拆越线架并恢复...
