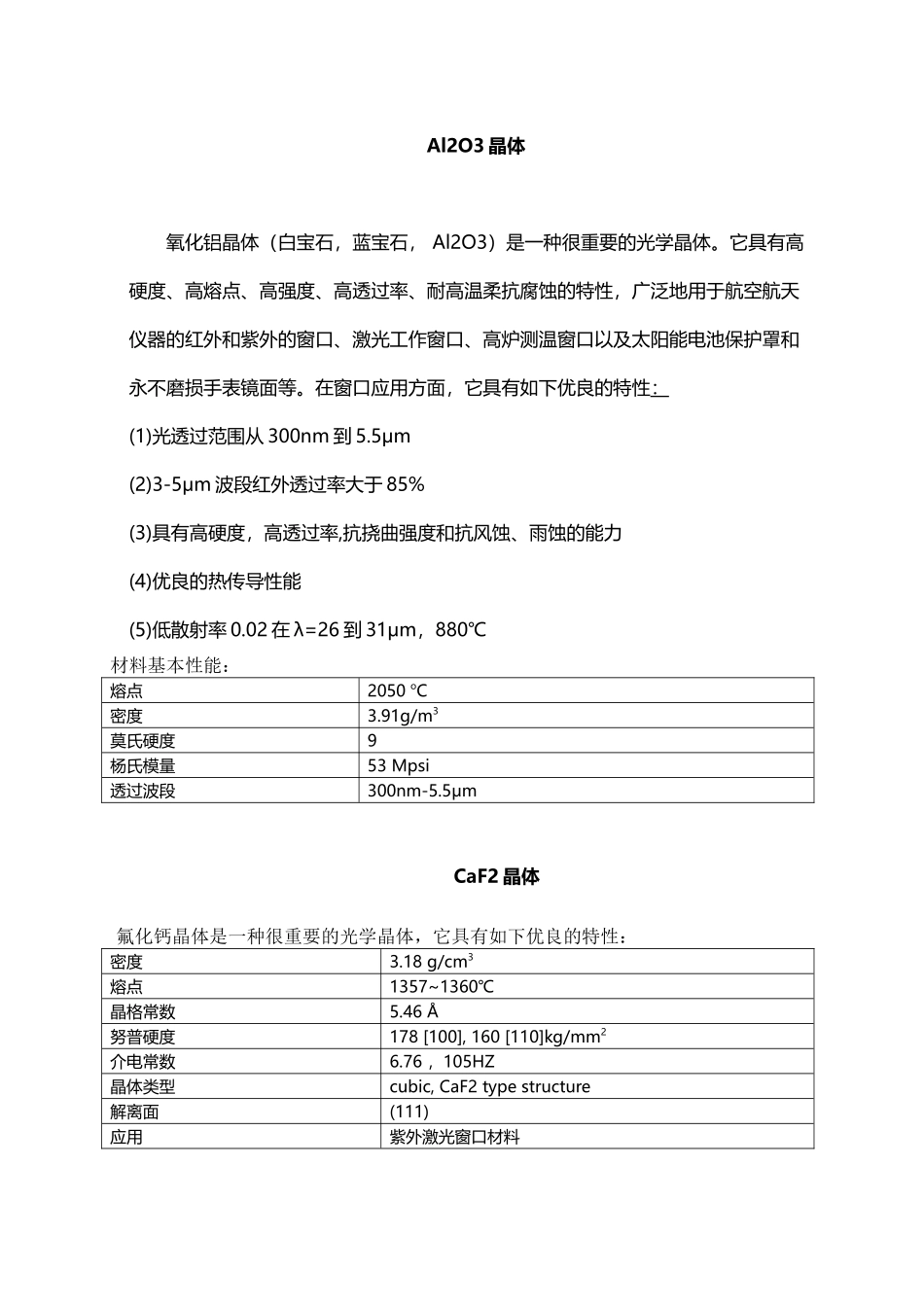

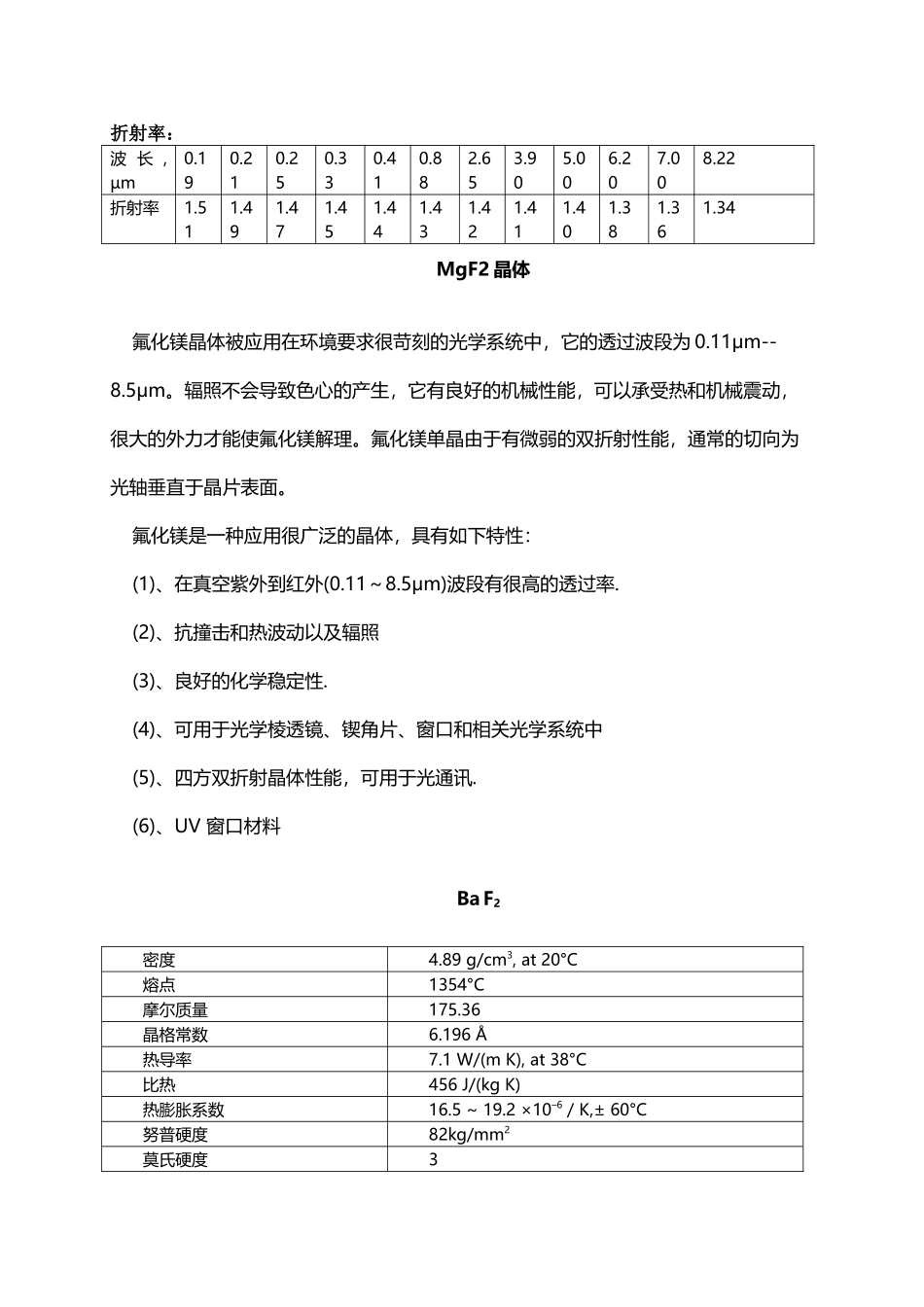

常用晶体材料(7 页)Good is good, but better carries it.精益求精，善益求善。Al2O3 晶体 氧化铝晶体（白宝石，蓝宝石， Al2O3）是一种很重要的光学晶体。它具有高硬度、高熔点、高强度、高透过率、耐高温柔抗腐蚀的特性，广泛地用于航空航天仪器的红外和紫外的窗口、激光工作窗口、高炉测温窗口以及太阳能电池保护罩和永不磨损手表镜面等。在窗口应用方面，它具有如下优良的特性：(1)光透过范围从 300nm 到 5.5μm (2)3-5μm 波段红外透过率大于 85% (3)具有高硬度，高透过率,抗挠曲强度和抗风蚀、雨蚀的能力 (4)优良的热传导性能 (5)低散射率 0.02 在 λ=26 到 31μm，880℃材料基本性能：熔点2050 oC密度3.91g/m3莫氏硬度9杨氏模量53 Mpsi透过波段300nm-5.5μmCaF2 晶体 氟化钙晶体是一种很重要的光学晶体，它具有如下优良的特性：密度3.18 g/cm3熔点1357~1360℃晶格常数5.46 Å 努普硬度178 [100], 160 [110]kg/mm2介电常数6.76 ，105HZ晶体类型cubic, CaF2 type structure解离面(111)应用紫外激光窗口材料折射率：波 长 , µm0.190.210.250.330.410.882.653.905.006.207.008.22 折射率1.511.491.471.451.441.431.421.411.401.381.361.34MgF2 晶体 氟化镁晶体被应用在环境要求很苛刻的光学系统中，它的透过波段为 0.11μm--8.5μm。辐照不会导致色心的产生，它有良好的机械性能，可以承受热和机械震动，很大的外力才能使氟化镁解理。氟化镁单晶由于有微弱的双折射性能，通常的切向为光轴垂直于晶片表面。 氟化镁是一种应用很广泛的晶体，具有如下特性： (1)、在真空紫外到红外(0.11～8.5μm)波段有很高的透过率. (2)、抗撞击和热波动以及辐照 (3)、良好的化学稳定性. (4)、可用于光学棱透镜、锲角片、窗口和相关光学系统中 (5)、四方双折射晶体性能，可用于光通讯. (6)、UV 窗口材料 Ba F2密度4.89 g/cm3, at 20°C熔点1354°C摩尔质量175.36晶格常数6.196 Å 热导率7.1 W/(m K), at 38°C比热456 J/(kg K)热膨胀系数16.5 ~ 19.2 ×10–6 / K,± 60°C努普硬度82kg/mm2莫氏硬度3杨氏模量53.05GPa剪切模量25.4GPa体积弹性模量56.4GPa介电常数7.33,2×106HZ水中溶解度0.17 g / 100 g，10℃晶体类型立方晶系解离面(111)泊松比0.343带隙9.1eV透过范围0.18 ~ 12.0 µmin IR, UV and DUV折射率：波长,µm0.20.51.03.06.09.012.015.0n (Lambda)1.55731.47791.4...
