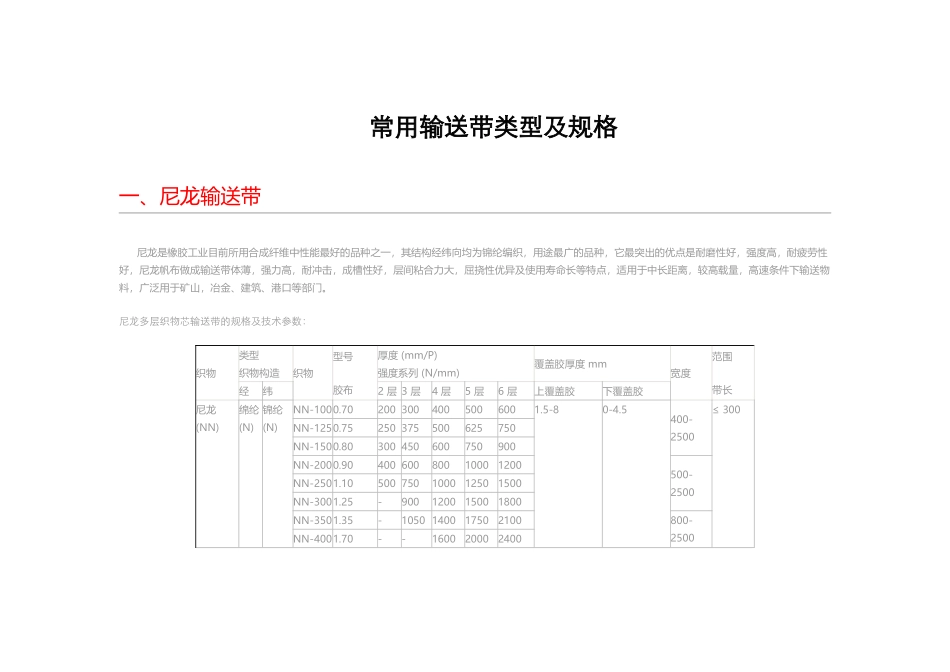

常用输送带类型及规格(23页)Good is good, but better carries it.精益求精，善益求善。常用输送带类型及规格一、尼龙输送带 尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，适用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建筑、港口等部门。尼龙多层织物芯输送带的规格及技术参数：织物 类型 织物构造 织物 型号 胶布 厚度 (mm/P) 强度系列 (N/mm) 覆盖胶厚度 mm 宽度 范围 带长 经 纬 2 层 3 层 4 层 5 层 6 层 上覆盖胶 下覆盖胶 尼龙 (NN) 绵纶 (N) 锦纶 (N) NN-100 0.70200 300 400 500 600 1.5-8 0-4.5 400-2500 ≤ 300 NN-1250.75250 375500625750NN-150 0.80 300 450 600 750 900 NN-200 0.90 400 600 800 1000 1200 500-2500 NN-250 1.10500 750 1000 1250 1500 NN-300 1.25 - 900 1200 1500 1800 NN-3501.35-1050 140017502100800-2500 NN-400 1.70- - 1600 2000 2400 NN-500 1.80- - 2000 2500 3000 粘合强度、延伸性能符合下表 ：带芯材料 粘合强度 延伸性能 布层间 N/mm 覆盖层与布层间 N/mm 全厚度纵向拉断伸长率% ≥ 全厚度纵向覆盖层厚度≤1.5mm 覆盖层厚度>1.5mm 尼龙帆布 ≥ 4.50 ≥ 3.2≥ 3.510 4.0 胶带的覆盖层性能按下表分级 ： 覆盖层级别 拉伸强度 ≥ 扯断伸长率 ≥ 磨耗量 ≤ 老化后拉伸强度和扯断伸长率变化率 Mpa kgf/cm2 % mm 3 % 重 型 (H) 24240450120-25~+25 普通型 (M) 18180400100-25~+25 轻 型 (L) 15150350200-30~+30 二、钢丝绳芯输送带一.用途： 钢丝绳芯输送带，适用于高强度、长距离、大运量场合下输送物料。在特别情况下，也适用高强度、短距离输送物料。 二.特点： 1 、抗拉强度高：适用于单机大跨度、长距离输送物料。 2 、使用伸长小：所需拉紧行程短 3 、传动辊筒直径小：带芯由一层纵向排列的钢丝绳作骨架，耐屈挠疲劳。故可配用直径较小的辊筒，使设备紧凑。 4 、橡胶与钢丝绳粘着好：钢丝绳表面镀锌，同时采纳与钢丝绳有优良粘合性能的胶料，与钢丝绳粘合在一起，耐冲击，不易掉块，使用寿命长。 5 、钢丝...
