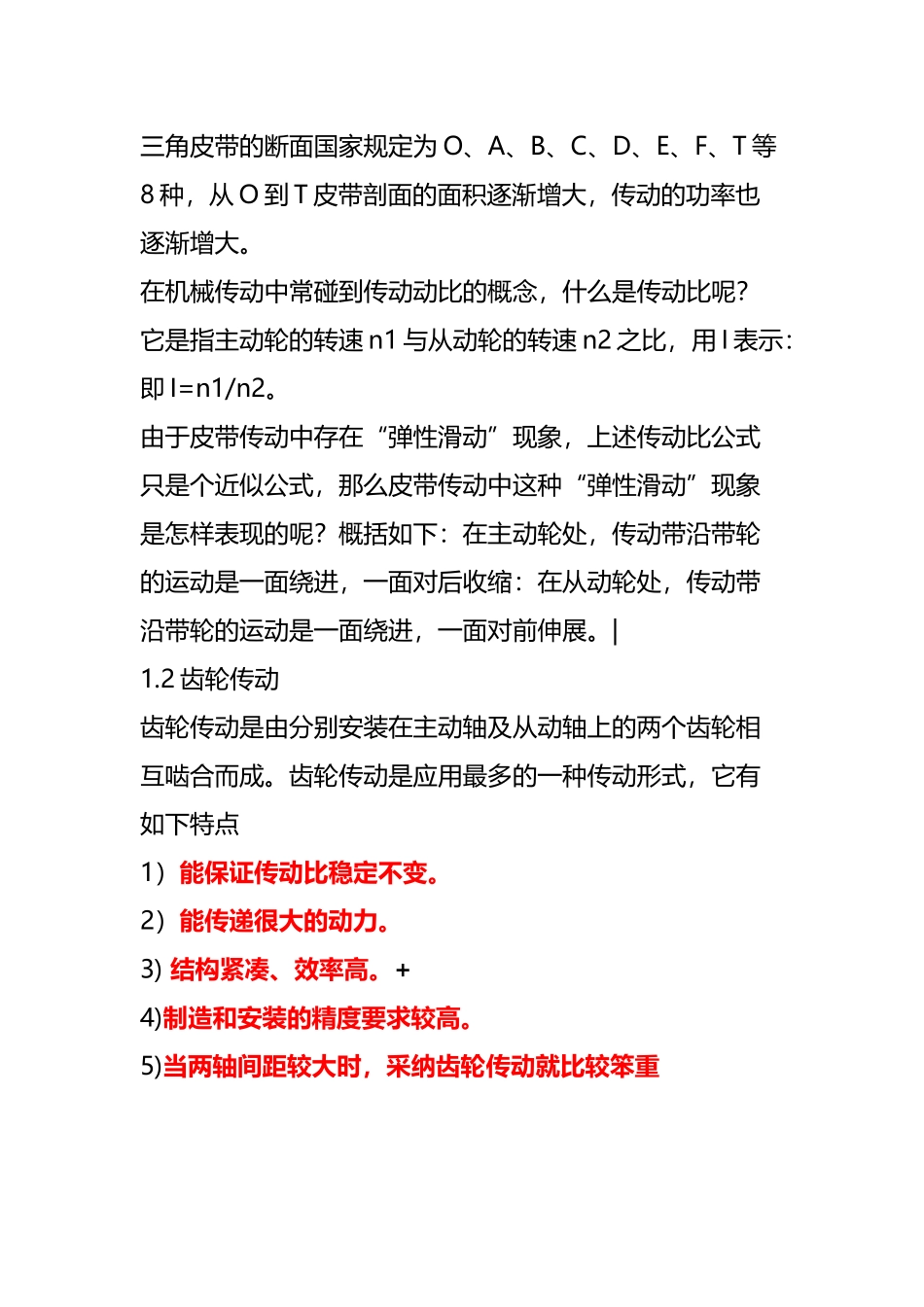

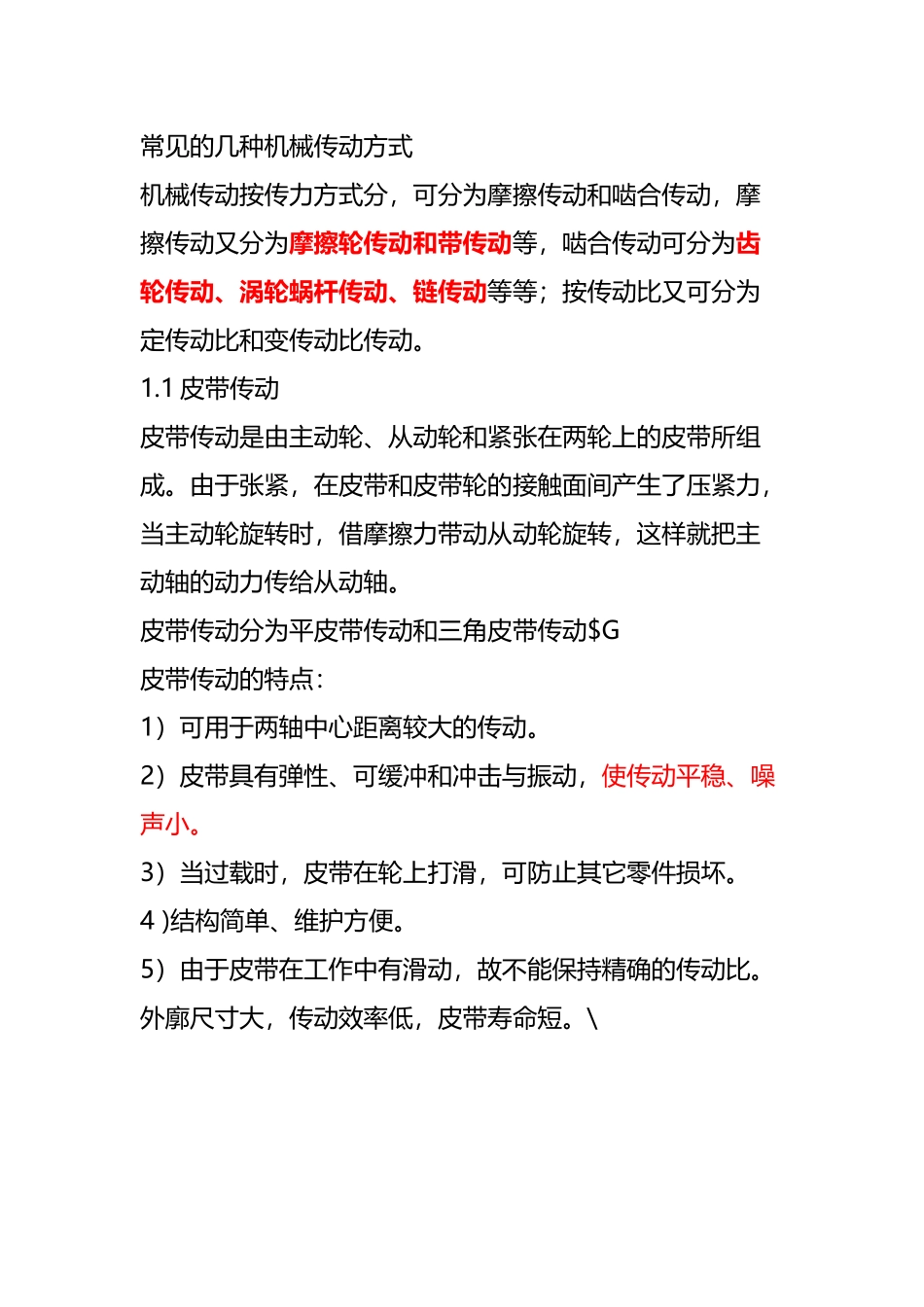

常见的几种机械传动方式(5页)Good is good, but better carries it.精益求精，善益求善。常见的几种机械传动方式机械传动按传力方式分，可分为摩擦传动和啮合传动，摩擦传动又分为摩擦轮传动和带传动等，啮合传动可分为齿轮传动、涡轮蜗杆传动、链传动等等；按传动比又可分为定传动比和变传动比传动。1.1 皮带传动皮带传动是由主动轮、从动轮和紧张在两轮上的皮带所组成。由于张紧，在皮带和皮带轮的接触面间产生了压紧力，当主动轮旋转时，借摩擦力带动从动轮旋转，这样就把主动轴的动力传给从动轴。皮带传动分为平皮带传动和三角皮带传动$G皮带传动的特点：1）可用于两轴中心距离较大的传动。2）皮带具有弹性、可缓冲和冲击与振动，使传动平稳、噪声小。3）当过载时，皮带在轮上打滑，可防止其它零件损坏。4 )结构简单、维护方便。5）由于皮带在工作中有滑动，故不能保持精确的传动比。外廓尺寸大，传动效率低，皮带寿命短。\三角皮带的断面国家规定为 O、A、B、C、D、E、F、T 等8 种，从 O 到 T 皮带剖面的面积逐渐增大，传动的功率也逐渐增大。在机械传动中常碰到传动动比的概念，什么是传动比呢？它是指主动轮的转速 n1 与从动轮的转速 n2 之比，用 I 表示：即 I=n1/n2。由于皮带传动中存在“弹性滑动”现象，上述传动比公式只是个近似公式，那么皮带传动中这种“弹性滑动”现象是怎样表现的呢？概括如下：在主动轮处，传动带沿带轮的运动是一面绕进，一面对后收缩：在从动轮处，传动带沿带轮的运动是一面绕进，一面对前伸展。|1.2 齿轮传动齿轮传动是由分别安装在主动轴及从动轴上的两个齿轮相互啮合而成。齿轮传动是应用最多的一种传动形式，它有如下特点1）能保证传动比稳定不变。2）能传递很大的动力。3) 结构紧凑、效率高。+4)制造和安装的精度要求较高。5)当两轴间距较大时，采纳齿轮传动就比较笨重齿轮的种类很多，按其外形可分为圆柱齿轮和圆锥齿轮两大类。圆柱齿轮的外形呈圆柱形、牙齿分布在圆柱体的表面上，根据牙齿与齿轮轴的相对位置，圆柱齿轮又分为直齿圆柱齿轮和斜齿圆柱齿轮，（现在出现了人字形齿轮），圆柱齿轮多用于外啮合齿轮传动，也可以用作内啮合传动和齿轮齿条传动。在我们所用的许多转动设备的减速器内部使用圆柱齿轮传动结构。圆锥齿轮又叫伞齿轮，他的牙齿分布在圆锥体表面上。常用于相交轴之间的运动，轴线夹角可以是任意的，但最常见的是 90 度。一对齿轮的传动比计算如下式：I=n1/n...
