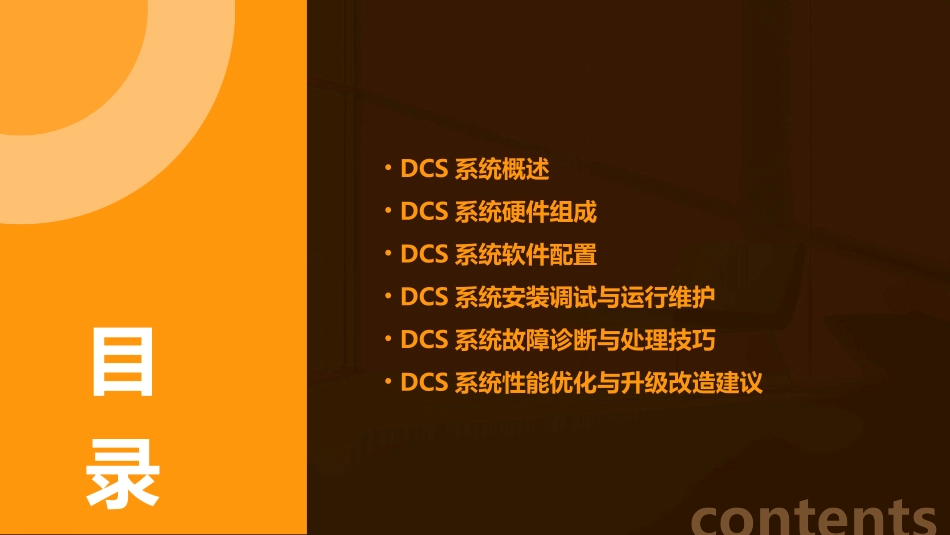

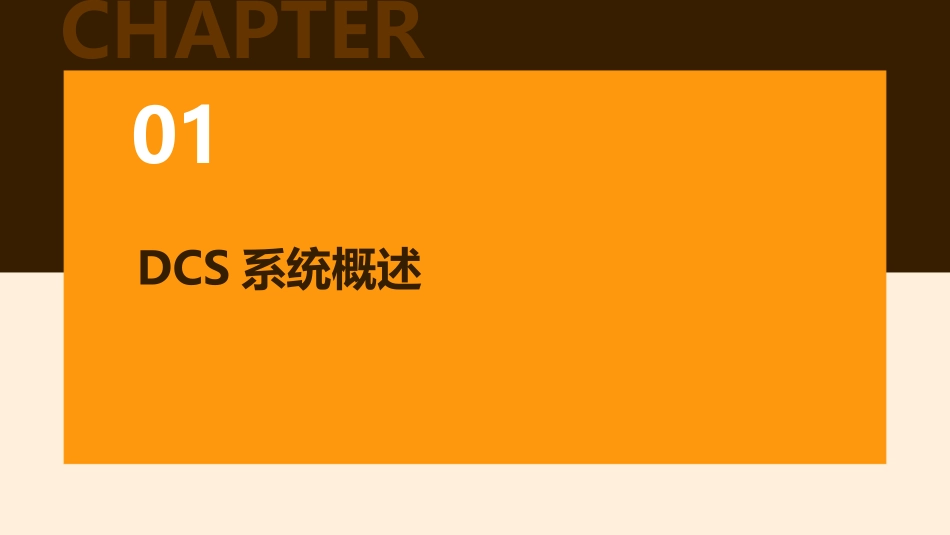

《dcs系统入门培训》ppt课件完整版•DCS系统概述•DCS系统硬件组成•DCS系统软件配置•DCS系统安装调试与运行维护•DCS系统故障诊断与处理技巧•DCS系统性能优化与升级改造建议contents目录CHAPTER01DCS系统概述定义DCS（DistributedControlSystem）即分布式控制系统，是一种基于微处理器技术的控制系统，具有分散控制、集中监视、操作和管理等功能。发展历程DCS系统起源于20世纪70年代，随着计算机技术、通信技术和控制技术的不断发展，DCS系统逐渐成熟并广泛应用于各个领域。DCS系统定义与发展历程DCS系统主要由过程控制级和过程监控级组成，其中过程控制级包括控制器、I/O模块等，过程监控级包括操作员站、工程师站等。DCS系统具有数据采集与处理、控制运算、顺序控制、报警处理、显示记录、人机接口和通信等功能。DCS系统组成及功能功能组成DCS系统在石油化工领域应用广泛，如炼油、乙烯、化肥等生产装置的控制。石油化工电力行业钢铁冶金DCS系统在电力行业主要用于火电厂、水电站和核电站等发电设备的控制。DCS系统在钢铁冶金领域应用于高炉、转炉、连铸等生产线的控制。030201DCS系统应用领域DCS系统在水泥建材领域应用于水泥生产线、玻璃生产线等的控制。水泥建材DCS系统在造纸印刷领域应用于造纸机、印刷机等设备的控制。造纸印刷DCS系统在食品加工领域应用于生产线自动化控制，如饮料灌装线、食品包装线等。食品加工DCS系统应用领域DCS系统在医药行业应用于药品生产线自动化控制，如发酵罐、反应釜等设备的控制。医药行业DCS系统还可应用于环保、水处理、轨道交通等领域。其他行业DCS系统应用领域CHAPTER02DCS系统硬件组成采用可编程逻辑控制，适用于中小型DCS系统，具有灵活性和易于维护的特点。PLC型控制器针对特定工业过程设计，具有高性能、高可靠性和丰富的控制功能。专用控制器结合PLC和专用控制器的优点，既具有灵活性，又能满足高性能需求。混合型控制器控制器类型及特点模拟量输入模块模拟量输出模块开关量输入模块开关量输出模块输入/输出模块功能介绍01020304将现场传感器采集的模拟信号转换为数字信号，供控制器处理。将控制器的数字输出信号转换为模拟信号，驱动执行器动作。接收现场开关量信号，如按钮、开关等，转换为数字信号供控制器识别。将控制器的数字输出信号转换为开关量信号，控制现场设备的启停。现场总线协议工业以太网协议OPC协议无线通信协议通讯网络架构与协议如Profibus、Modbus等，用于实现控制器与现场设备之间的通讯。一种通用的数据访问接口标准，使得不同厂商的软件和硬件可以无缝集成。如Ethernet/IP、Profinet等，用于实现控制器与上位机、其他控制器之间的通讯。如Zigbee、LoRa等，用于实现远程监控和数据传输。CHAPTER03DCS系统软件配置选择适合DCS系统的操作系统，如Windows或Linux等，确保系统稳定性和兼容性。根据硬件配置和性能需求，合理配置操作系统参数，如内存分配、任务优先级等。安装必要的补丁和更新，确保操作系统安全性和稳定性。操作系统选择与配置方法了解组态软件的基本功能和特点，如画面组态、脚本编程、数据连接等。掌握组态软件的使用技巧，如快速创建画面、优化脚本性能、实现复杂逻辑控制等。学习组态软件的高级功能，如报表生成、报警处理、远程访问等，提高DCS系统应用水平。组态软件功能及使用技巧掌握数据处理的常用技术和算法，如滤波、缩放、转换等。学习数据存储和管理的方法，如数据库技术、文件存储等，确保数据安全和可靠性。了解数据采集的基本原理和方法，如模拟量输入、数字量输入等。数据采集、处理与存储技术CHAPTER04DCS系统安装调试与运行维护包括控制器、I/O模块、通信网络、人机界面等组成部分。了解DCS系统基本构成确认安装环境准备安装工具和材料确认电源和接地确保安装场所符合DCS系统对环境的要求，如温度、湿度、振动等。准备好安装所需的工具，如螺丝刀、扳手等，以及必要的安装材料，如电缆、接线端子等。确保提供稳定的电源和可靠的接地，以保证DCS系统的正常运行。安装前准备工作及注意事项记录调试结果详细记录调试过程中的各项参数和结果，以便后续分析和优化。调试控制逻辑...
