干式变压器技术要求

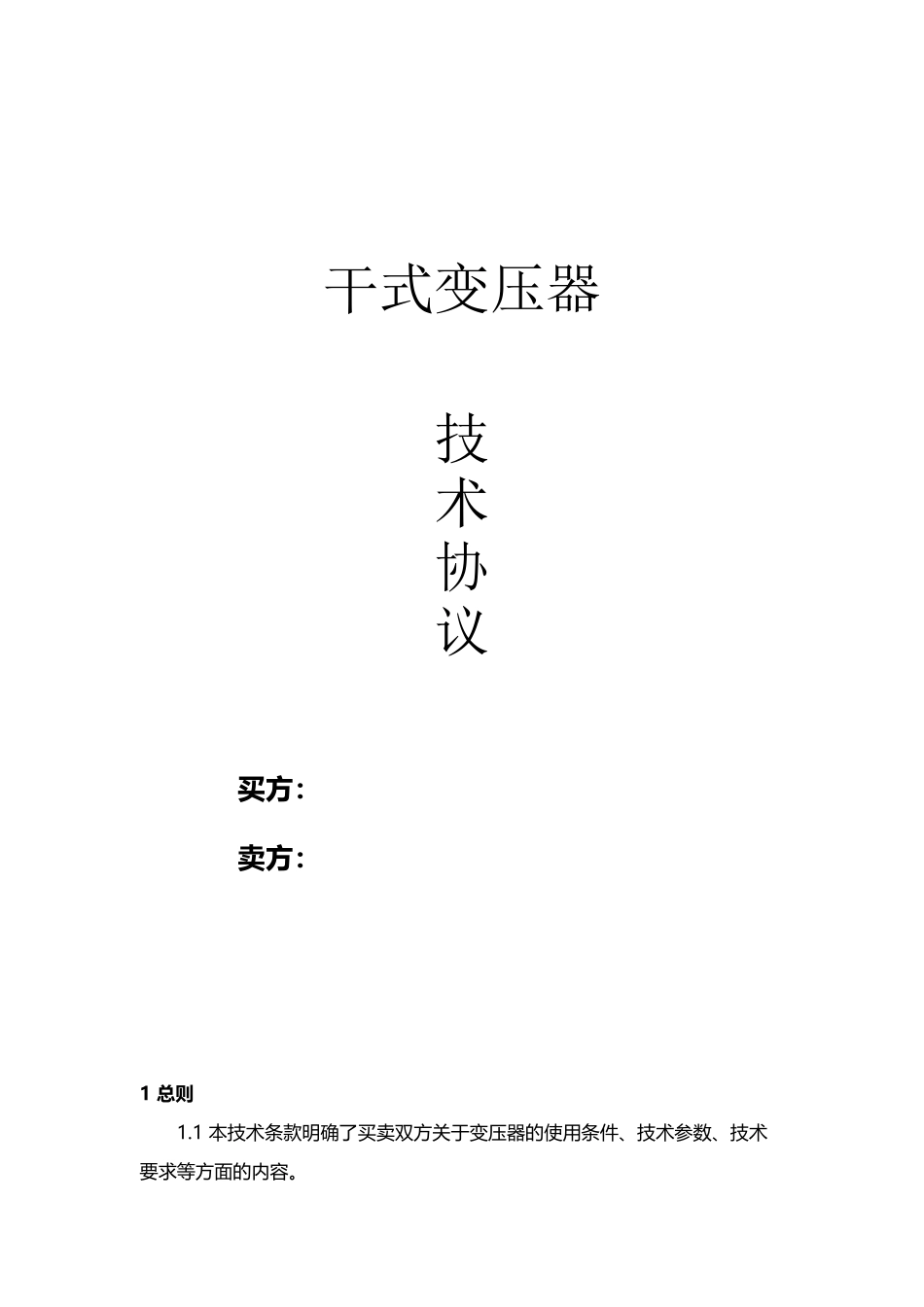

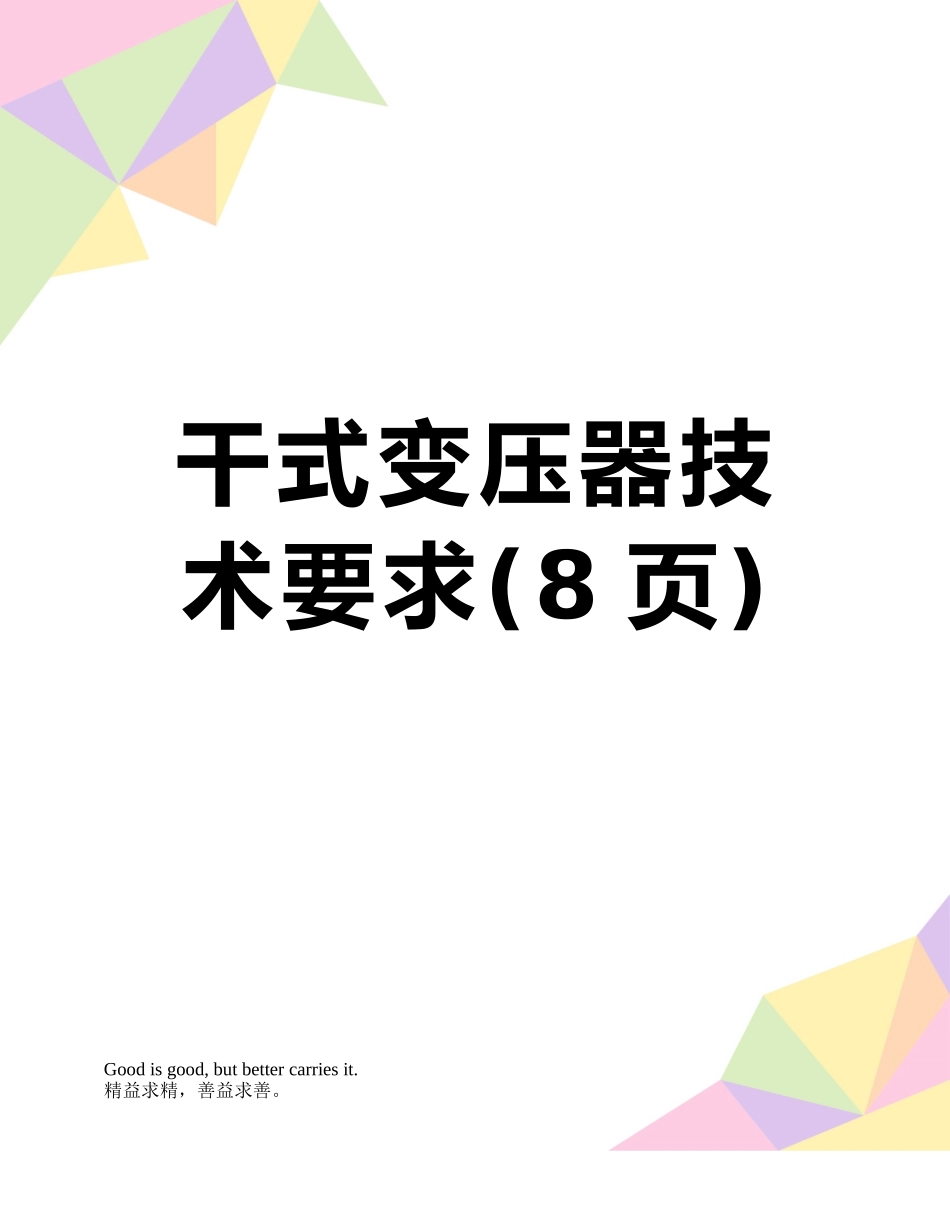

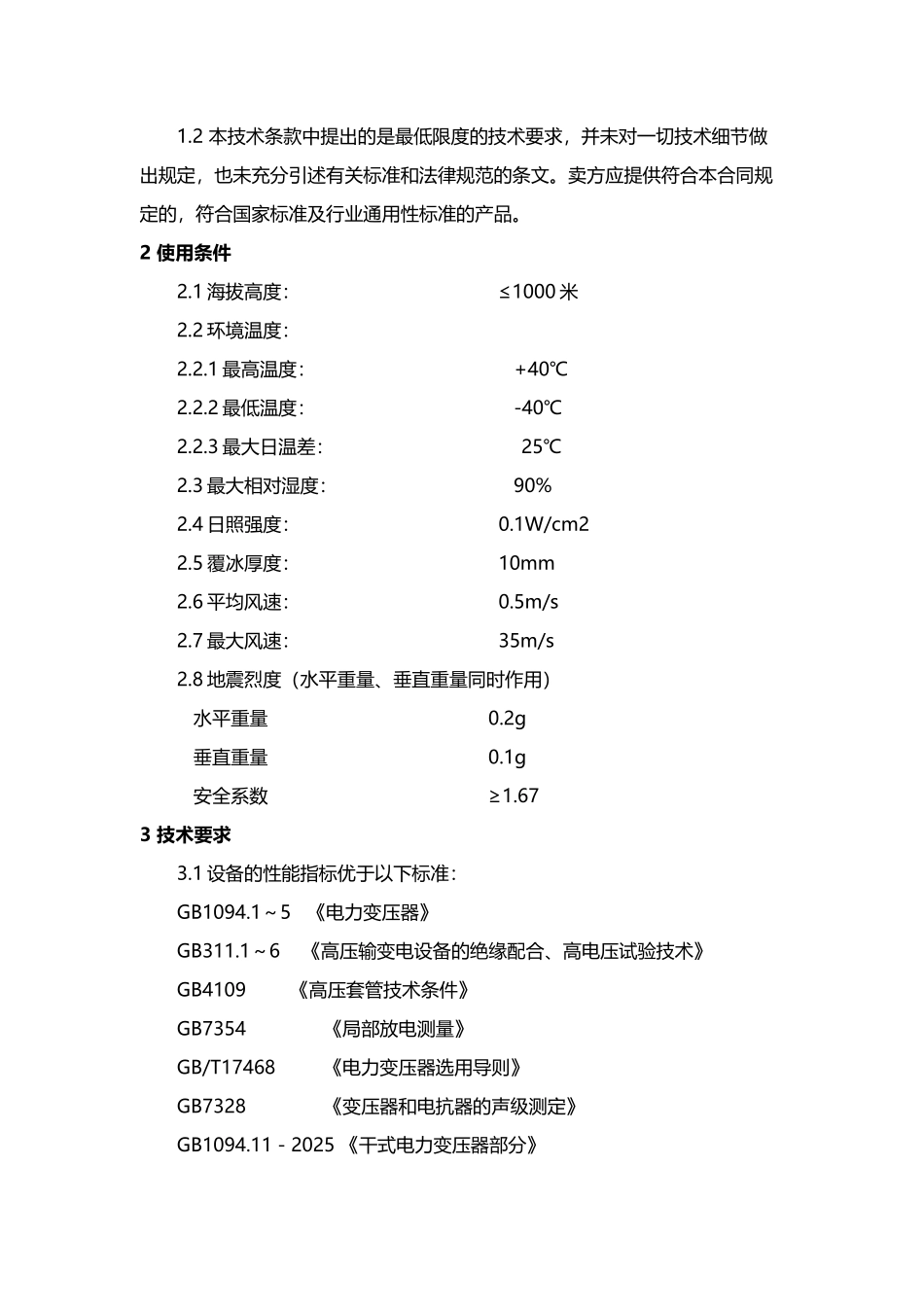

干式变压器技术要求(8 页)Good is good, but better carries it.精益求精，善益求善。干式变压器技术协议 买方：卖方：1 总则1.1 本技术条款明确了买卖双方关于变压器的使用条件、技术参数、技术要求等方面的内容。1.2 本技术条款中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和法律规范的条文。卖方应提供符合本合同规定的，符合国家标准及行业通用性标准的产品。2 使用条件2.1 海拔高度： ≤1000 米2.2 环境温度：2.2.1 最高温度： +40℃2.2.2 最低温度： -40℃2.2.3 最大日温差： 25℃2.3 最大相对湿度： 90%2.4 日照强度： 0.1W/cm22.5 覆冰厚度： 10mm2.6 平均风速： 0.5m/s2.7 最大风速： 35m/s2.8 地震烈度（水平重量、垂直重量同时作用） 水平重量 0.2g 垂直重量 0.1g 安全系数 ≥1.673 技术要求3.1 设备的性能指标优于以下标准：GB1094.1～5《电力变压器》GB311.1～6 《高压输变电设备的绝缘配合、高电压试验技术》 GB4109 《高压套管技术条件》GB7354 《局部放电测量》GB/T17468 《电力变压器选用导则》GB7328 《变压器和电抗器的声级测定》GB1094.11－2025 《干式电力变压器部分》GB/T10228－2025 《干式电力变压器技术参数和要求》GB4208-1997 《外壳防护等级的分类》3.2、结构要求3.2.1 变压器为三相自耦干式变压器 OSG 系列。3.2.2 运行前应能承受额定电压下 3 次冲击合闸。3.2.3 变压器及其附件的技术条件应满足 GB1094.11 的要求。3.2.4 变压器在规定的工作条件、在各种内部故障时，箱体不破坏。3.2.5 干式变压器器身外部需要带外壳壳体。成套风机冷却系统，并安装温控数字显示装置。3.2.6 变压器的安全保护装置应符合 GB1094.11 标准。3.2.7 铁芯：采纳最新结构件表面处理工艺，附着力强外型美观；拉带、拉板结构,整体机械强度较高，噪声低。铁芯由优质高导磁率，低损耗冷轧硅钢片制造，磁路结构设计合理，磁通密度远低于饱和值，采纳不冲孔 45°全斜接缝五阶步叠铁芯叠装工艺制造，使用高强度绝缘带特别的绑扎方法绑轧心柱，空载损耗、空载电流和铁芯噪音较低。铁芯表面采纳绝缘树脂密封涂覆，紧固件经表面处理以防止锈蚀，外观干净光滑。3.2.8 绕组:绕组设计应使电流和温度沿绕组均匀分布,并使绕组在全波和截波冲击使用时得到最佳的电压分布。绕组应能承受短路、过载和过电压而不发生局部过热,绕组和引线应绑扎得足够...
