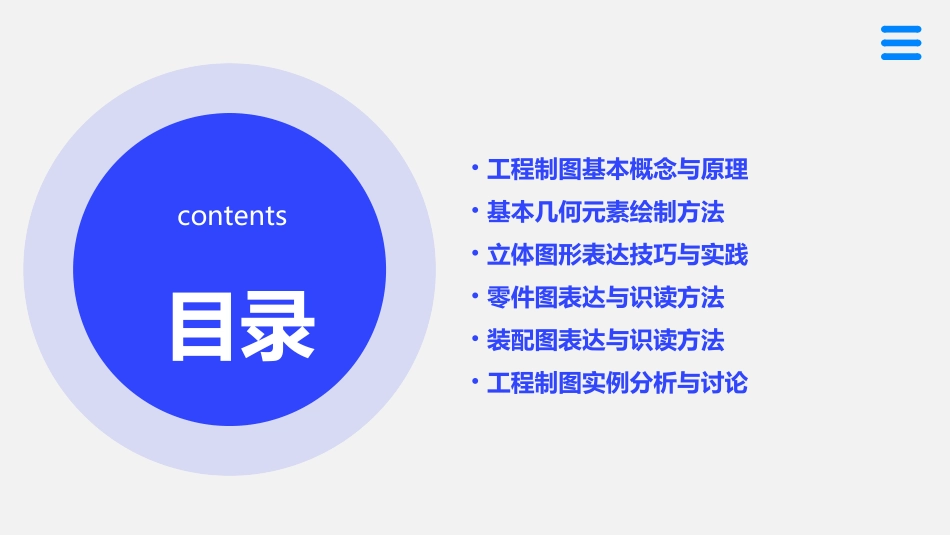

2024全新《工程制图完整》ppt课件目录contents•工程制图基本概念与原理•基本几何元素绘制方法•立体图形表达技巧与实践•零件图表达与识读方法•装配图表达与识读方法•工程制图实例分析与讨论工程制图基本概念与原理01运用正投影法原理，采用国家颁布的制图标准，将物体的形状、大小、结构等准确地表达在图纸上，作为工程建设的依据。工程制图定义是工程界的技术语言，是工程技术交流的重要工具，是工程设计与施工的桥梁和纽带。工程制图作用工程制图定义及作用将物体置于投影面与投影线之间，通过投影线将物体的形状、大小等信息传递到投影面上，形成物体的视图。根据投影原理，采用不同的视图表达方法（如基本视图、向视图、局部视图等）来完整、清晰地表达物体的形状和结构。投影原理与视图表达视图表达投影原理规定了图纸的标准尺寸和允许尺寸偏差，以及图纸的装订边和裁切边的位置。图纸幅面比例线型规定表示图纸上图形与实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。规定了各种图线的名称、型式、线宽以及一般用途等，如粗实线、细实线、虚线、点划线等。030201图纸幅面、比例及线型规定包括绘图机、复印机、扫描仪等，用于绘制、复制和扫描图纸。绘图仪器包括铅笔、绘图笔、圆规、分规、丁字尺等，用于绘制各种图形和符号。绘图工具利用计算机及其图形设备帮助设计人员进行设计工作，简称CAD。CAD系统是一个高效的设计工具，它可以极大地提高设计效率和质量。计算机辅助绘图绘图仪器与工具简介基本几何元素绘制方法02在绘图区域确定点的位置，使用绘图工具中的“点”命令进行绘制。点的绘制确定直线段的起点和终点，使用“直线”命令进行绘制。可以通过输入坐标值或捕捉屏幕上的点来确定起点和终点。直线段的绘制确定射线的起点和通过点，使用“射线”命令进行绘制。射线从一个点出发，沿一个方向无限延伸。射线的绘制点、直线段和射线绘制圆弧的绘制确定圆弧的起点、终点和圆心，使用“圆弧”命令进行绘制。也可以通过输入半径和角度等参数来绘制特定类型的圆弧。圆的绘制确定圆心和半径，使用“圆”命令进行绘制。可以通过输入坐标值或捕捉屏幕上的点来确定圆心，然后输入半径值。椭圆的绘制确定椭圆的长轴和短轴，以及椭圆的中心点，使用“椭圆”命令进行绘制。可以通过输入坐标值或捕捉屏幕上的点来确定椭圆的中心点和轴长。圆、圆弧及椭圆绘制确定多边形的各个顶点，使用“多边形”命令进行绘制。可以通过输入坐标值或捕捉屏幕上的点来确定多边形的顶点。多边形的绘制根据曲线的类型和参数，使用相应的曲线命令进行绘制。例如，可以使用“样条曲线”命令来创建平滑的曲线，或者使用“贝塞尔曲线”命令来创建具有控制点的曲线。曲线的绘制多边形和曲线绘制文字注写在绘图区域中选择文字注写的位置，使用“文字”命令进行注写。可以设置文字的字体、大小、倾斜角度等属性。尺寸标注选择需要标注的对象，使用“尺寸”命令进行标注。可以设置标注的样式、精度、箭头类型等属性。同时，还可以使用“快速标注”等工具来提高标注效率。文字注写与尺寸标注立体图形表达技巧与实践03正视图、俯视图、左视图三个基本视图的形成原理及相互位置关系。三视图的形成掌握正投影的基本规律，包括真实性、积聚性、类似性等。投影规律理解并掌握三视图之间的长对正、高平齐、宽相等的对应关系。视图间的对应关系三视图形成及投影规律123了解截交线的形成原理及其基本性质，如截平面与立体表面的交点是截交线上的点等。截交线的概念及性质理解相贯线的形成原理及其基本性质，如两立体相交时其表面产生的交线是相贯线等。相贯线的概念及性质掌握求截交线和相贯线的基本方法，如表面取点法、辅助平面法等，并能够灵活运用这些方法解决实际问题。处理方法截交线与相贯线处理方法03绘制步骤按照形体分析、确定主视图、绘制其他视图、检查并描深的步骤完成组合体三视图的绘制。01组合体的形体分析了解组合体的组合形式及其表面连接关系，为后续的三视图绘制打下基础。02视图选择根据组合体的形状特征选择合适的视图表达方案，包括主视图的选择和其他视图的选择。组合体三...
