建筑供电与照明课程设计VIP专享

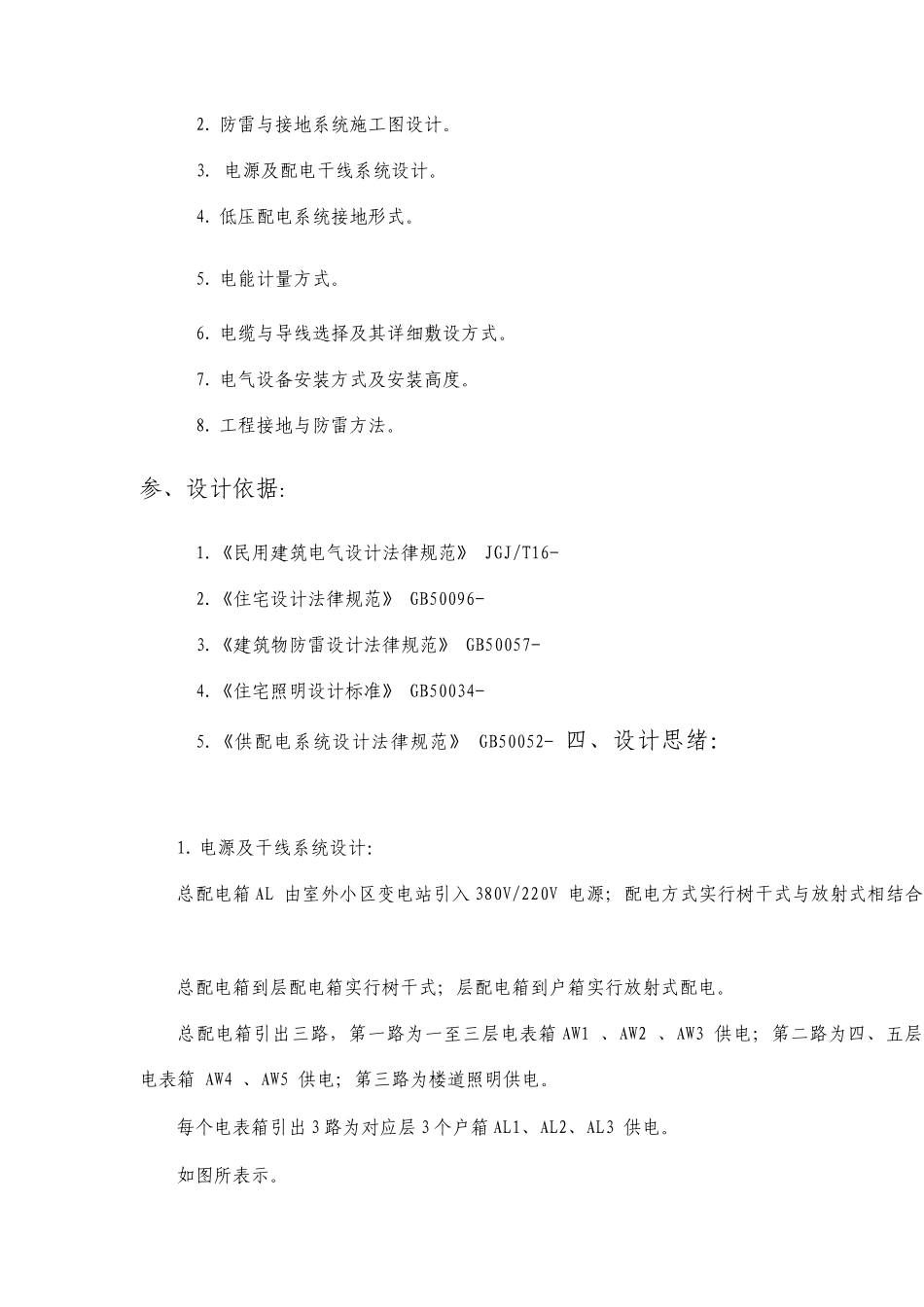

目录 一、建筑概括 ........................................................................2 二、电气设计内容 ....................................................................2 三、设计依据 ........................................................................2 四、设计 思 绪 ........................................................................2 五 工 程 计 算 .........................................................................5 六、设备选型 ........................................................................20 七、防雷与接地 .......................................................................22 建筑电气负荷计算书 、壱建筑概括： 本工程为某五层住宅，每层三户，每层相同位置户型相同。 第一户 96.35m2，第二户 114.6m²，第三户 112.31m²。 该建筑物属于第三类建筑物。 、弐电气设计内容： 1. 照明与插座平面、系统施工图设计。 2. 防雷与接地系统施工图设计。 3．电源及配电干线系统设计。 4. 低压配电系统接地形式。 5. 电能计量方式。 6. 电缆与导线选择及其详细敷设方式。 7. 电气设备安装方式及安装高度。 8. 工程接地与防雷方法。 参、设计依据： 1.《民用建筑电气设计法律规范》 JGJ/T16- 2.《住宅设计法律规范》 GB50096- 3.《建筑物防雷设计法律规范》 GB50057- 4.《住宅照明设计标准》 GB50034- 5.《供配电系统设计法律规范》 GB50052- 四、设计思绪： 1. 电源及干线系统设计： 总配电箱 AL 由室外小区变电站引入 380V/220V 电源；配电方式实行树干式与放射式相结合。 总配电箱到层配电箱实行树干式；层配电箱到户箱实行放射式配电。 总配电箱引出三路，第一路为一至三层电表箱 AW1 、AW2 、AW3 供电；第二路为四、五层电表箱 AW4 、AW5 供电；第三路为楼道照明供电。 每个电表箱引出 3 路为对应层 3 个户箱 AL1、AL2、AL3 供电。 如图所表示。 2. 低压配电系统接地形式： 低压配电系统实行 TN-C-S 接地系统。 总配电箱 AL 线进线实行三相四线（零线、PE 线共用），在总配电箱 AL 内零线与PE 线分开，PE 线重复接地，使得 PE 线电位为零。 3. 电能计量方式：本住宅楼实行预付费式电能表。 每层装设一电表箱，每箱 3 个表分别为 3 户计量用电量。 4....
