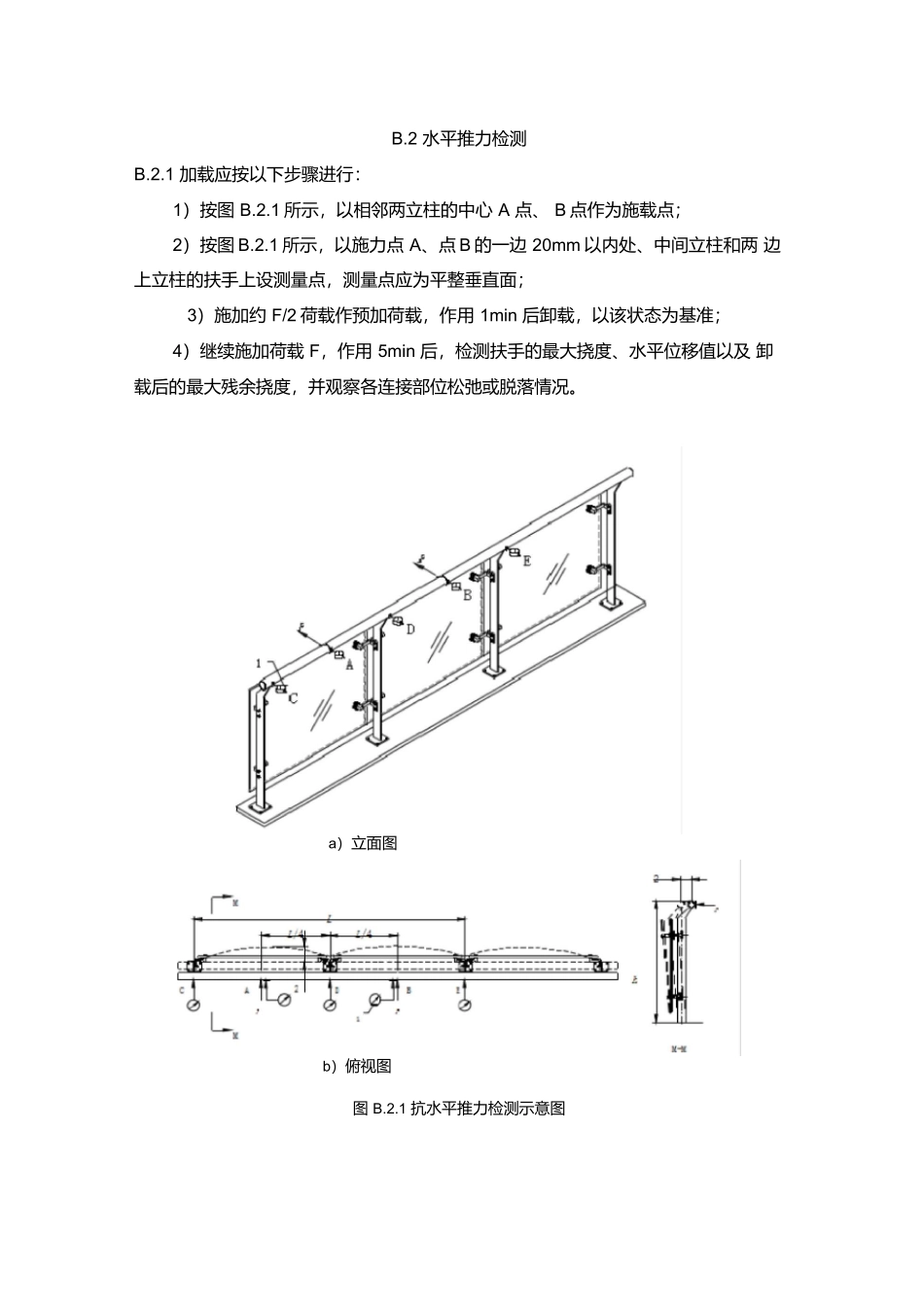

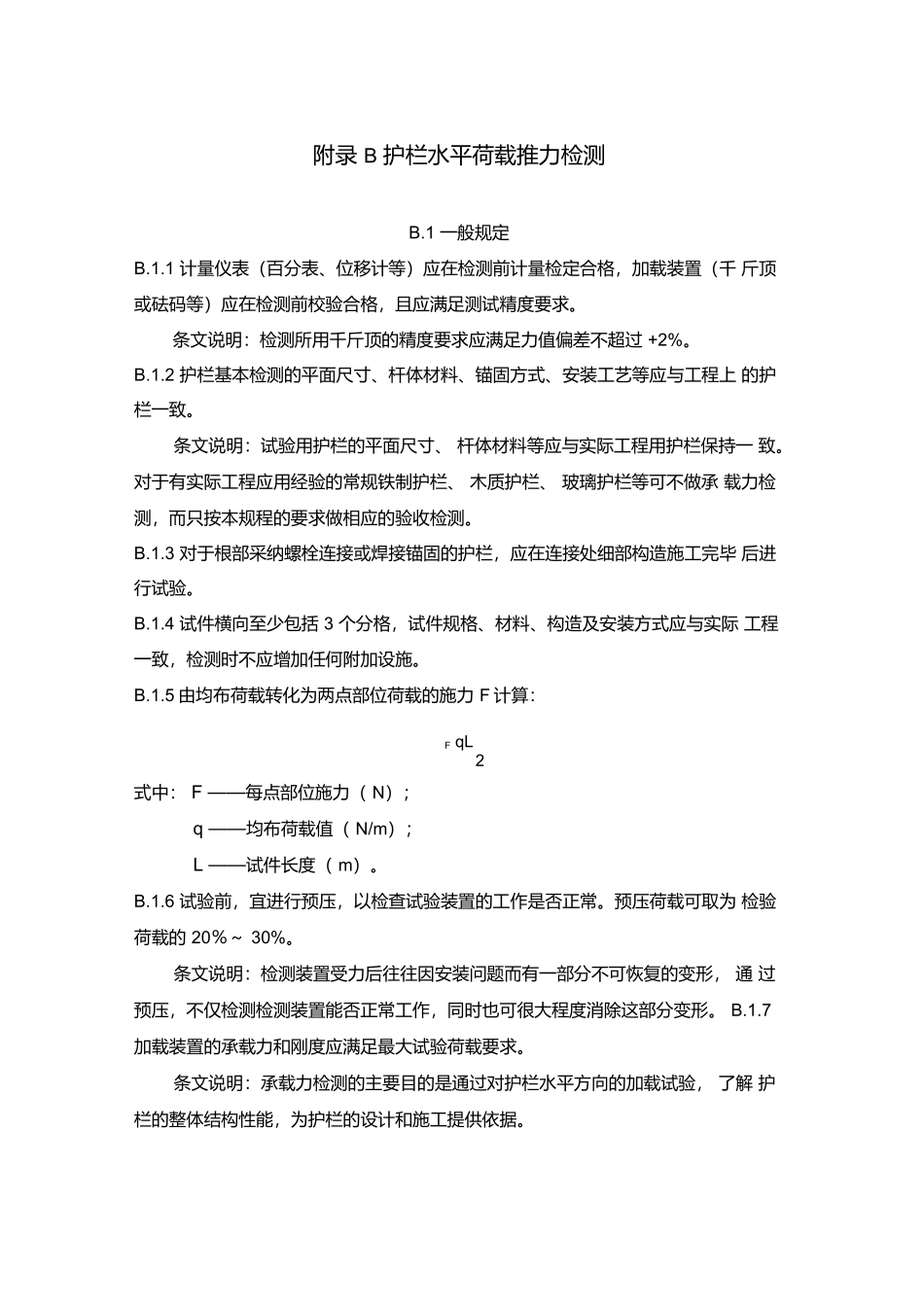

附录 B 护栏水平荷载推力检测B.1 一般规定B.1.1 计量仪表（百分表、位移计等）应在检测前计量检定合格，加载装置（千 斤顶或砝码等）应在检测前校验合格，且应满足测试精度要求。条文说明：检测所用千斤顶的精度要求应满足力值偏差不超过 +2%。B.1.2 护栏基本检测的平面尺寸、杆体材料、锚固方式、安装工艺等应与工程上 的护栏一致。条文说明：试验用护栏的平面尺寸、 杆体材料等应与实际工程用护栏保持一 致。对于有实际工程应用经验的常规铁制护栏、 木质护栏、 玻璃护栏等可不做承 载力检测，而只按本规程的要求做相应的验收检测。B.1.3 对于根部采纳螺栓连接或焊接锚固的护栏，应在连接处细部构造施工完毕 后进行试验。B.1.4 试件横向至少包括 3 个分格，试件规格、材料、构造及安装方式应与实际 工程一致，检测时不应增加任何附加设施。B.1.5 由均布荷载转化为两点部位荷载的施力 F 计算：F qL2式中： F ——每点部位施力（ N）；q ——均布荷载值（ N/m）；L ——试件长度（ m）。B.1.6 试验前，宜进行预压，以检查试验装置的工作是否正常。预压荷载可取为 检验荷载的 20 ％～ 30%。条文说明：检测装置受力后往往因安装问题而有一部分不可恢复的变形， 通 过预压，不仅检测检测装置能否正常工作，同时也可很大程度消除这部分变形。 B.1.7 加载装置的承载力和刚度应满足最大试验荷载要求。条文说明：承载力检测的主要目的是通过对护栏水平方向的加载试验， 了解 护栏的整体结构性能，为护栏的设计和施工提供依据。B.2 水平推力检测B.2.1 加载应按以下步骤进行：1）按图 B.2.1 所示，以相邻两立柱的中心 A 点、 B 点作为施载点；2）按图 B.2.1 所示，以施力点 A、点 B 的一边 20mm 以内处、中间立柱和两 边上立柱的扶手上设测量点，测量点应为平整垂直面；3）施加约 F/2 荷载作预加荷载，作用 1min 后卸载，以该状态为基准；4）继续施加荷载 F ，作用 5min 后，检测扶手的最大挠度、水平位移值以及 卸载后的最大残余挠度，并观察各连接部位松弛或脱落情况。a）立面图b）俯视图图 B.2.1 抗水平推力检测示意图B.2.2 抗水平荷载性能检测时，荷载按 1.0kN/m 计算，护栏最大的相对水平位移 值不应大于 30mm ，扶手的相对挠度不应大于 L/250 ，卸载 1min 后扶手的残余挠度 不应大于 L/1000 （L 为扶手长度），且不出现松弛或脱落现象。B.2.3 检测数据按下列方式...
