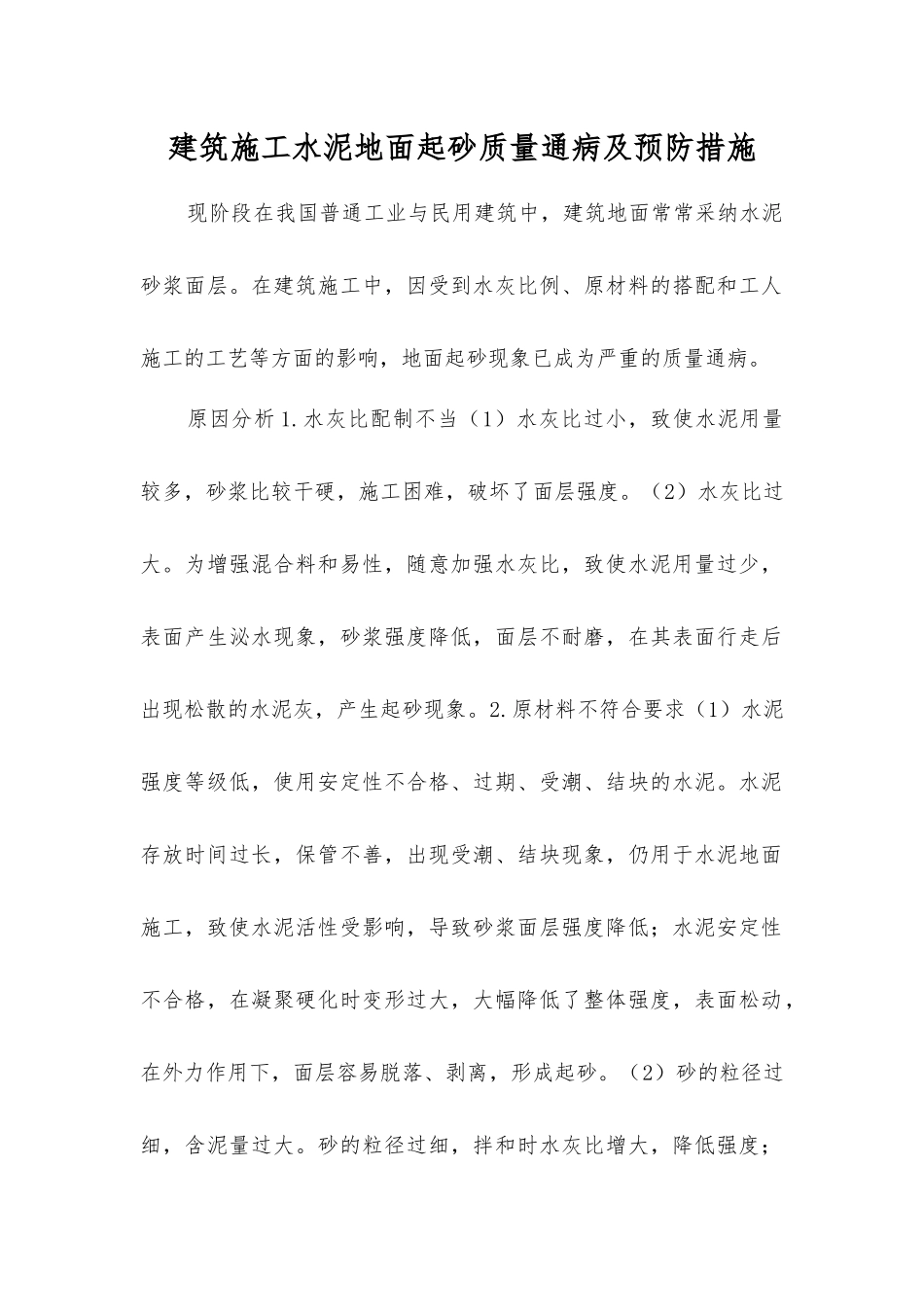

建筑施工水泥地面起砂质量通病及预防措施VIP专享

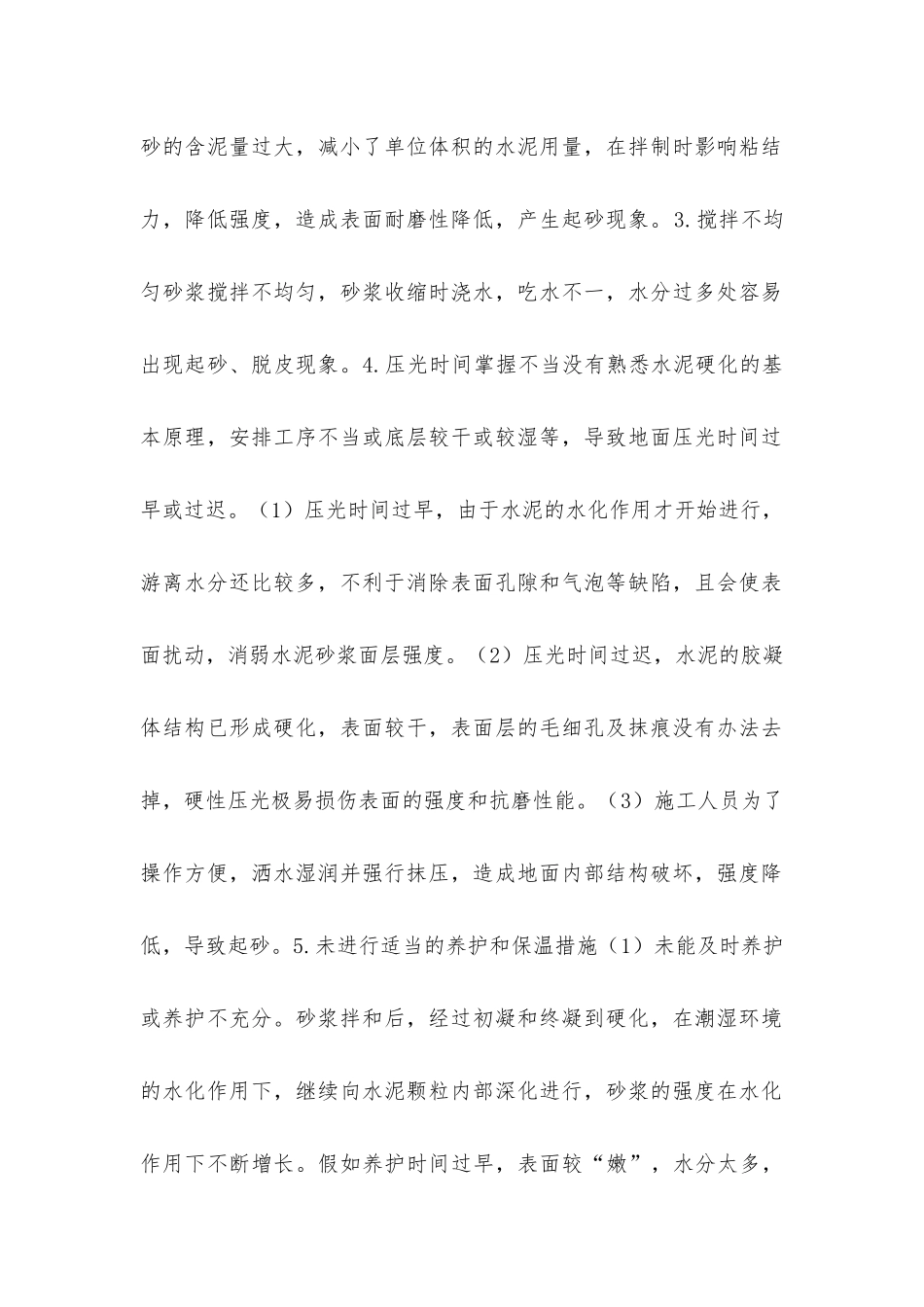

建筑施工水泥地面起砂质量通病及预防措施现阶段在我国普通工业与民用建筑中，建筑地面常常采纳水泥砂浆面层。在建筑施工中，因受到水灰比例、原材料的搭配和工人施工的工艺等方面的影响，地面起砂现象已成为严重的质量通病。原因分析 1.水灰比配制不当（1）水灰比过小，致使水泥用量较多，砂浆比较干硬，施工困难，破坏了面层强度。（2）水灰比过大。为增强混合料和易性，随意加强水灰比，致使水泥用量过少，表面产生泌水现象，砂浆强度降低，面层不耐磨，在其表面行走后出现松散的水泥灰，产生起砂现象。2.原材料不符合要求（1）水泥强度等级低，使用安定性不合格、过期、受潮、结块的水泥。水泥存放时间过长，保管不善，出现受潮、结块现象，仍用于水泥地面施工，致使水泥活性受影响，导致砂浆面层强度降低；水泥安定性不合格，在凝聚硬化时变形过大，大幅降低了整体强度，表面松动，在外力作用下，面层容易脱落、剥离，形成起砂。（2）砂的粒径过细，含泥量过大。砂的粒径过细，拌和时水灰比增大，降低强度；砂的含泥量过大，减小了单位体积的水泥用量，在拌制时影响粘结力，降低强度，造成表面耐磨性降低，产生起砂现象。3.搅拌不均匀砂浆搅拌不均匀，砂浆收缩时浇水，吃水不一，水分过多处容易出现起砂、脱皮现象。4.压光时间掌握不当没有熟悉水泥硬化的基本原理，安排工序不当或底层较干或较湿等，导致地面压光时间过早或过迟。（1）压光时间过早，由于水泥的水化作用才开始进行，游离水分还比较多，不利于消除表面孔隙和气泡等缺陷，且会使表面扰动，消弱水泥砂浆面层强度。（2）压光时间过迟，水泥的胶凝体结构已形成硬化，表面较干，表面层的毛细孔及抹痕没有办法去掉，硬性压光极易损伤表面的强度和抗磨性能。（3）施工人员为了操作方便，洒水湿润并强行抹压，造成地面内部结构破坏，强度降低，导致起砂。5.未进行适当的养护和保温措施（1）未能及时养护或养护不充分。砂浆拌和后，经过初凝和终凝到硬化，在潮湿环境的水化作用下，继续向水泥颗粒内部深化进行，砂浆的强度在水化作用下不断增长。假如养护时间过早，表面较“嫩”，水分太多，会导致表面的脱皮、起砂；假如养护时间过长，硬化的深层作用会因为水化热引起的水分快速蒸发，形成缺水状态，减缓硬化速度，使得强度与耐磨能力明显降低。（2）在没有保温措施的冬期低温施工时，砂浆容易受冻，表面的强度被破坏，且受冻后，体积膨胀，在解冻后不能恢复，使得空隙率变大，表面形成...
