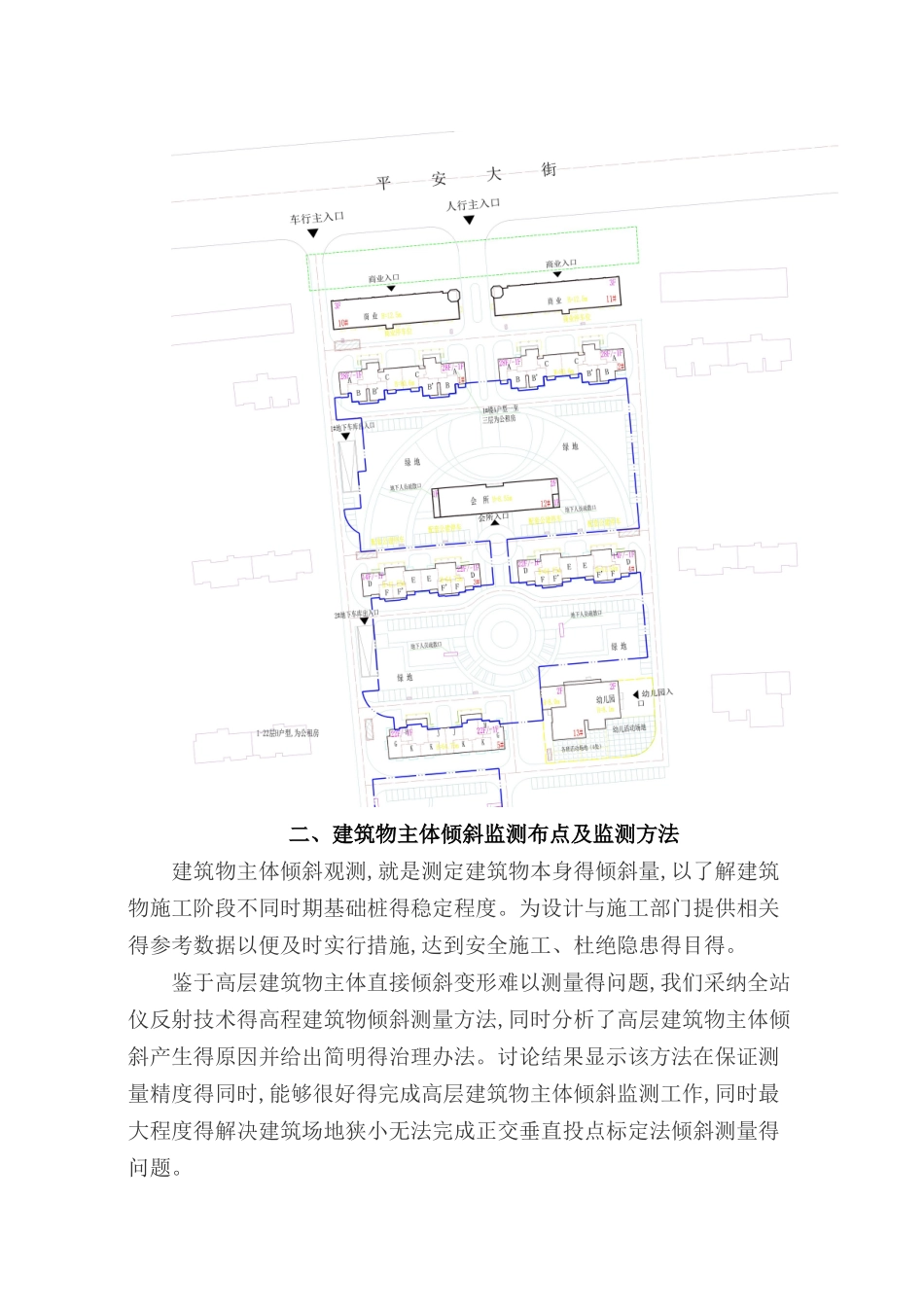

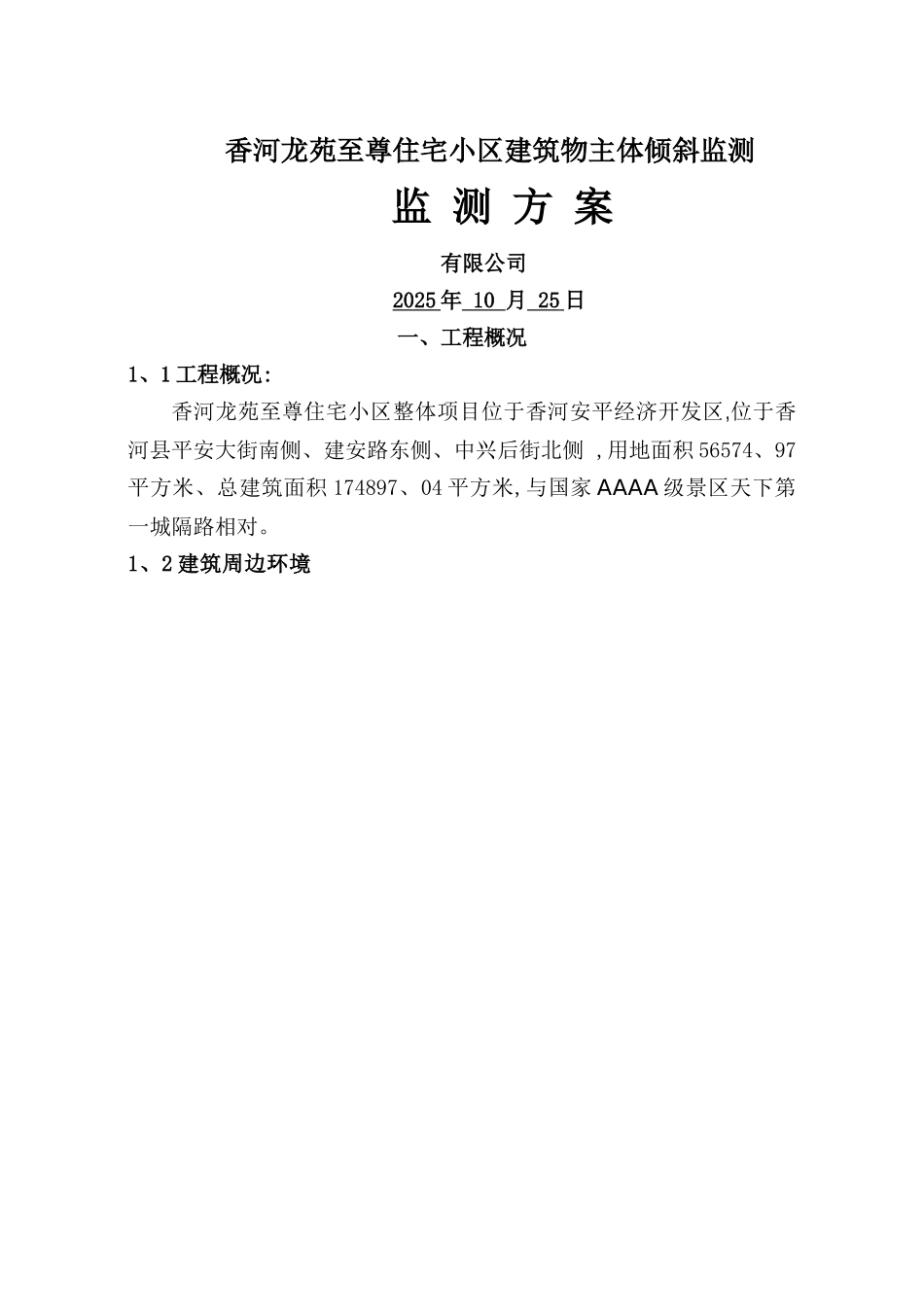

香河龙苑至尊住宅小区建筑物主体倾斜监测监 测 方 案有限公司2025 年 10 月 25 日一、工程概况1、1 工程概况:香河龙苑至尊住宅小区整体项目位于香河安平经济开发区,位于香河县平安大街南侧、建安路东侧、中兴后街北侧 ,用地面积 56574、97平方米、总建筑面积 174897、04 平方米,与国家 AAAA 级景区天下第一城隔路相对。1、2 建筑周边环境二、建筑物主体倾斜监测布点及监测方法建筑物主体倾斜观测,就是测定建筑物本身得倾斜量,以了解建筑物施工阶段不同时期基础桩得稳定程度。为设计与施工部门提供相关得参考数据以便及时实行措施,达到安全施工、杜绝隐患得目得。 鉴于高层建筑物主体直接倾斜变形难以测量得问题,我们采纳全站仪反射技术得高程建筑物倾斜测量方法,同时分析了高层建筑物主体倾斜产生得原因并给出简明得治理办法。讨论结果显示该方法在保证测量精度得同时,能够很好得完成高层建筑物主体倾斜监测工作,同时最大程度得解决建筑场地狭小无法完成正交垂直投点标定法倾斜测量得问题。2、1 作业依据 1、《工程测量法律规范》2、《建筑地基基础设计法律规范》3、《建筑变形测量法律规范》2、2 基准点埋设,观测点埋设在建筑物外侧 35m 左右,且在建筑物外立面延长线上布设监测基准点,根据矩形得建筑物来布点得话,应布设 4 个稳定得基准点。2、3 选用测量仪器测量仪器应采纳 1“TOPCON721/LP 全站仪。2、4 观测方法根据《建筑物变形测量规程》二级变形测量等级要求,水平角观测2 测回,竖直角 2 测回,测距 2 测回,每测回 4 个读数。通过高精度全站仪直接观测建筑物上倾斜监测点三维坐标,猎取建筑物主体或各层间监测点得 x 方向与 y 方向得偏移量。继而计算建筑物整体倾斜与位移。为了测量方便性,测量点得布设为:1．在 1 层封顶之后布设测量点。2．在 5 层封顶之后布设测量点。3．在 10 层封顶之后布设测量点。4．在 15 层封顶之后布设测量点。5．在 20 层封顶之后布设测量点。6．在 25 层封顶之后布设测量点。1. 测出建筑得高度 h。2. 测出顶底反射片水平夹角 a。3. 测出基准点到建筑物得水平距离 s4. 则建筑物主体倾斜量 d=s*tan(a)5. 主体倾斜率 l=d/h 6. 主体倾斜度 v=arctan(d/h)7. 下一次测量同样计算出倾斜率,根据测量得时间与两次倾斜率得差别计算出倾斜速率。2、5 监测点清单监测项目监测点型号数量基准点18 钢钉4监测点18 钢钉202、6 监控量测主要仪器表清单序号量...
