手孔封堵施工方案

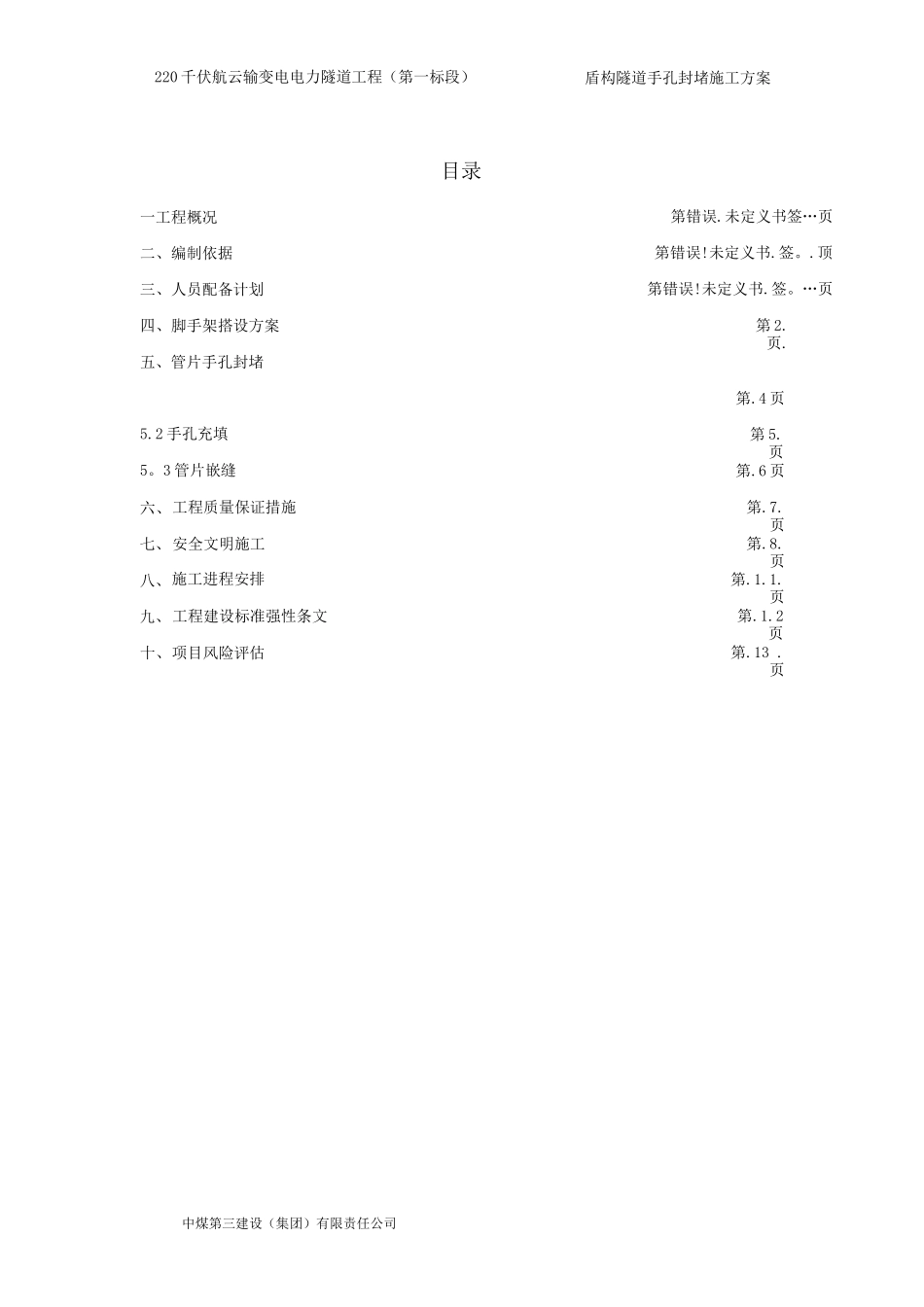

220 千伏航云输变电电力隧道工程（第一标段）盾构隧道手孔封堵施工方案一工程概况二、编制依据三、人员配备计划四、脚手架搭设方案五、管片手孔封堵5.2 手孔充填5。3 管片嵌缝六、工程质量保证措施七、安全文明施工八、施工进程安排九、工程建设标准强性条文十、项目风险评估中煤第三建设（集团）有限责任公司目录第错误.未定义书签…页第错误!未定义书.签。.顶第错误!未定义书.签。…页第 2.页.第.4 页第 5.页第.6 页第.7.页第.8.页第.1.1.页第.1.2页第.13 .页220 千伏航云输变电电力隧道工程（第一标段）盾构隧道手孔封堵施工方案中煤第三建设（集团）有限责任公司一、工程概况220 千伏航云输变电电力隧道工程(第一标段)南段盾构部分设计起止里程为 NDK0+0〜NDK0+918。073,区间全长 918.073 米，包括盾构区间隧道、3 个工作井及隧道内电缆支架钢结构等工程内容。盾构始发井南段 1#井位于云城西路与云城南一路相交处，隧道总体沿云城西路呈南北走向，吊出井南段 3#井位于云城西路与云城南三路相交处。沿线现主要为道路、绿化带及平整人行道，全线地形较为平坦，全线无较大的坡度.地面标高 10〜15m，相对高差 2〜5m.盾构隧道采纳海瑞克土压平衡盾构机施工，开挖直径 4。396 米,混凝土衬砌为 1。0 米环宽标准管片(外径 4.1 米、内径 3。6 米)。二、编制依据(1 )《盾构法隧道施工与验收法律规范》(GB50446-28 );(2) 《混凝土结构工程施工质量验收法律规范》(GB50204 - 22 )(2025);(3) 《水泥胶砂强度试验方法》(GB17671-1999);(4)《地下铁道工程施工及验收法律规范》GB50299 —1999 ( 23修订版)。(5) 《地下工程防水技术法律规范》GB50108 —28三、人员配备计划手孔封堵人员配置序号工种人数1管理12普工5中煤第三建设(集团)有限责任公司第°页220 千伏航云输变电电力隧道工程（第一标段）盾构隧道手孔封堵施工方案 220 千伏航云输变电电力隧道工程(第一标段)盾构隧道手孔封堵施工方案3泥水工4四、脚手架搭设方案本工程为隧道嵌缝工程，为了便于施工和安全管理的要求.故采纳移动式钢管脚手架，脚夫手架材料 48mm，壁厚 3。5mm 扣件连接。脚手架选用的钢管符合 HB7 —793 号钢技术文件，扣件采纳 KT-33-8可锻铸铁铸造，采购时要严格把关，材料规格正确，材质优良，无脆裂，无变形，滑移等现象，用于立杆、大横杆、剪刀撑的钢管长 4-6m 为宜。4。1 搭设方法和法律规范4。1。1 搭设前，应先将长度适...
