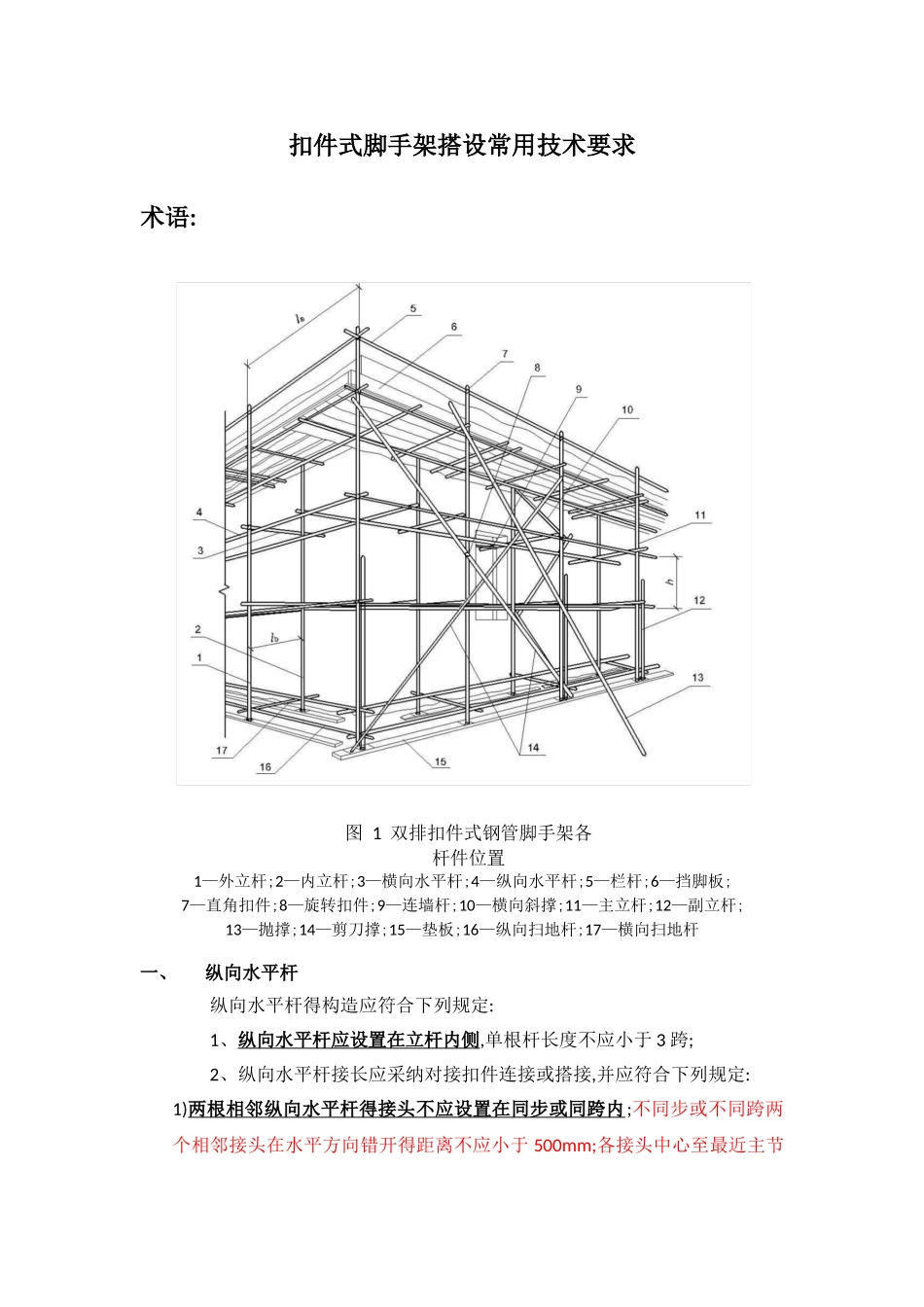

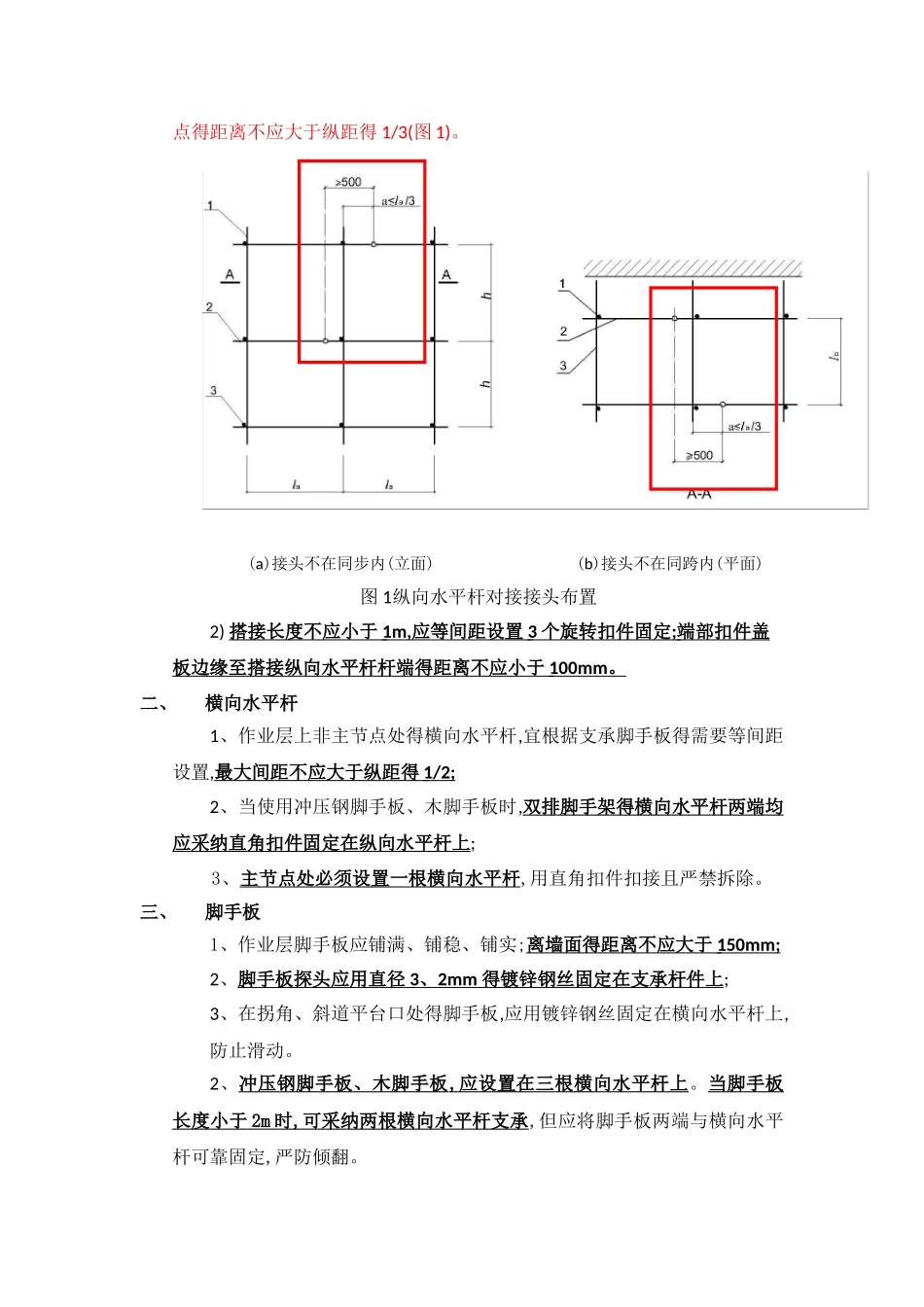

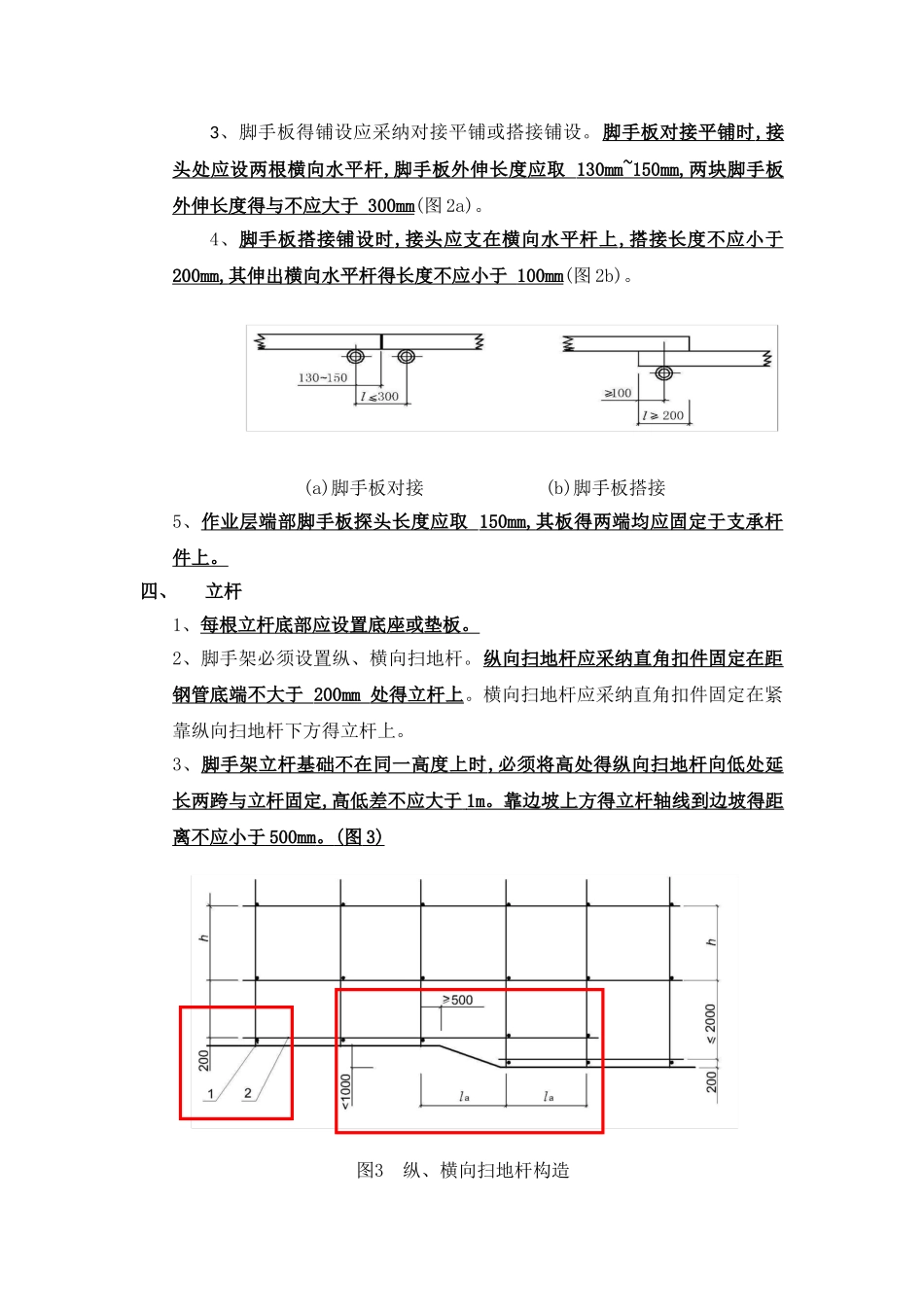

扣件式脚手架搭设常用技术要求术语:图 1 双排扣件式钢管脚手架各杆件位置1—外立杆;2—内立杆;3—横向水平杆;4—纵向水平杆;5—栏杆;6—挡脚板;7—直角扣件;8—旋转扣件;9—连墙杆;10—横向斜撑;11—主立杆;12—副立杆;13—抛撑;14—剪刀撑;15—垫板;16—纵向扫地杆;17—横向扫地杆一、纵向水平杆纵向水平杆得构造应符合下列规定:1、纵向水平杆应设置在立杆内侧,单根杆长度不应小于 3 跨;2、纵向水平杆接长应采纳对接扣件连接或搭接,并应符合下列规定:1)两根相邻纵向水平杆得接头不应设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开得距离不应小于 500mm;各接头中心至最近主节点得距离不应大于纵距得 1/3(图 1)。 (a)接头不在同步内(立面) (b)接头不在同跨内(平面)图 1纵向水平杆对接接头布置2) 搭接长度不应小于 1m, 应等间距设置 3 个旋转扣件固定 ; 端部扣件盖 板边缘至搭接纵向水平杆杆端得距离不应小于 100mm 。 二、横向水平杆1、作业层上非主节点处得横向水平杆,宜根据支承脚手板得需要等间距设置,最大间距不应大于纵距得 1/2; 2、当使用冲压钢脚手板、木脚手板时,双排脚手架得横向水平杆两端均应采纳直角扣件固定在纵向水平杆上;3、主 节点处必须 设 置一根横 向 水平杆 ,用直角扣件扣接且严禁拆除。三、脚手板1、作业层脚手板应铺满、铺稳、铺实;离墙面得距离不应大于 150mm; 2、脚手板探头应用直径 3 、 2mm 得镀锌钢丝固定在支承杆件上 ;3、在拐角、斜道平台口处得脚手板,应用镀锌钢丝固定在横向水平杆上,防止滑动。2、冲压钢脚手板、木脚手板 , 应设置在三 根 横向水平杆上 。当脚手板长度小于 2m 时 , 可采纳两根横向水平杆支承 ,但应将脚手板两端与横向水平杆可靠固定,严防倾翻。3、脚手板得铺设应采纳对接平铺或搭接铺设。脚手板对接平铺时 , 接 头处应设两根横向水平杆 , 脚手板外伸长度应取 130mm~150mm , 两块脚手板 外伸长度得与不应大于 300mm (图 2a)。4、脚手板搭接铺设时 , 接头应支在横向水平杆上 , 搭接长度不应小于 200mm, 其伸出横向水平杆得长度不应小于 100mm (图 2b)。(a)脚手板对接 (b)脚手板搭接5、作业层端部脚手板探头长度应取 150mm, 其板得两端均应固定于支承杆 件上。四、立杆1、每根立杆底部应设置底座或垫板。2、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距钢管底端不大于 200mm 处得立杆上...
