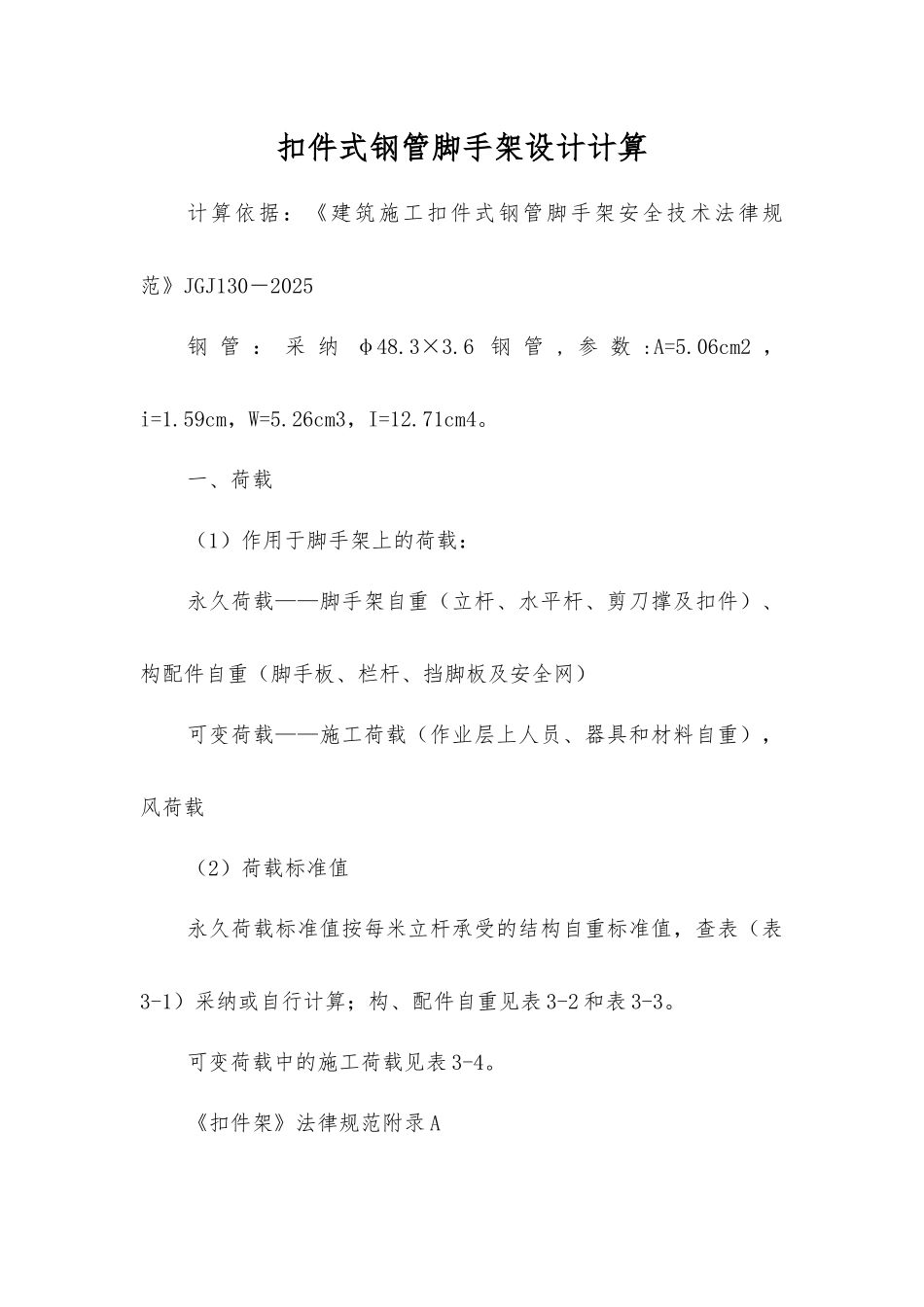

扣件式钢管脚手架设计计算

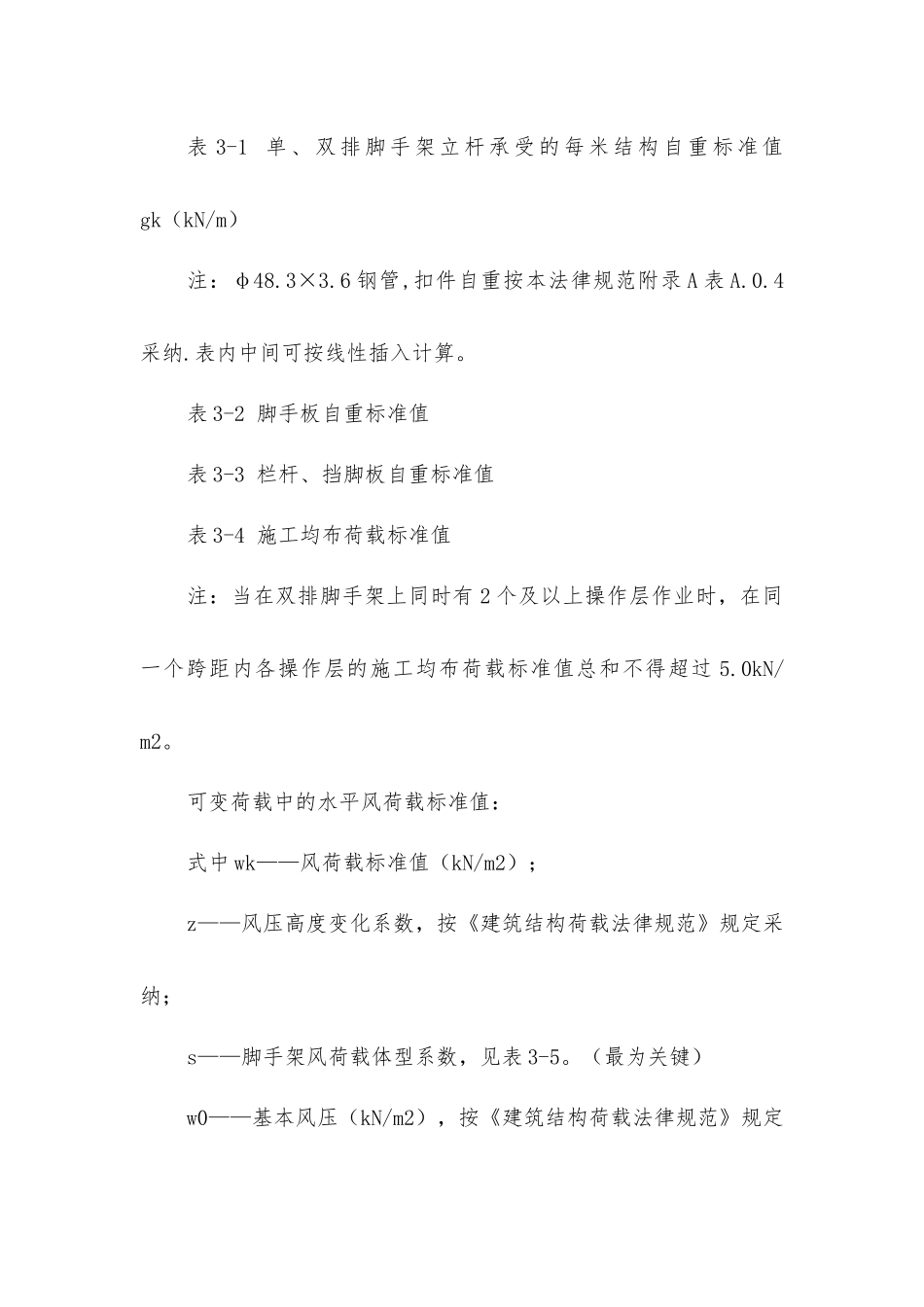

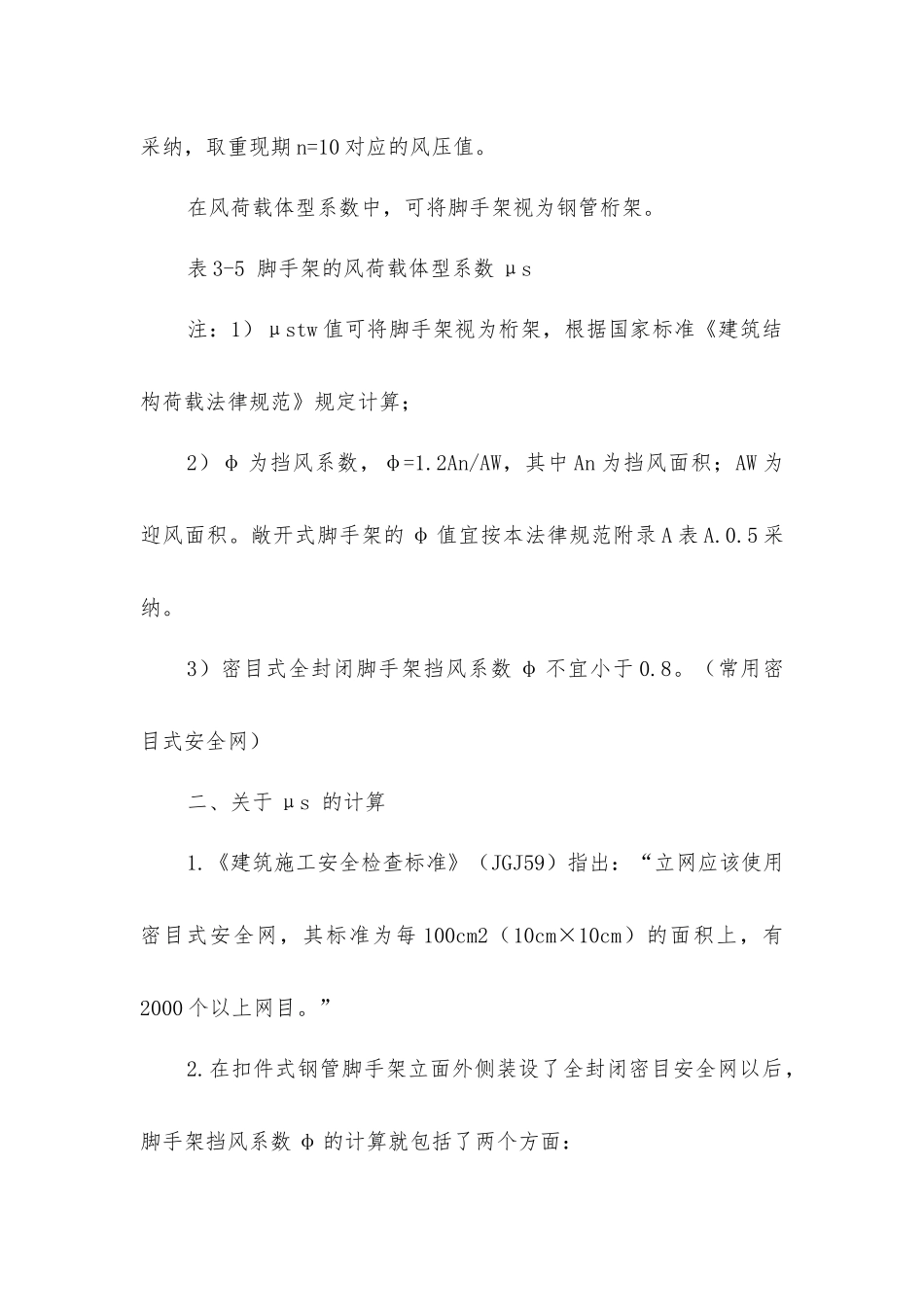

扣件式钢管脚手架设计计算计算依据：《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130－2025钢 管 ： 采 纳 φ48.3×3.6 钢 管 , 参 数 :A=5.06cm2 ， i=1.59cm，W=5.26cm3，I=12.71cm4。一、荷载（1）作用于脚手架上的荷载：永久荷载——脚手架自重（立杆、水平杆、剪刀撑及扣件）、构配件自重（脚手板、栏杆、挡脚板及安全网）可变荷载——施工荷载（作业层上人员、器具和材料自重），风荷载（2）荷载标准值永久荷载标准值按每米立杆承受的结构自重标准值，查表（表3-1）采纳或自行计算；构、配件自重见表 3-2 和表 3-3。可变荷载中的施工荷载见表 3-4。《扣件架》法律规范附录 A表 3-1 单、双排脚手架立杆承受的每米结构自重标准值gk（kN/m）注：φ48.3×3.6 钢管,扣件自重按本法律规范附录 A 表 A.0.4采纳.表内中间可按线性插入计算。表 3-2 脚手板自重标准值表 3-3 栏杆、挡脚板自重标准值表 3-4 施工均布荷载标准值注：当在双排脚手架上同时有 2 个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值总和不得超过 5.0kN/m2。可变荷载中的水平风荷载标准值：式中 wk——风荷载标准值（kN/m2）；z——风压高度变化系数，按《建筑结构荷载法律规范》规定采纳；s——脚手架风荷载体型系数，见表 3-5。（最为关键）w0——基本风压（kN/m2），按《建筑结构荷载法律规范》规定采纳，取重现期 n=10 对应的风压值。在风荷载体型系数中，可将脚手架视为钢管桁架。表 3-5 脚手架的风荷载体型系数 μs注：1）μstw 值可将脚手架视为桁架，根据国家标准《建筑结构荷载法律规范》规定计算；2）φ 为挡风系数，φ=1.2An/AW，其中 An 为挡风面积；AW 为迎风面积。敞开式脚手架的 φ 值宜按本法律规范附录 A 表 A.0.5 采纳。3）密目式全封闭脚手架挡风系数 φ 不宜小于 0.8。（常用密目式安全网）二、关于 μs 的计算1.《建筑施工安全检查标准》（JGJ59）指出：“立网应该使用密目式安全网，其标准为每 100cm2（10cm×10cm）的面积上，有2000 个以上网目。”2.在扣件式钢管脚手架立面外侧装设了全封闭密目安全网以后，脚手架挡风系数 φ 的计算就包括了两个方面：（1）密目安全网的挡风系数 φ1；（2）架体本身的挡风系数 φ2。(查法律规范附表，特别情况才计算）3.挡风系数 φ 的计算公式：式中， φ1φ2/1.2 为安全网与脚手架杆件重复计算部分，需扣除。例：求安全网...
