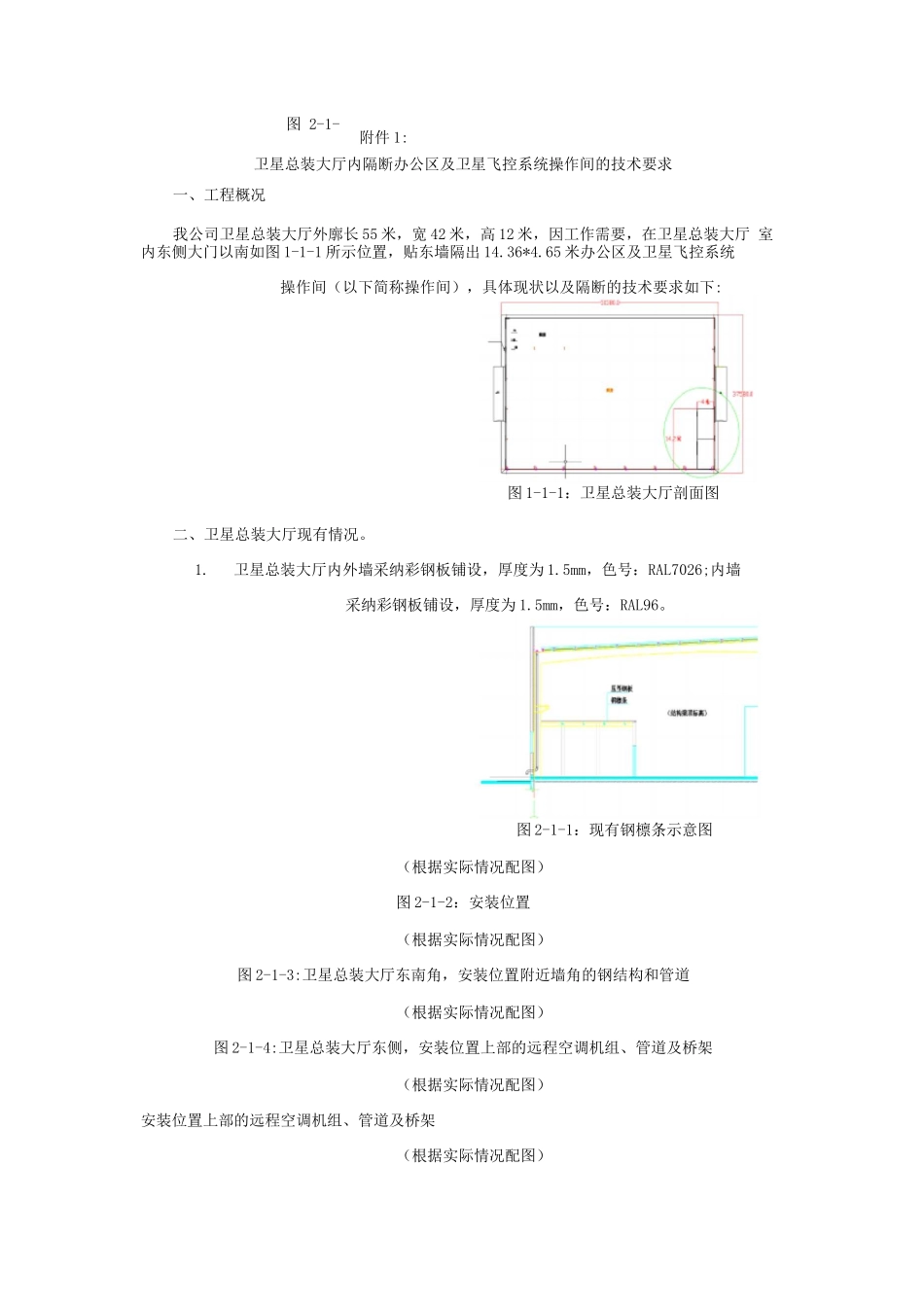

附件 1:卫星总装大厅内隔断办公区及卫星飞控系统操作间的技术要求一、工程概况我公司卫星总装大厅外廓长 55 米,宽 42 米,高 12 米,因工作需要,在卫星总装大厅 室内东侧大门以南如图 1-1-1 所示位置,贴东墙隔出 14.36*4.65 米办公区及卫星飞控系统操作间(以下简称操作间),具体现状以及隔断的技术要求如下:图 1-1-1:卫星总装大厅剖面图二、卫星总装大厅现有情况。1.卫星总装大厅内外墙采纳彩钢板铺设,厚度为 1.5mm,色号:RAL7026;内墙采纳彩钢板铺设,厚度为 1.5mm,色号:RAL96。图 2-1-1:现有钢檩条示意图(根据实际情况配图)图 2-1-2:安装位置(根据实际情况配图)图 2-1-3:卫星总装大厅东南角,安装位置附近墙角的钢结构和管道(根据实际情况配图)图 2-1-4:卫星总装大厅东侧,安装位置上部的远程空调机组、管道及桥架(根据实际情况配图)安装位置上部的远程空调机组、管道及桥架(根据实际情况配图)图 2-1-5:图 2-1-6:安装位置附近的配电箱图 2-1-7:卫星总装大厅现有配电箱安装尺寸三、安全性能技术要求1.卫星总装大厅内隔断耐火等级为二级;2.承重墙、柱:燃烧性能为不燃性,耐火极限不低于 2.5h;3.梁:燃烧性能为不燃性,耐火极限不低于 1.5h;4.房间隔墙:燃烧性能为不燃性,耐火极限不低于 0.5h;5.屋顶承重部件:燃烧性能为不燃性,耐火极限不低于 1h;6.吊顶,燃烧性能为难燃性,耐火极限不低于 0.25h。四、办公区及操作间技术要求1.整体尺寸参考下图,屋顶高度与外窗齐平并与桥架保持安全距离。(根据实际情况配图)图 4-1-1:平面尺寸(详见附件)2.整体框架结构采纳足够强度的方钢与檩条做出框架,框架与地面,框架与主墙,应 牢固结合(参考图 4-2-1)。3.内外墙 1.1M 以下墙裙,使用金属龙骨加金属装饰板进行包覆。图 4-2-1:参考示意图(墙裙未示出)4. 墙裙以上采纳铝型材推拉窗与固定玻璃隔断相间隔。5. 办公区及操作间顶部采纳钢结构屋顶,石膏板吊顶,顶部分别安装吸顶式风机盘管。图 4-6-1:吊顶示意图6. 需安装两处悬挂式无门槛推拉门,办公区门宽 950mm,操作间门宽 20mm,门洞净 空高度大于 2.2 米。7. 办公区插座共 9 处,操作间室内插座共 2 处,具体位置按需配置,电气线路穿越应 实行KGB 金属管。管线、柜体及施工工艺符合《建筑电气工程施工质量验收法律规范〉〉(GB50303 — 22 )要求。对所有电器元器件实物按要求进行标识,标识需要统一、整...
