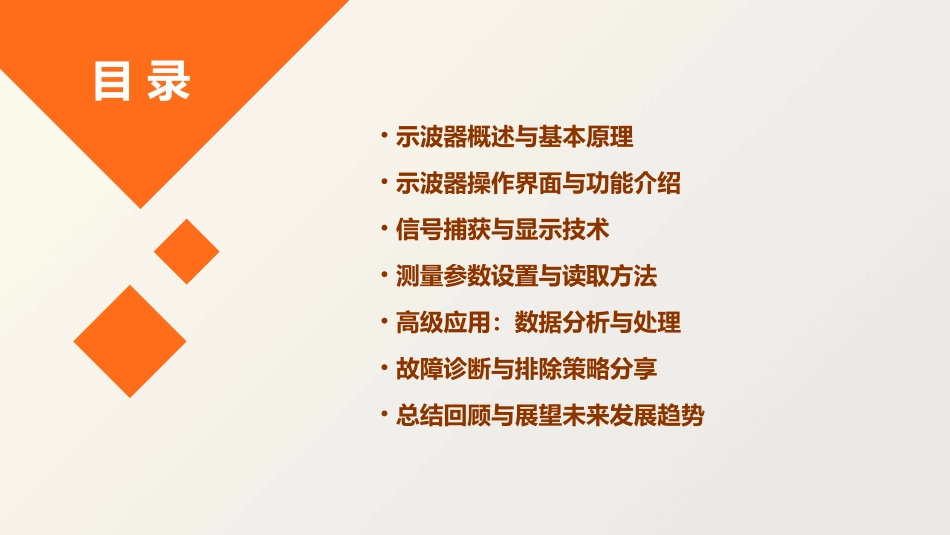

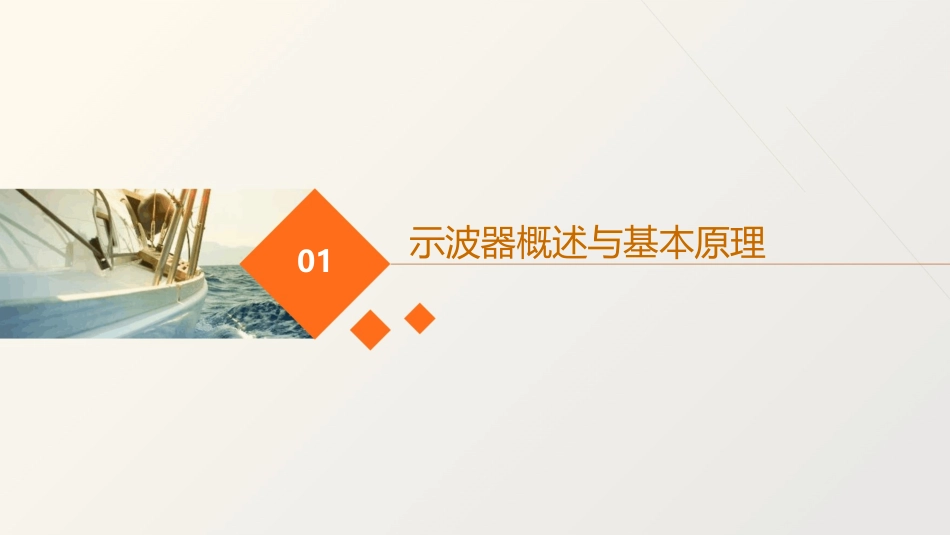

测试测量基础5示波器的使用目录•示波器概述与基本原理•示波器操作界面与功能介绍•信号捕获与显示技术•测量参数设置与读取方法•高级应用：数据分析与处理•故障诊断与排除策略分享•总结回顾与展望未来发展趋势01示波器概述与基本原理0102示波器定义及作用在电子设备的研发、生产、维修等领域，示波器是不可或缺的测量工具。示波器是一种电子测量仪器，用于观测和分析随时间变化的电压波形。工作原理简介010203示波器通过将被测信号加在示波管的垂直偏转板上，使光点在屏幕上作垂直方向的运动。同时，示波器内部产生一个与时间成正比的锯齿波电压，加在水平偏转板上，使光点在屏幕上作水平方向的运动。通过调节相关旋钮，可以使光点在屏幕上描绘出被测信号的波形。采用模拟电路技术，具有操作简单、价格较低的特点，但精度和稳定性相对较低。模拟示波器采用数字信号处理技术，具有高精度、高稳定性、多种触发模式等特点，是现代电子测量领域的主流工具。数字示波器可同时测量模拟信号和数字信号，适用于复杂的电子系统测试。混合信号示波器便携式设计，适用于现场测试和维修工作。手持式示波器常见类型及其特点02示波器操作界面与功能介绍010203示波器屏幕显示波形图像、测量参数和设置菜单等。前面板按键包括电源开关、通道选择、触发方式选择、时基/幅度调整等。后面板接口提供信号输入/输出、外部触发、通信接口等。操作界面布局电源开关通道选择触发方式选择时基/幅度调整控制示波器的开启和关闭。选择需要观测的信号通道，通常有CH1、CH2等。设置触发模式，如边沿触发、脉宽触发等。调整水平时基和垂直幅度，以适应不同的信号观测需求。0401主要功能按键说明0203ABDC菜单进入与退出通过前面板按键或触摸屏操作进入或退出菜单。参数设置与调整在菜单中选择需要设置的参数，如触发电平、滤波器类型等，并进行调整。保存与调用设置将当前设置保存为预设值，以便下次快速调用。同时，也可以调用之前保存的预设值。帮助与信息查询在菜单中提供使用说明、技术规格等信息，方便用户了解和使用示波器。菜单设置与调整方法03信号捕获与显示技术根据被测信号源的内阻大小，选择合适的输入阻抗，以减小信号源与示波器之间的相互影响。输入阻抗选择耦合方式选择探头选择根据被测信号的特性和需求，选择合适的耦合方式，如直流耦合、交流耦合、接地耦合等。根据被测信号的频率、幅度和带宽等参数，选择合适的探头，以确保信号的准确传输和测量。030201信号输入与耦合方式选择根据被测信号的特点和需求，选择合适的触发模式，如边沿触发、脉宽触发、视频触发等。触发模式选择根据被测信号的幅度和噪声水平，合理设置触发电平，以确保信号的稳定触发和显示。触发电平设置采用预触发、延迟触发等技巧，优化触发效果，提高信号捕获的准确性和效率。触发优化技巧触发模式设置及优化技巧123根据被测信号的频率和周期，选择合适的时基档位，以确保波形的完整显示和测量。时基调整根据被测信号的幅度和噪声水平，合理调整垂直灵敏度，以确保波形的清晰显示和准确测量。垂直灵敏度调整利用示波器的测量功能，对波形的周期、频率、幅度、相位等参数进行测量和分析。波形参数测量波形显示参数调整方法04测量参数设置与读取方法幅度测量参数设置垂直灵敏度选择根据信号幅度大小选择合适的垂直灵敏度，使得信号在示波器屏幕上占据合适的比例。垂直偏移调整通过调整垂直偏移，使得信号波形在屏幕中心位置显示，便于观察和测量。幅度测量单位选择根据实际需要选择合适的幅度测量单位，如伏特、毫伏等。时基选择根据信号频率和周期选择合适的时基，使得信号在示波器屏幕上能够完整显示一个或多个周期。触发方式选择根据信号特点选择合适的触发方式，如边沿触发、视频触发等，以确保信号稳定显示在屏幕上。时间测量单位选择根据实际需要选择合适的时间测量单位，如秒、毫秒等。时间测量参数设置自动测量功能01利用示波器的自动测量功能，可以快速准确地测量信号的频率和周期。光标测量法02通过移动光标到信号波形的特定位置，如峰值、谷值等，可以读取相应的幅度和时间信息，进而计算频率和周期。公式计...
