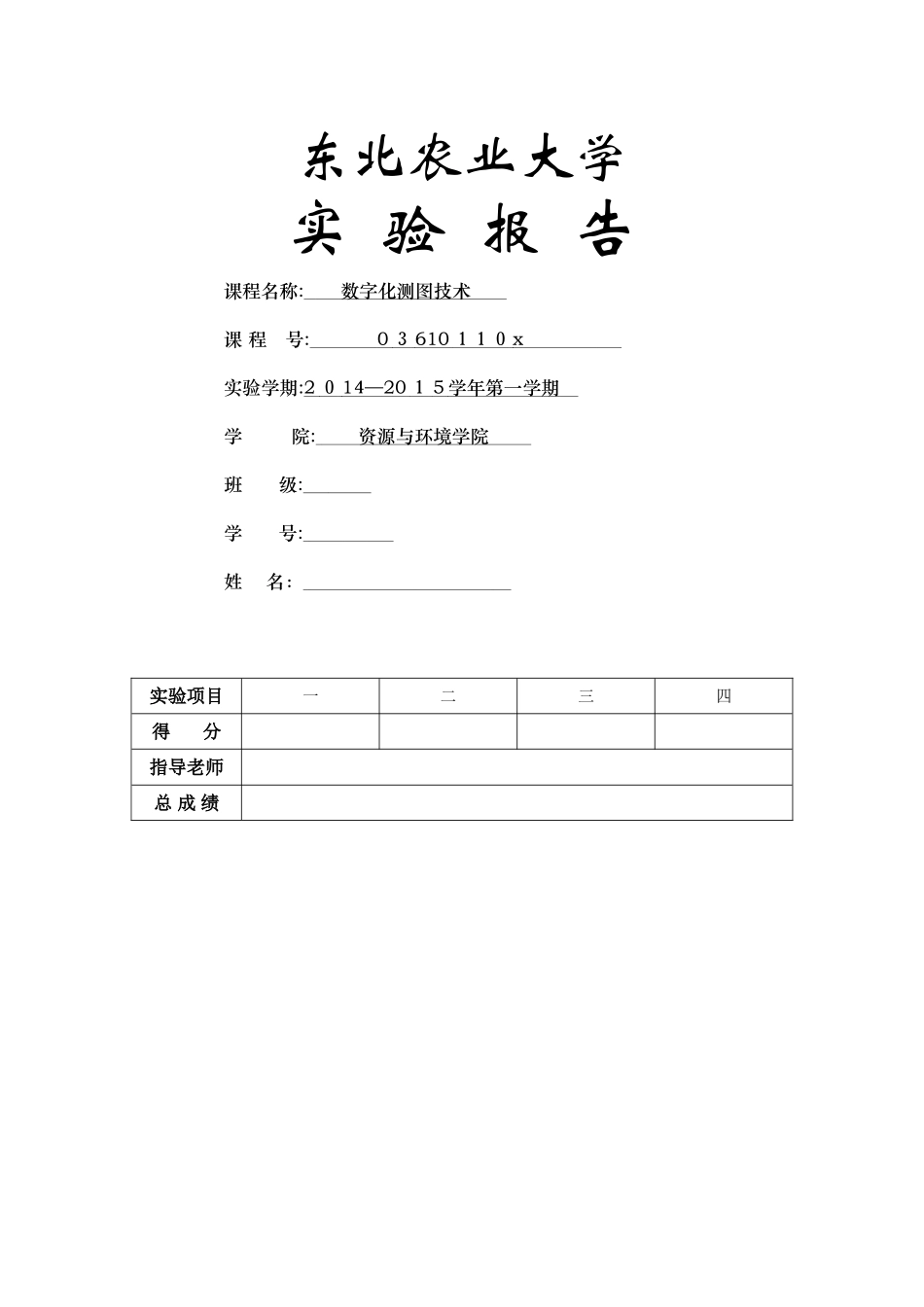

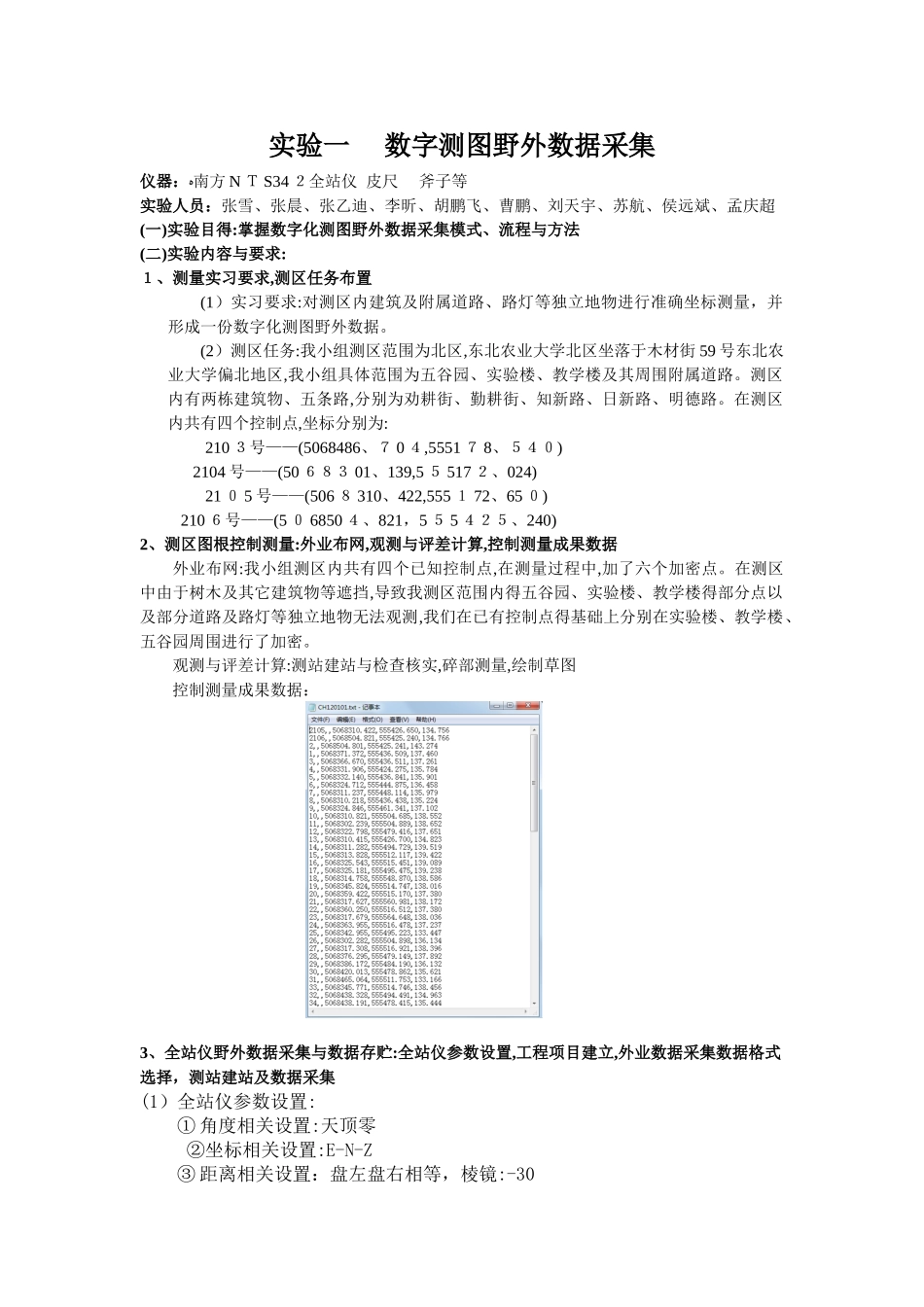

东北农业大学实 验 报 告课程名称: 数字化测图技术 课 程 号: 0 ３ 610 １１０ x 实验学期:2 ０ 14 — 20 １ 5 学年第一学期 学 院: 资源与环境学院 班 级: 学 号: 姓 名： 实验项目一二三四得 分指导老师总 成 绩实验一 数字测图野外数据采集仪器：ﻩ南方 N Ｔ S34 ２全站仪 皮尺 斧子等实验人员：张雪、张晨、张乙迪、李昕、胡鹏飞、曹鹏、刘天宇、苏航、侯远斌、孟庆超(一)实验目得:掌握数字化测图野外数据采集模式、流程与方法(二)实验内容与要求:１、测量实习要求,测区任务布置(1）实习要求:对测区内建筑及附属道路、路灯等独立地物进行准确坐标测量，并形成一份数字化测图野外数据。(2）测区任务:我小组测区范围为北区,东北农业大学北区坐落于木材街 59 号东北农业大学偏北地区,我小组具体范围为五谷园、实验楼、教学楼及其周围附属道路。测区内有两栋建筑物、五条路,分别为劝耕街、勤耕街、知新路、日新路、明德路。在测区内共有四个控制点,坐标分别为: 210 ３号——(5068486、７ 0 ４,5551 ７ 8、５４０) 2104 号——(50 ６８３ 01、139,5 ５ 517 ２、024) 21 ０ 5 号——(506 ８ 310、422,555 １ 72、65 ０) 210 ６号——(5 ０ 6850 ４、821，5 ５ 5 ４２５、240)2、测区图根控制测量:外业布网,观测与评差计算,控制测量成果数据外业布网:我小组测区内共有四个已知控制点,在测量过程中,加了六个加密点。在测区中由于树木及其它建筑物等遮挡,导致我测区范围内得五谷园、实验楼、教学楼得部分点以及部分道路及路灯等独立地物无法观测,我们在已有控制点得基础上分别在实验楼、教学楼、五谷园周围进行了加密。观测与评差计算:测站建站与检查核实,碎部测量,绘制草图控制测量成果数据： 3、全站仪野外数据采集与数据存贮:全站仪参数设置,工程项目建立,外业数据采集数据格式选择，测站建站及数据采集(1）全站仪参数设置: ① 角度相关设置:天顶零 ②坐标相关设置:E-N-Z③ 距离相关设置：盘左盘右相等，棱镜:-30（2)工程项目建立:项目－新建项目-项目名称：１２ 011（3)外业数据采集数据格式选择：点号,编码,E-N-Z(4）测站建站及数据采集 ① 在测量范围内选择一控制点点,作为测站，另外两点作为观测点。② 将全站仪安置于点,对中、整平。③ 进行建站，在全站仪所在得控制点建站,选择已知点建站——测站命名——后视点命名——输入已知点与后视点得坐标——照准...
