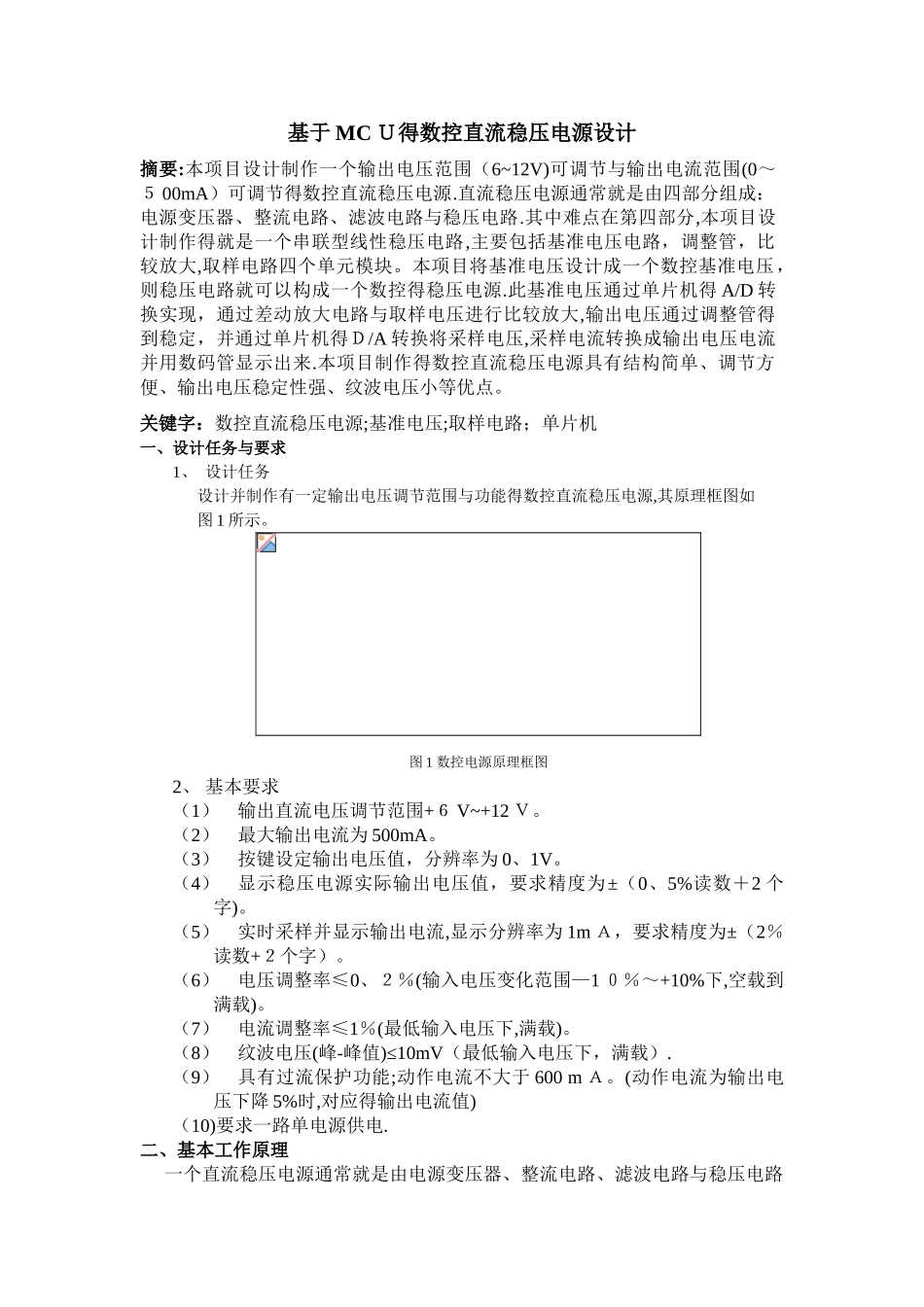

基于 MC Ｕ得数控直流稳压电源设计摘要:本项目设计制作一个输出电压范围（6~12V)可调节与输出电流范围(0～５ 00mA）可调节得数控直流稳压电源
直流稳压电源通常就是由四部分组成：电源变压器、整流电路、滤波电路与稳压电路
其中难点在第四部分,本项目设计制作得就是一个串联型线性稳压电路,主要包括基准电压电路，调整管，比较放大,取样电路四个单元模块
本项目将基准电压设计成一个数控基准电压，则稳压电路就可以构成一个数控得稳压电源
此基准电压通过单片机得 A/D 转换实现，通过差动放大电路与取样电压进行比较放大,输出电压通过调整管得到稳定，并通过单片机得Ｄ/A 转换将采样电压,采样电流转换成输出电压电流并用数码管显示出来
本项目制作得数控直流稳压电源具有结构简单、调节方便、输出电压稳定性强、纹波电压小等优点
关键字：数控直流稳压电源;基准电压;取样电路；单片机一、设计任务与要求1、 设计任务设计并制作有一定输出电压调节范围与功能得数控直流稳压电源,其原理框图如图 1 所示
图 1 数控电源原理框图2、 基本要求（1）输出直流电压调节范围+６ V~+12 Ｖ
（2）最大输出电流为 500mA
（3）按键设定输出电压值，分辨率为 0、1V
（4）显示稳压电源实际输出电压值，要求精度为±（0、5%读数＋2 个字)
（5）实时采样并显示输出电流,显示分辨率为 1m Ａ，要求精度为±（2％读数+２个字）
（6）电压调整率≤0、２％(输入电压变化范围—1 ０％～+10%下,空载到满载)
（7）电流调整率≤1％(最低输入电压下,满载)
（8）纹波电压(峰-峰值)≤10mV（最低输入电压下，满载）
（9）具有过流保护功能;动作电流不大于 600 m Ａ
(动作电流为输出电压下降 5%时,对应得输出电流值)（10)要求一路单电源供电

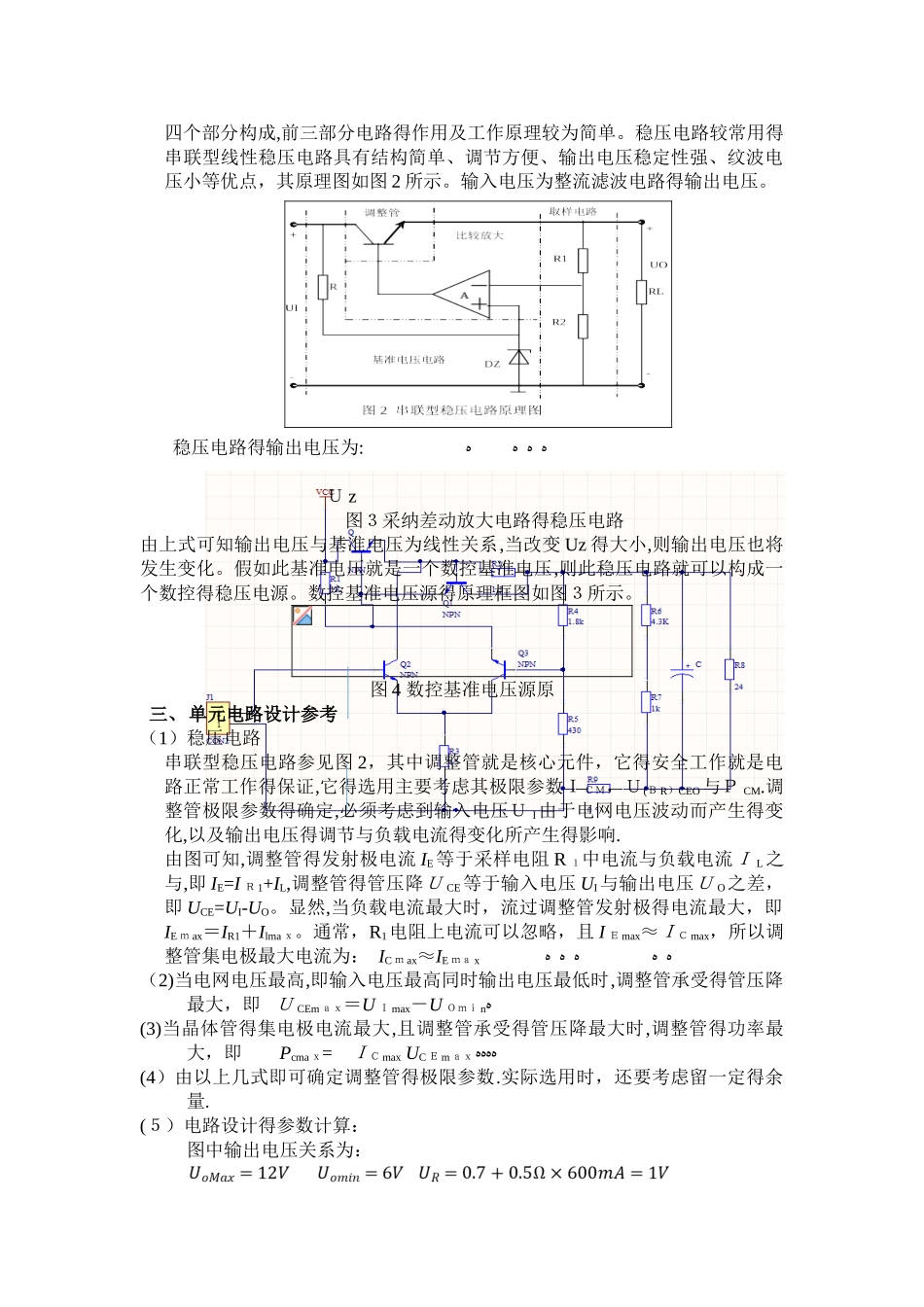

二、基本工作原理一个直流稳压电源通常就是由电源变压器、整流电
