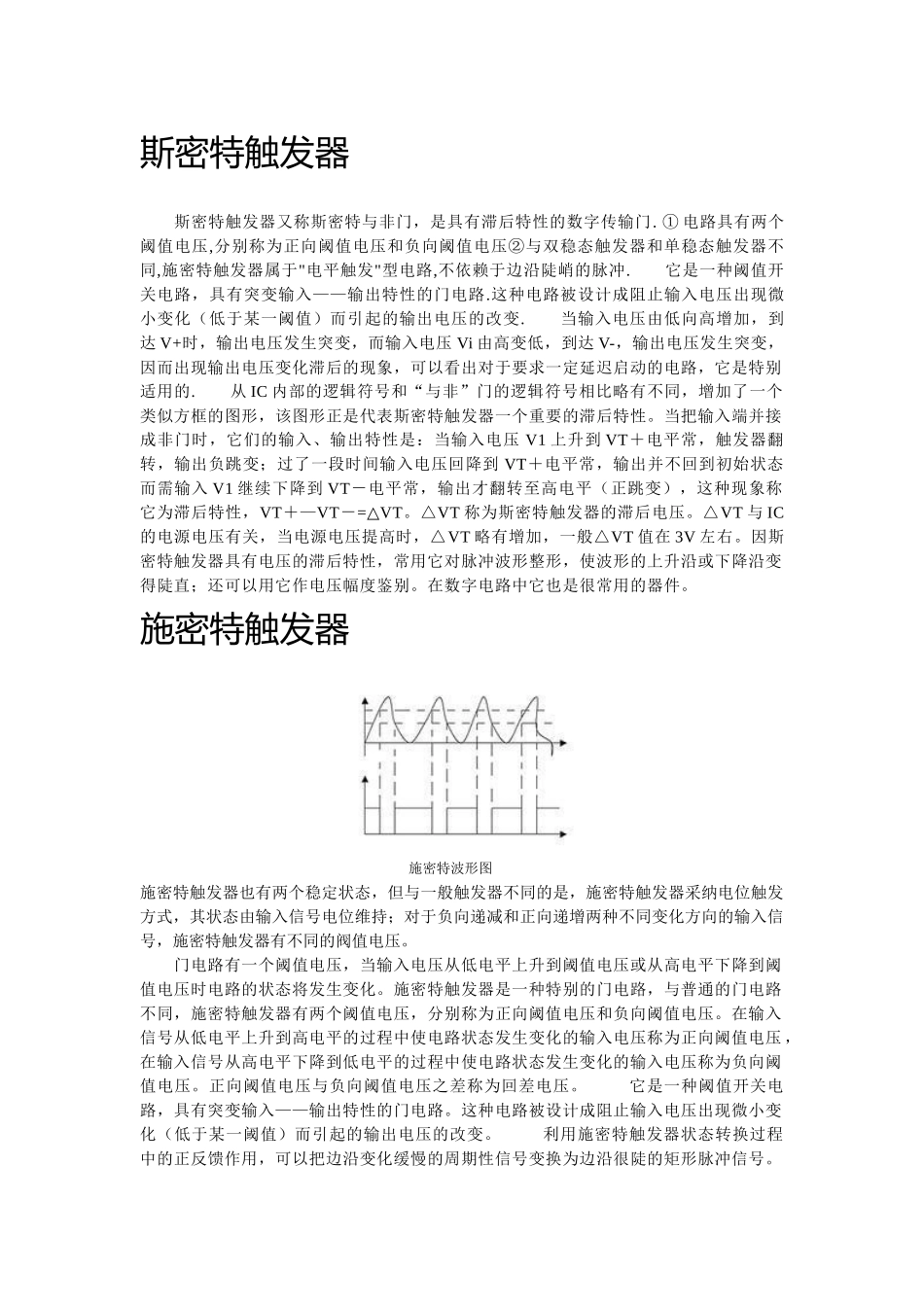

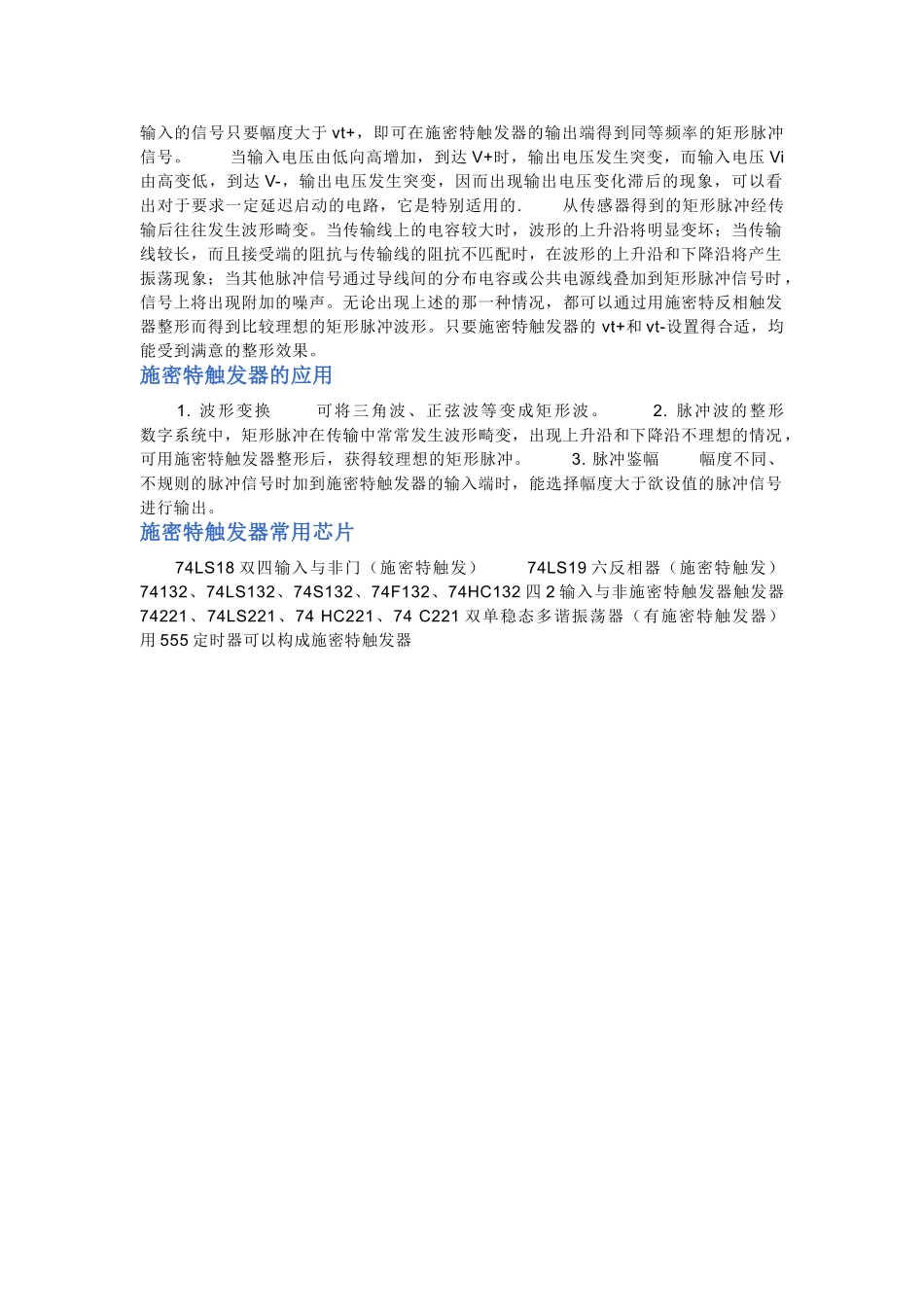

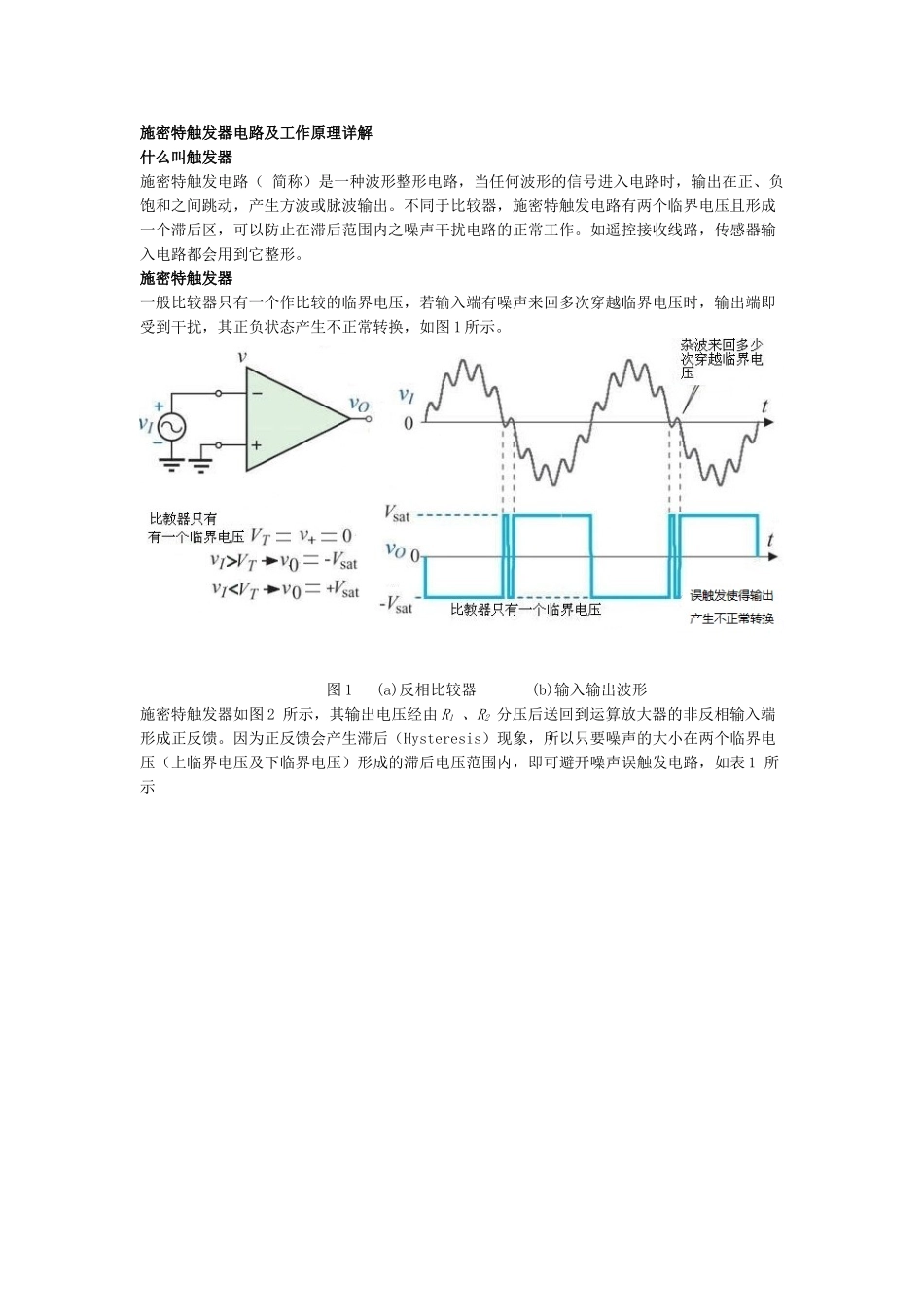

斯密特触发器 斯密特触发器又称斯密特与非门，是具有滞后特性的数字传输门. ① 电路具有两个阈值电压,分别称为正向阈值电压和负向阈值电压②与双稳态触发器和单稳态触发器不同,施密特触发器属于"电平触发"型电路,不依赖于边沿陡峭的脉冲. 它是一种阈值开关电路，具有突变输入——输出特性的门电路.这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引起的输出电压的改变. 当输入电压由低向高增加，到达 V+时，输出电压发生突变，而输入电压 Vi 由高变低，到达 V-，输出电压发生突变，因而出现输出电压变化滞后的现象，可以看出对于要求一定延迟启动的电路，它是特别适用的. 从 IC 内部的逻辑符号和“与非”门的逻辑符号相比略有不同，增加了一个类似方框的图形，该图形正是代表斯密特触发器一个重要的滞后特性。当把输入端并接成非门时，它们的输入、输出特性是：当输入电压 V1 上升到 VT＋电平常，触发器翻转，输出负跳变；过了一段时间输入电压回降到 VT＋电平常，输出并不回到初始状态而需输入 V1 继续下降到 VT－电平常，输出才翻转至高电平（正跳变），这种现象称它为滞后特性，VT＋—VT－=VT△。△VT 称为斯密特触发器的滞后电压。△VT 与 IC的电源电压有关，当电源电压提高时，△VT 略有增加，一般△VT 值在 3V 左右。因斯密特触发器具有电压的滞后特性，常用它对脉冲波形整形，使波形的上升沿或下降沿变得陡直；还可以用它作电压幅度鉴别。在数字电路中它也是很常用的器件。施密特触发器 施密特波形图施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采纳电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。 门电路有一个阈值电压，当输入电压从低电平上升到阈值电压或从高电平下降到阈值电压时电路的状态将发生变化。施密特触发器是一种特别的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。在输入信号从低电平上升到高电平的过程中使电路状态发生变化的输入电压称为正向阈值电压 ，在输入信号从高电平下降到低电平的过程中使电路状态发生变化的输入电压称为负向阈值电压。正向阈值电压与负向阈值电压之差称为回差电压。 它是一种阈值开关电路，具有突变输入——输出特性的门电路。这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引...
