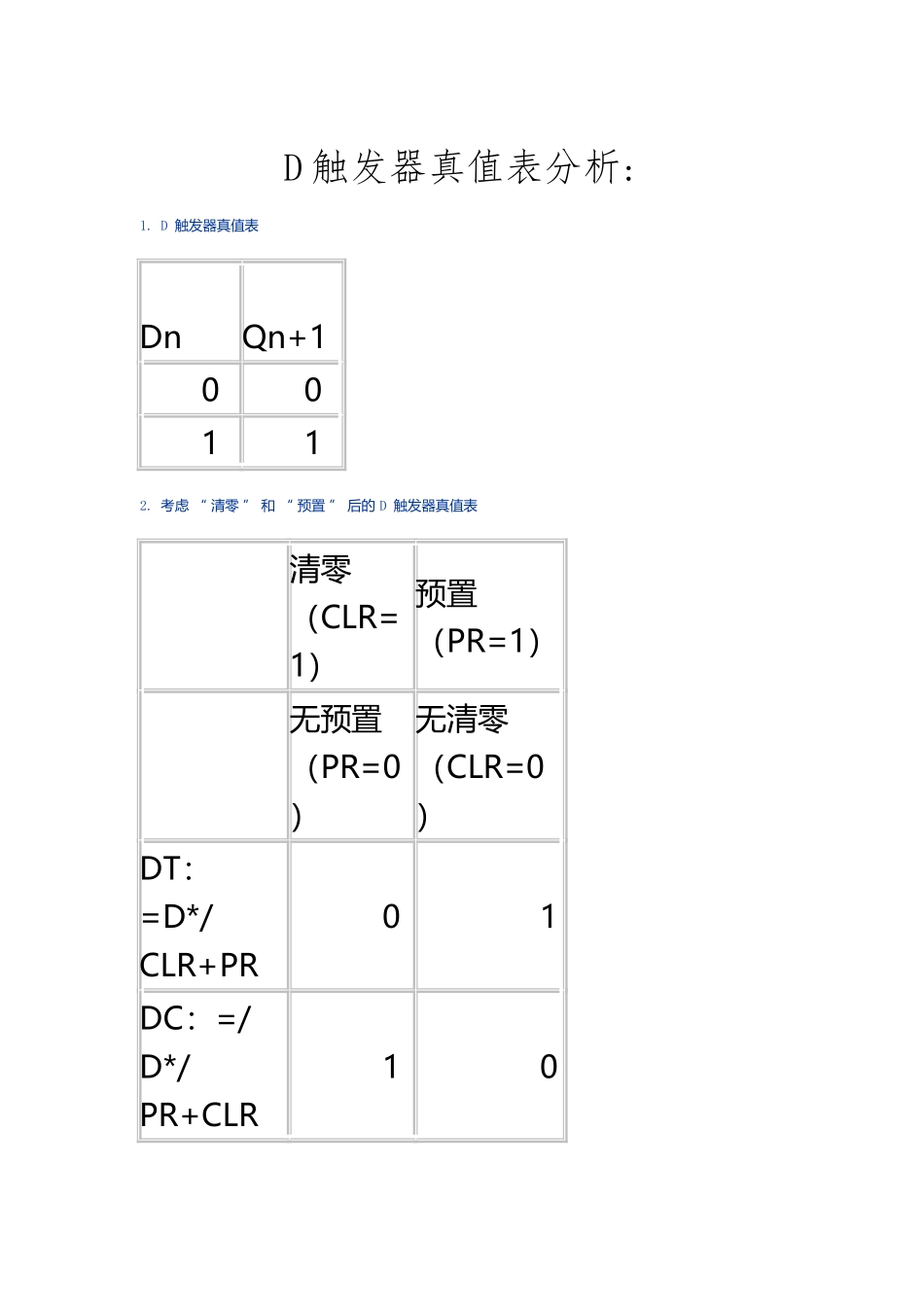

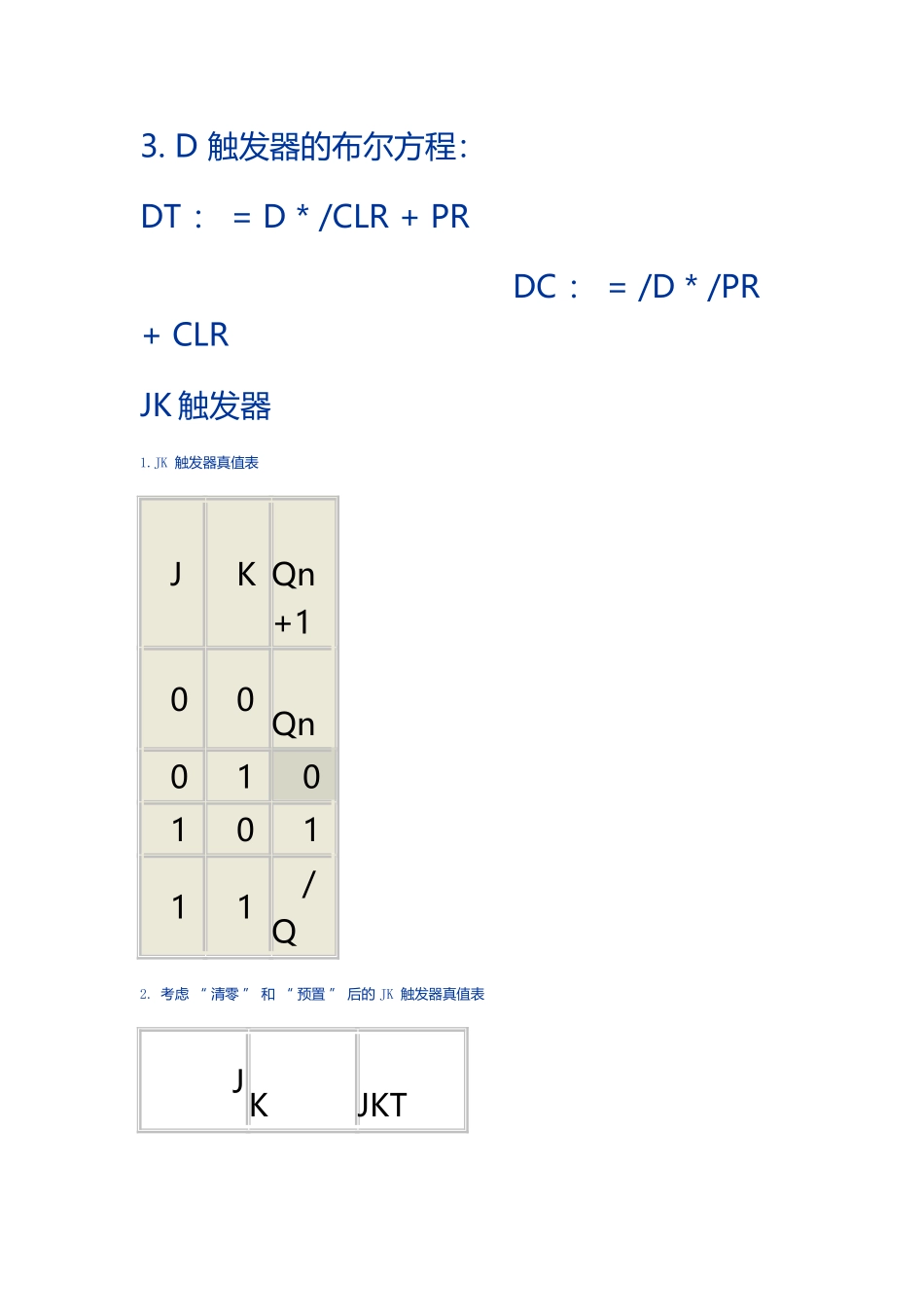

JK 触发器真值表(5 页)Good is good, but better carries it.精益求精，善益求善。D 触发器真值表分析:1. D 触发器真值表 Dn Qn+1 0 0 1 12. 考虑 “ 清零 ” 和 “ 预置 ” 后的 D 触发器真值表 清零 （CLR=1）预置 （PR=1） 无预置（PR=0）无清零（CLR=0）DT：=D*/CLR+PR 0 1DC：=/D*/PR+CLR 1 03. D 触发器的布尔方程：DT ： = D * /CLR + PR DC ： = /D * /PR + CLRJK 触发器1.JK 触发器真值表 J K Qn+1 0 0 Qn 0 1 0 1 0 1 1 1 /Q2. 考虑 “ 清零 ” 和 “ 预置 ” 后的 JK 触发器真值表 J K JKT 0 0 JKT 0 1 0 1 0 1 1 1 /JKT3.JK 触发器的布尔方程：JKT ： = J * /JKT + /K * JKT JKC ： = /J * /JKC + K * JKCRS 触发器1. RS 触发器真值表 R S Qn+1 0 0 1 0 1 0 1 0 Qn 1 1 X2. 考虑 “ 清零 ” 和 “ 预置 ” 后的 RS 触发器真值表 R S SRT 0 0 SRT 0 1 1 1 0 0 1 1 X3. RS 触发器的布尔方程：SRT：= S + /R * SRTSRC：= R + /S * SRCT 触发器1. T 触发器真值表 Tn Qn+1 0 Qn 1 /Qn2.考虑“清零”和“预置”后的 T 触发器真值表 T TT 0 TT 1 /TT3.T 触发器的布尔方程：TT：= T * /TT + /T * TTTC：= T * /TC +/T * TC`*'；）(￥（~|~·?]《<<[：【`~-】>:——，）
