新天地钢结构屋面施工方案

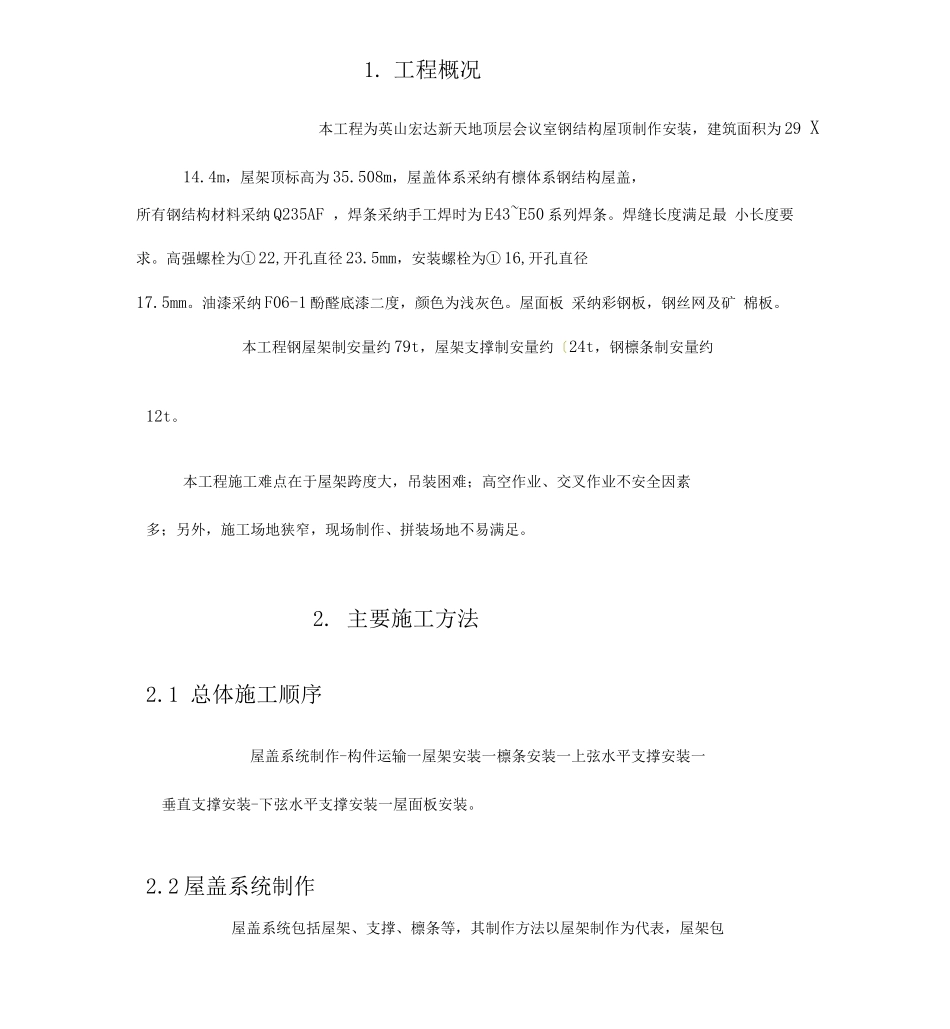

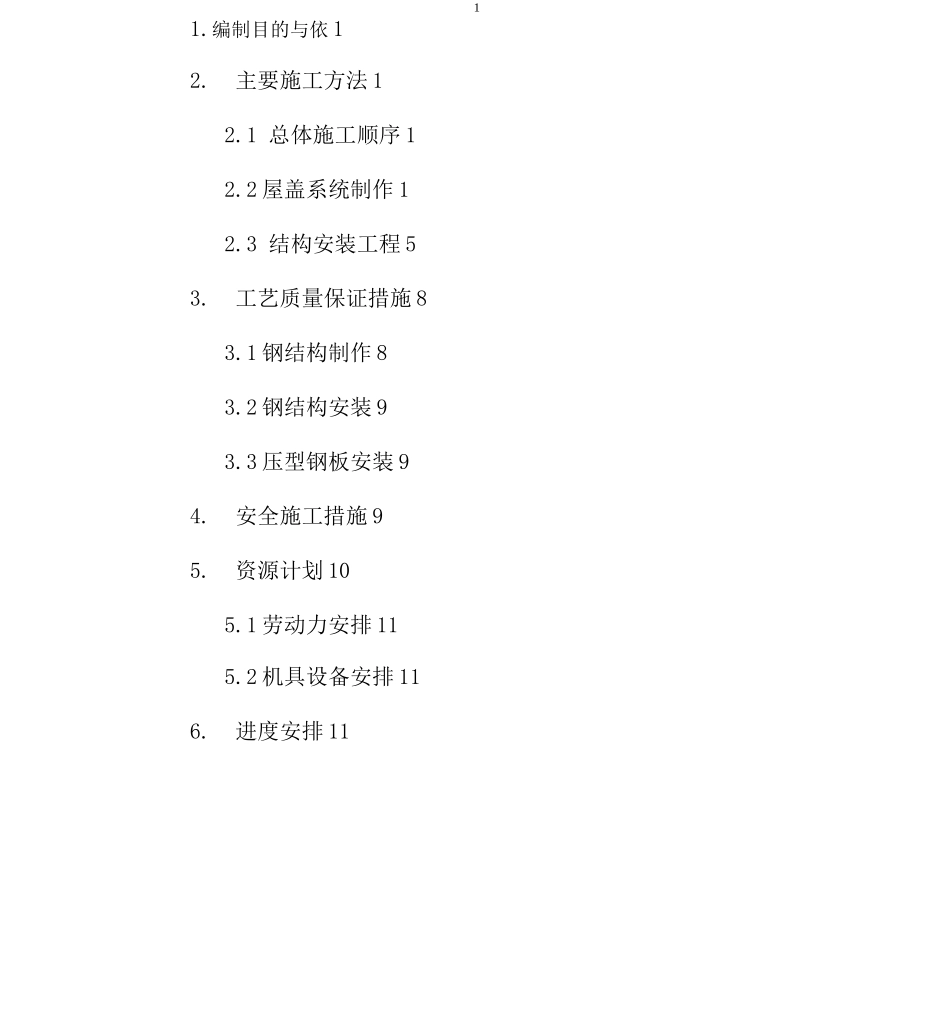

英山宏达新天地钢屋架制作安装施工方案编制单位：中国化学第十六建设有限公司编制人：11.编制目的与依 12.主要施工方法 12.1 总体施工顺序 12.2 屋盖系统制作 12.3 结构安装工程 53.工艺质量保证措施 83.1 钢结构制作 83.2 钢结构安装 93.3 压型钢板安装 94.安全施工措施 95.资源计划 105.1 劳动力安排 115.2 机具设备安排 116.进度安排 111. 工程概况本工程为英山宏达新天地顶层会议室钢结构屋顶制作安装，建筑面积为 29 X14.4m，屋架顶标高为 35.508m，屋盖体系采纳有檩体系钢结构屋盖，所有钢结构材料采纳 Q235AF ，焊条采纳手工焊时为 E43~E50 系列焊条。焊缝长度满足最 小长度要求。高强螺栓为① 22,开孔直径 23.5mm，安装螺栓为① 16,开孔直径17.5mm。油漆采纳 F06-1 酚醛底漆二度，颜色为浅灰色。屋面板 采纳彩钢板，钢丝网及矿 棉板。本工程钢屋架制安量约 79t，屋架支撑制安量约〔24t，钢檩条制安量约12t。本工程施工难点在于屋架跨度大，吊装困难；高空作业、交叉作业不安全因素多；另外，施工场地狭窄，现场制作、拼装场地不易满足。2. 主要施工方法2.1 总体施工顺序屋盖系统制作-构件运输一屋架安装一檩条安装一上弦水平支撑安装一垂直支撑安装-下弦水平支撑安装一屋面板安装。2.2 屋盖系统制作屋盖系统包括屋架、支撑、檩条等，其制作方法以屋架制作为代表，屋架包括支撑等部件，故在此只作屋架制作方法叙述，其他构件制作参考进行。由于现场场地狭窄， 屋架拟安排在钢结构厂制作完成，安装前在现场进行拼装，拼装方式采纳屋脊节点拼装，拼 装完成经检查合格后进行吊装及安装工作。放样 根据施工图纸要求及采纳的法律规范标准， 工图严格批阅图纸。根据批阅后的施屋架的制作工艺流程见图 1进行现场的施工放样，放样按 1: 1 的比例实物放样进行，制作出样板和样杆，作为下料加工的依据。样板和样杆应注明工号、图号、件号、数量等，样板、样杆应妥善保 管，直至工程结束方可销毁。放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置 方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。注意预留制作，安装时的焊 接收缩余量（按 2mm 考虑）；切割、刨边和铣加工余量；安装预留尺寸要求。划线前，材 料的弯曲和变形应予以矫 正。放样和样板的允许偏差见表 1。平行线距离和分段尺寸±0.5mm对角线差1 0mm宽度、长度±0.5mm加工样板角度±20 '孔距±0.5mm质量检...
