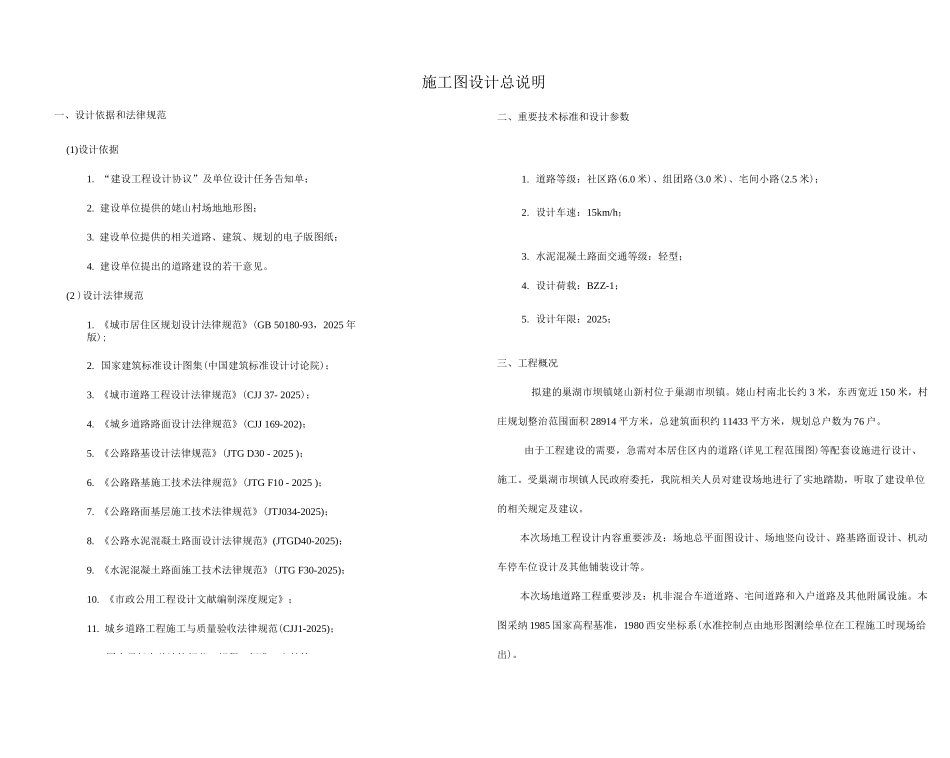

施工图设计总说明二、重要技术标准和设计参数1. 道路等级：社区路(6.0 米)、组团路(3.0 米)、宅间小路(2.5 米)；2. 设计车速：15km/h；3. 水泥混凝土路面交通等级：轻型；4. 设计荷载：BZZ-1；5. 设计年限：2025；三、工程概况拟建的巢湖市坝镇姥山新村位于巢湖市坝镇。姥山村南北长约 3 米，东西宽近 150 米，村庄规划整治范围面积 28914 平方米，总建筑面积约 11433 平方米，规划总户数为 76 户。由于工程建设的需要，急需对本居住区内的道路(详见工程范围图)等配套设施进行设计、施工。受巢湖市坝镇人民政府委托，我院相关人员对建设场地进行了实地踏勘，听取了建设单位的相关规定及建议。本次场地工程设计内容重要涉及：场地总平面图设计、场地竖向设计、路基路面设计、机动车停车位设计及其他铺装设计等。本次场地道路工程重要涉及：机非混合车道道路、宅间道路和入户道路及其他附属设施。本图采纳 1985 国家高程基准，1980 西安坐标系(水准控制点由地形图测绘单位在工程施工时现场给出)。一、设计依据和法律规范(1)设计依据1. “建设工程设计协议”及单位设计任务告知单；2. 建设单位提供的姥山村场地地形图；3. 建设单位提供的相关道路、建筑、规划的电子版图纸；4. 建设单位提出的道路建设的若干意见。(2 )设计法律规范1. 《城市居住区规划设计法律规范》(GB 50180-93，2025 年版);2. 国家建筑标准设计图集(中国建筑标准设计讨论院)；3. 《城市道路工程设计法律规范》(CJJ 37- 2025)；4. 《城乡道路路面设计法律规范》(CJJ 169-202)；5. 《公路路基设计法律规范》(JTG D30 - 2025 )；6. 《公路路基施工技术法律规范》(JTG F10 - 2025 )；7. 《公路路面基层施工技术法律规范》(JTJ034-2025)；8. 《公路水泥混凝土路面设计法律规范》(JTGD40-2025)；9. 《水泥混凝土路面施工技术法律规范》(JTG F30-2025)；10. 《市政公用工程设计文献编制深度规定》；11. 城乡道路工程施工与质量验收法律规范(CJJ1-2025)；12. 国家现行有关法律规范、规程、标准、文献等。四、工程设计概要经与建设单位沟通，机非混合车道道路采纳水泥混凝土路面，宅间道路与入户道路采纳纽西兰砖铺装路面，路面宽度及平面布置具体见图纸内容。1、路基设计路基设计应遵循以下原则：(1)路基必须密实、均匀、稳定；(2)路床顶面设计回弹模量值宜大于或等于 25. OMPa,若小于设计值，采纳翻挖补强等措施解决；(3)路基设计...
