普通钢筋砼现浇箱梁施工技术总结

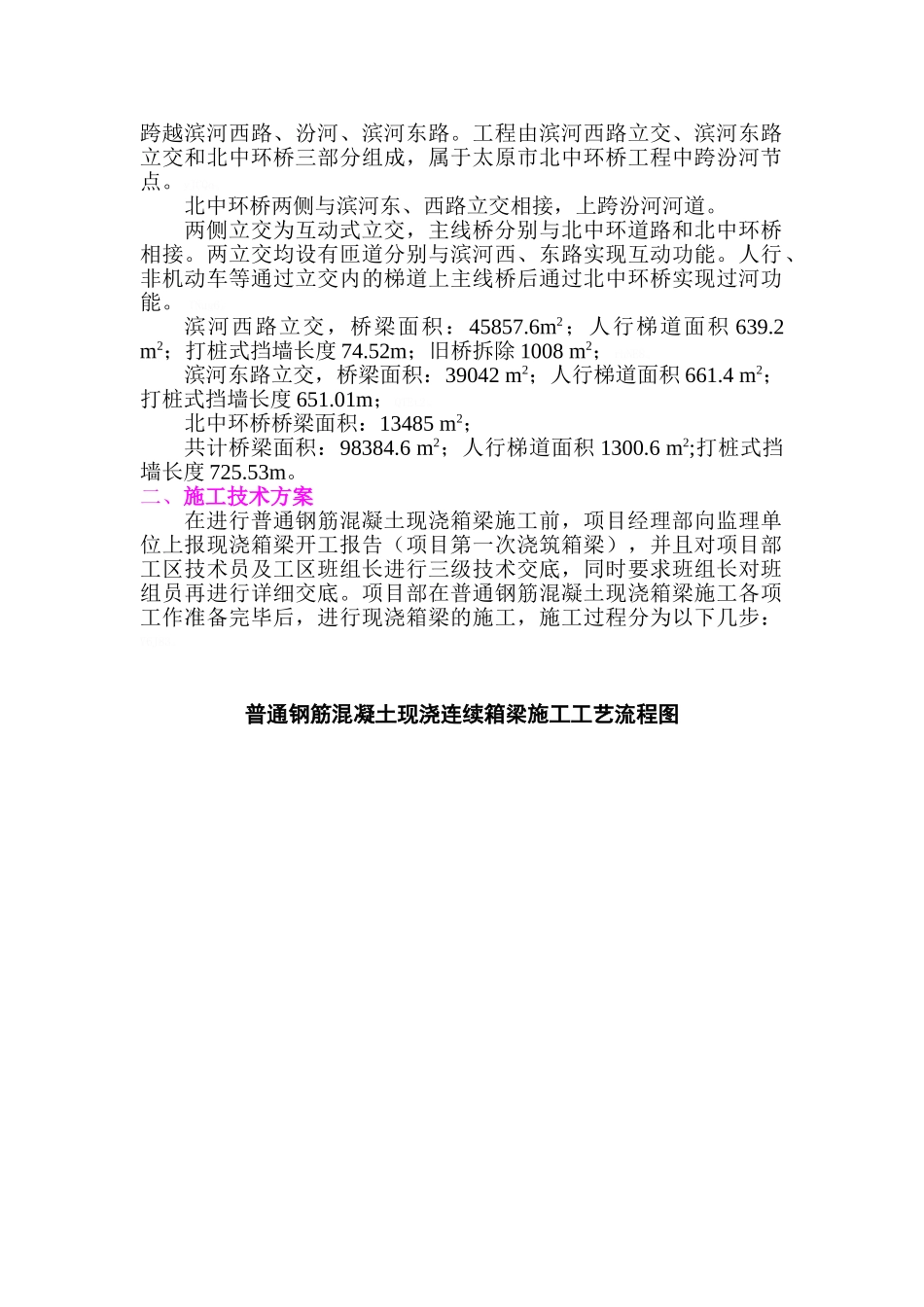

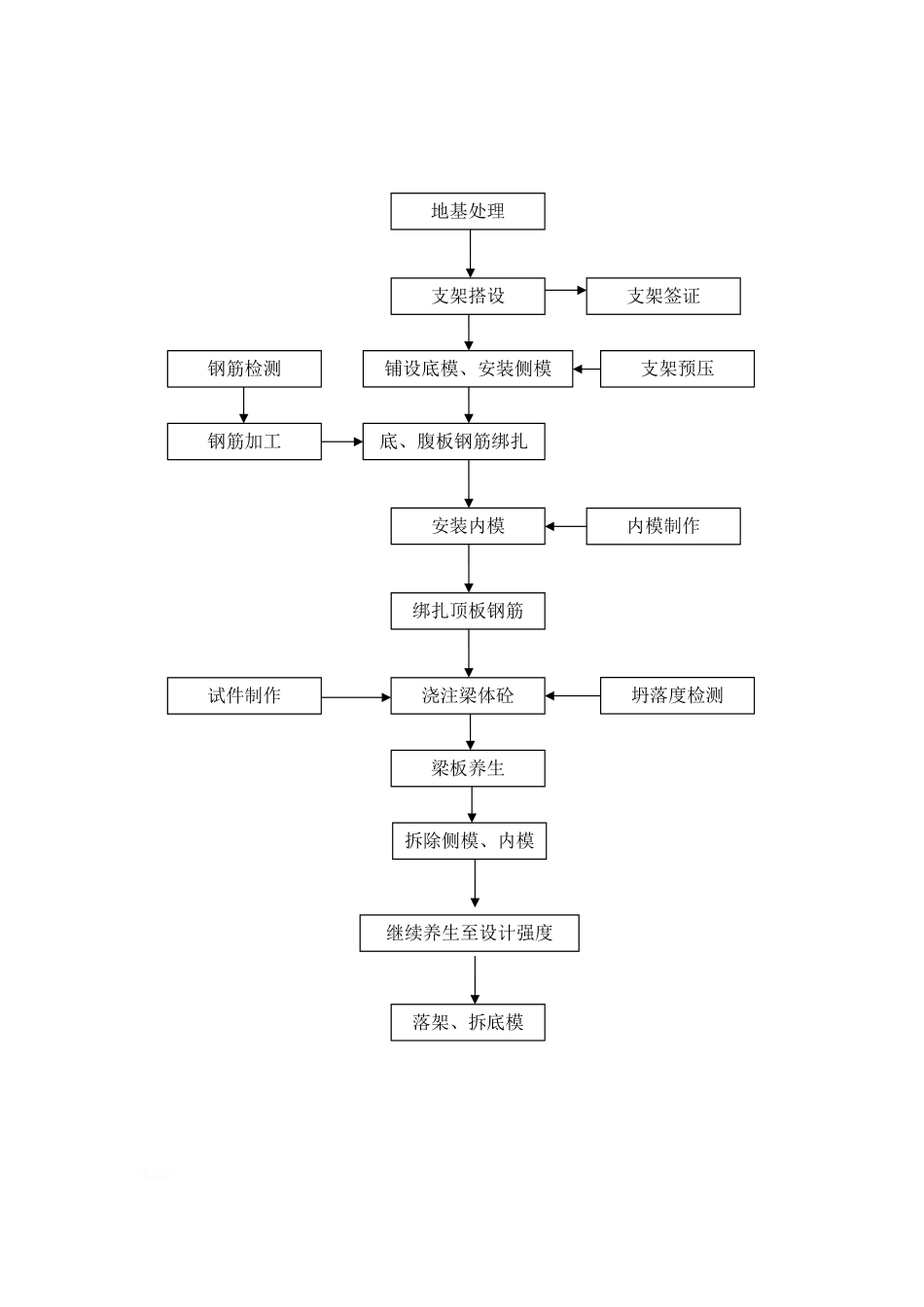

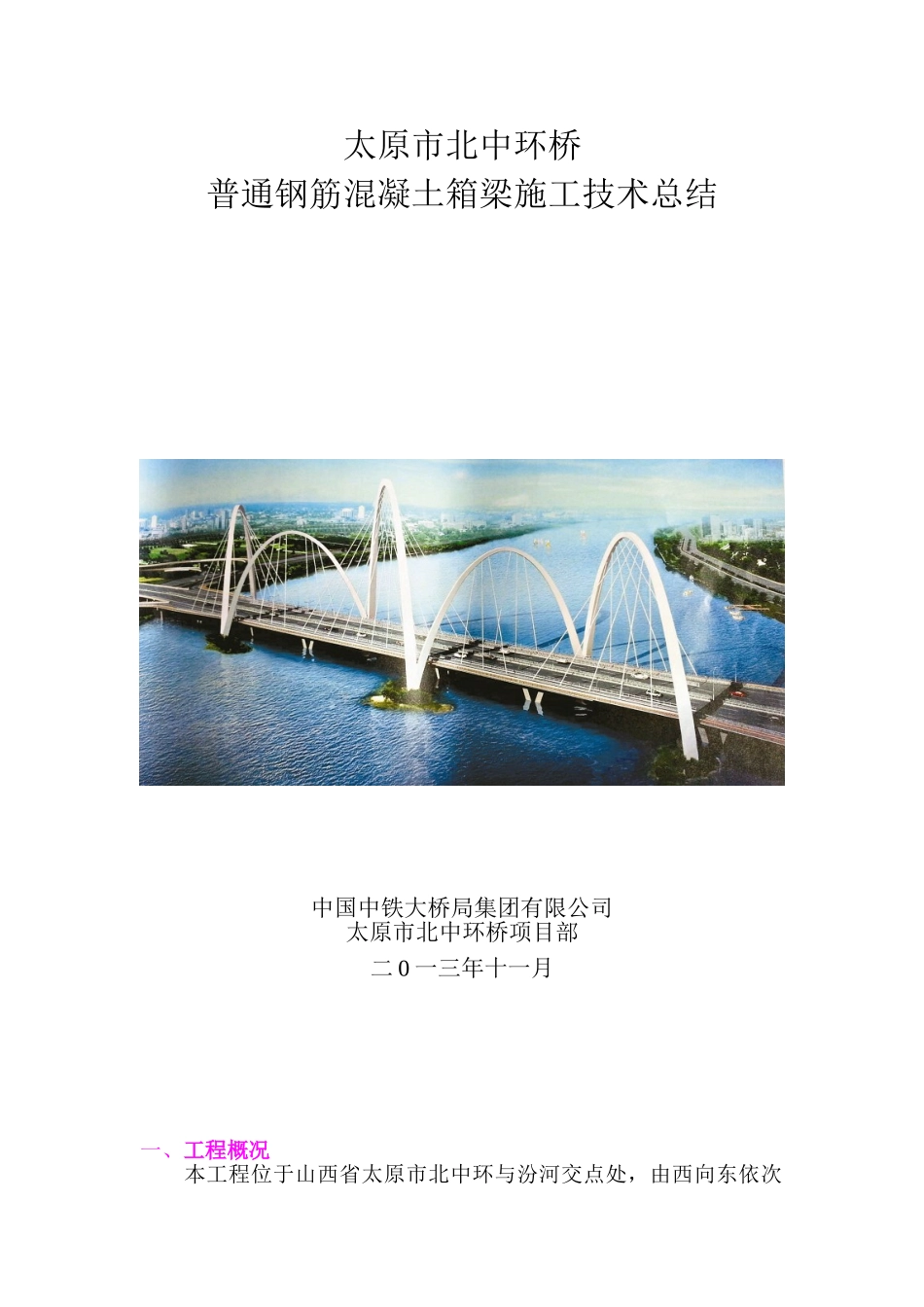

太原市北中环桥普通钢筋混凝土箱梁施工技术总结中国中铁大桥局集团有限公司太原市北中环桥项目部二 0 一三年十一月一、工程概况本工程位于山西省太原市北中环与汾河交点处，由西向东依次跨越滨河西路、汾河、滨河东路。工程由滨河西路立交、滨河东路立交和北中环桥三部分组成，属于太原市北中环桥工程中跨汾河节点。yJCQq。北中环桥两侧与滨河东、西路立交相接，上跨汾河河道。两侧立交为互动式立交，主线桥分别与北中环道路和北中环桥相接。两立交均设有匝道分别与滨河西、东路实现互动功能。人行、非机动车等通过立交内的梯道上主线桥后通过北中环桥实现过河功能。 TNug6。滨河西路立交，桥梁面积：45857.6m2；人行梯道面积 639.2 m2；打桩式挡墙长度 74.52m；旧桥拆除 1008 m2；rhNE8。滨河东路立交，桥梁面积：39042 m2；人行梯道面积 661.4 m2；打桩式挡墙长度 651.01m；QTEt2。北中环桥桥梁面积：13485 m2；共计桥梁面积：98384.6 m2；人行梯道面积 1300.6 m2;打桩式挡墙长度 725.53m。二、施工技术方案在进行普通钢筋混凝土现浇箱梁施工前，项目经理部向监理单位上报现浇箱梁开工报告（项目第一次浇筑箱梁），并且对项目部工区技术员及工区班组长进行三级技术交底，同时要求班组长对班组员再进行详细交底。项目部在普通钢筋混凝土现浇箱梁施工各项工作准备完毕后，进行现浇箱梁的施工，施工过程分为以下几步：V6J83。普通钢筋混凝土现浇连续箱梁施工工艺流程图HLQh3。地基处理支架搭设铺设底模、安装侧模底、腹板钢筋绑扎安装内模浇注梁体砼梁板养生落架、拆底模绑扎顶板钢筋钢筋检测支架预压钢筋加工试件制作拆除侧模、内模内模制作继续养生至设计强度坍落度检测支架签证2.1、支座安装 本项目主要支座为 HDR（Ⅰ）高阻尼隔震橡胶支座和 LNR（H）水平分散型橡胶支座。支座上、下面设支座楔形块和支座垫石，将主梁梁底、台帽顶的纵横坡调整为水平面，以保证支座水平安装、水平支承传力，其它安装技术要求详见支座生产商的安装说明 。7BYPh。安装前由测量人员放出横桥轴线和顺桥轴线以控制支座的平面位置，并测出立柱顶面高程用以控制支座的安装高程。同时对支座全面检查，查看零件有无丢失、损坏，聚四氟乙烯滑板安装前表面涂抹硅脂，以及对支座部件清洁洁净。安装时下座板必须保持水平，支座四角高差要小于 2mm 。上座板安装时要根据施工时温度与设计安装温度差值计算预偏量，保证支座上下各部件纵横向对中，错开距...
