暖通水力计算

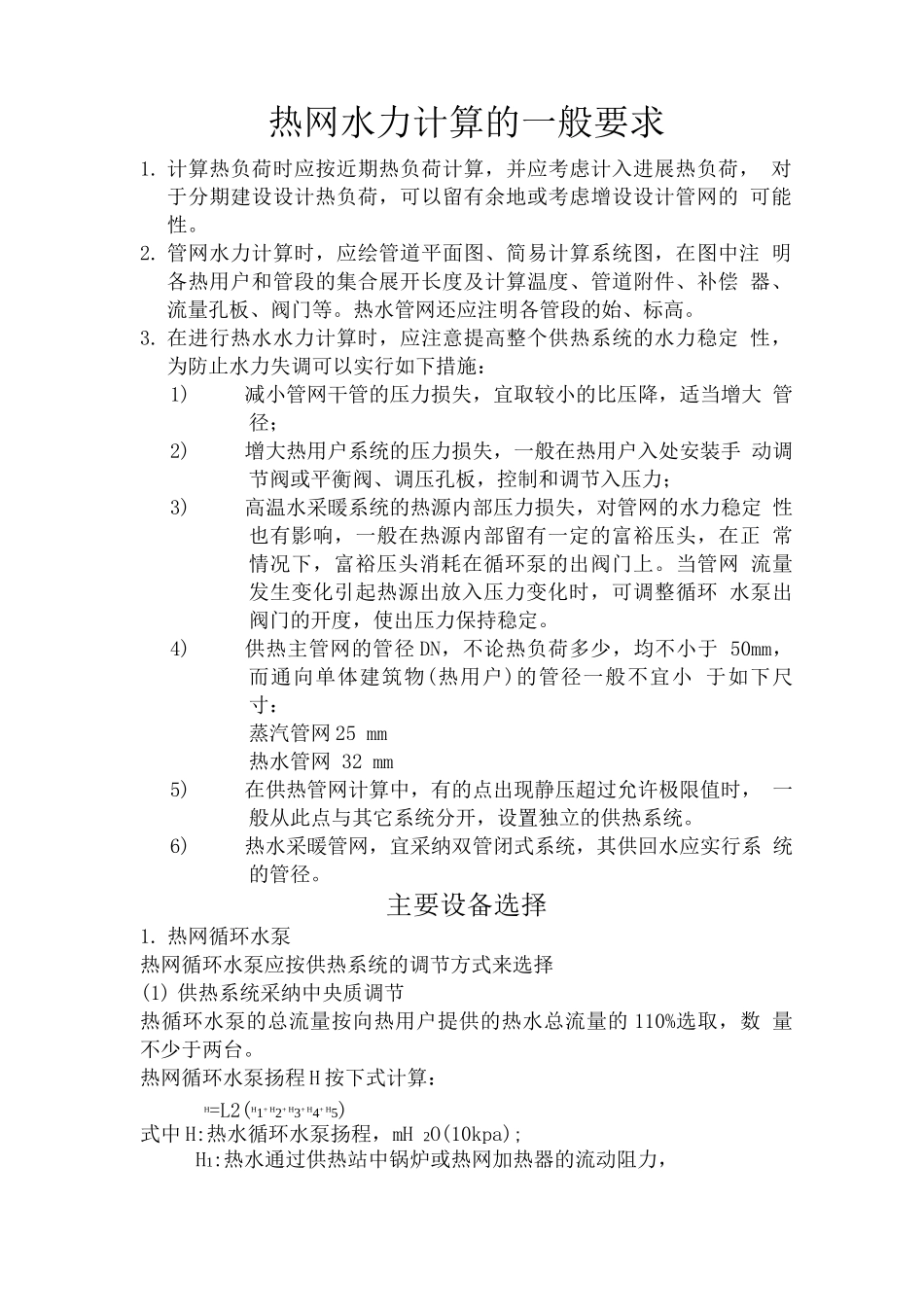

热网水力计算的一般要求1. 计算热负荷时应按近期热负荷计算，并应考虑计入进展热负荷， 对于分期建设设计热负荷，可以留有余地或考虑增设设计管网的 可能性。2. 管网水力计算时，应绘管道平面图、简易计算系统图，在图中注 明各热用户和管段的集合展开长度及计算温度、管道附件、补偿 器、流量孔板、阀门等。热水管网还应注明各管段的始、标高。3. 在进行热水水力计算时，应注意提高整个供热系统的水力稳定 性，为防止水力失调可以实行如下措施：1)减小管网干管的压力损失，宜取较小的比压降，适当增大 管径；2)增大热用户系统的压力损失，一般在热用户入处安装手 动调节阀或平衡阀、调压孔板，控制和调节入压力；3)高温水采暖系统的热源内部压力损失，对管网的水力稳定 性也有影响，一般在热源内部留有一定的富裕压头，在正 常情况下，富裕压头消耗在循环泵的出阀门上。当管网 流量发生变化引起热源出放入压力变化时，可调整循环 水泵出阀门的开度，使出压力保持稳定。4)供热主管网的管径 DN，不论热负荷多少，均不小于 50mm，而通向单体建筑物(热用户)的管径一般不宜小 于如下尺寸：蒸汽管网 25 mm热水管网 32 mm5)在供热管网计算中，有的点出现静压超过允许极限值时， 一般从此点与其它系统分开，设置独立的供热系统。6)热水采暖管网，宜采纳双管闭式系统，其供回水应实行系 统的管径。主要设备选择1. 热网循环水泵热网循环水泵应按供热系统的调节方式来选择(1) 供热系统采纳中央质调节热循环水泵的总流量按向热用户提供的热水总流量的 110%选取，数 量不少于两台。热网循环水泵扬程 H 按下式计算：H=L2(H1+ H2+ H3+ H4+ H5)式中 H:热水循环水泵扬程，mH 2O(10kpa);H1:热水通过供热站中锅炉或热网加热器的流动阻力，mH 2O（10kpa）;H 2, H 3:热水通过供、回水热网管道的流动阻力，mH 2O（10kpa）;H 4:热水在热用户（或热力站）的压力损失，mH 2O（10kpa）;H5:热源系统内部其它损失（如过滤器，阀门等处）， mH 2O（10kpa）;（2）供热系统采纳中央质-量调节（连续变流量调节）热网循环水水泵的流量、台数、扬程可参照中央质调节的选择 方法。（3）供热系统循环水泵宜选用不同性能的泵组，其流量、台数、扬 程应根据需要选择下表为推举的泵组组合。热网规模热水循环 泵组合流量扬程耗电量比中小型热水网一大泵1%1%1%（循环水量小 于 2t/）一小泵75%56%42%一大泵1%1%1%一中泵80%64%51%大型热水网...
